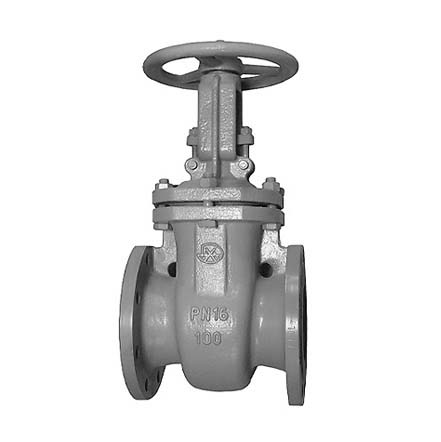

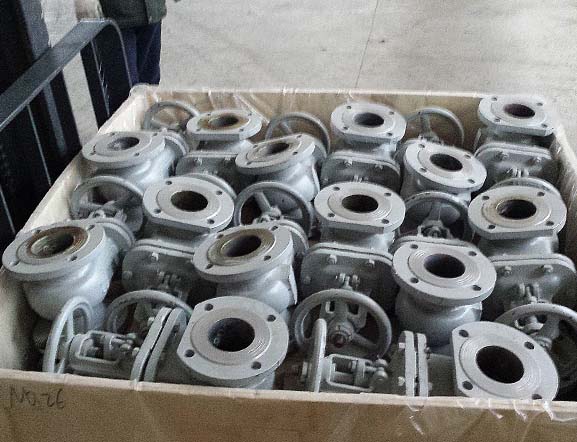

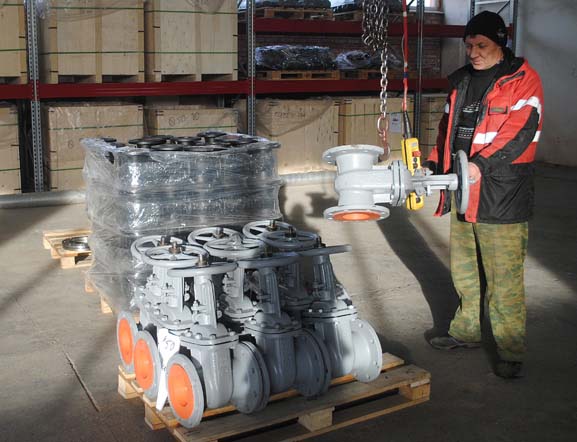

Каталог компании «Нефтехимавтоматика» поможет вам подобрать правильную арматуру для комплектации трубопроводных систем. Перед вами задвижка клиновая с выдвижным шпинделем фланцевая 30с41нж. Ее устанавливают в качестве запорного элемента на трубопроводах, транспортирующих:

• воду, воздух, пар,
• аммиак, природный газ,
• нефть и нефтепродукты,
• жидкие и газообразные углеводороды.

Технические характеристики задвижки 30с41нж

Клиновая конструкция предполагает двухдисковое строение запирающего элемента. Клин, образуемый двумя дисками, расположенными под углом друг к другу, характеризуется самоустановкой относительно седельных поверхностей корпуса, допуская погрешности при изготовлении седел, которые никак не сказываются на герметичности. Такая конфигурация практически избавляет арматуру от возможного заклинивания. Немаловажным преимуществом является небольшая изнашиваемость уплотнителей, высокая герметичность и минимальное усилие, требуемое для приведения затвора в действие.

Задвижка 30с41нж РУ16

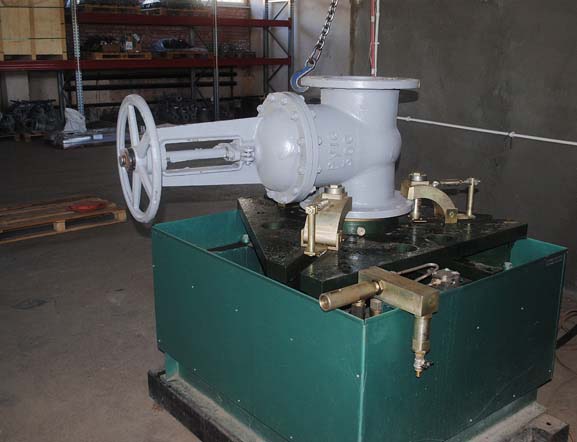

Номинальное рабочее давление составляет 1,6 МПа. Это обозначает, что ТПА гарантированно прослужит заявленный производителем срок при избыточном рабочем давлении 1,6 МПа и температуре рабочей среды 20 градусов по Цельсию.

Маркировка также может содержать информацию о диаметре условного прохода конкретной модификации. Например, задвижка 30с41нж ДУ100 имеет номинальный размер равный 100 мм. Это важная характеристика для полнопроходной арматуры, так как она указывает на диаметр прохода ТПА в положении «полностью открыто» и должна совпадать с сечением трубы, на которой установлен элемент.

Типы присоединения к трубопроводу

Задвижка 30с41нж поставляется с различными типами присоединения. В каталогах заводов наиболее часто встречаются следующие типы присоединения:

• фланцевое с ответными фланцами,
• фланцевое с отв. фланцами по ГОСТ 12815-80,
• фланцевое

Рабочая среда и температура рабочей среды

Задвижка клиновая 30с41нж поставляется на различные типы сред, которые неагрессивны по отношению к корпусным деталям данного изделия. Стоит учесть, что различные производители прописывают в паспортах и сертификатах на свои изделия различные среды при том, что материалы из которых изготавливается изделие одинаковые. Однако, в основном рабочие среды задвижки 30с41нж у различных изготовителей повторяются с некоторыми отличиями:

• взрывопожароопасные газы, вода, пар, жидкие нефтепродукты, токсичные жидкости и газы,
• вода для технических целей, пар, природный газ, нефтепродукты и другие среды, нейтральные к материалам деталей,
• вода, воздух, пар, природный газ сухой, жидкие и газообразные нефтехимические неагрессивные продукты,
• вода, пар, газ, жидкие нефтепродукты
• воздух, вода, природный газ сухой, жидкие и газообразные нефтехимические продукты не агрессивные к стали 20,
• нефть , нефтехимические продукты, жидкие и газообразные неагрессивные среды

Температура рабочей среды: от -40 до +425

Материал изделия

Материалы, используемые для производства задвижки стальной 30с41нж, должны обеспечивать долговечную службу изделия и герметичность по отношению к окружающей среды. В каталогах заводов-производителей наиболее часто встречаются следующие марки стали, используемые для производства данного изделия:

• сталь 25Л,
• сталь 20Л, сталь 25Л, сталь 20Г1ФЛ,
• сталь 20Л,
• сталь 20, сталь 3, фланцы штампосварные,
• сталь 20, сталь 15ХМ, сталь 09Г2С,
• сталь 08ГДНФЛ, в корпусе установлены вварные седла, имеющие коррозионностойкие антифрикционные наплавки

Климатическое исполнение

В зависимости от климатических условий, изделия изготавливаются согласно ГОСТ 1 51 50-69, а степень защиты, обеспечиваемая оболочкой маркируется – по ГОСТ 14254-96.

Температура окружающей среды не ниже: от -40 до +40

• У1 (от -40 до +40

Климатическое исполнение задвижки стальной ручной 30с41нж – это характеристика, которая указывает на то при какой температуре окружающей среды может эксплуатироваться данное изделие при сохранении заданных параметров. Климатическое исполнение полностью зависит от материалов, используемых при производстве данного типа арматуры.
