Применение

Применяется для непрерывного высокоточного измерения уровня жидких продуктов в больших ёмкостях хранения при учётно-расчётных и технологических операциях.

Используется на жидких средах низкой вязкости при отсутствии взвешенных твердых частиц.

Эксплуатируется на объектах химической, фармацевтической, пищевой, нефтегазовой, топливно-энергетической промышленности, машиностроения.

Может устанавливаться на открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения во взрывоопасных зонах помещений и наружных установок.

Уровнемер обеспечивает:

• измерение уровня жидкости
• измерение уровня раздела сред двухфазной жидкости (при комплектации поплавком раздела сред)
• измерение температуры (многоточечное, до 32 точек)
• вычисление плотности жидкости, соответствующей измеренной температуре, по заданным исходным данным плотности, температуры и коэффициента объемного расширения жидкости
• вычисление объема жидкости по заданной градуировочной таблице
• вычисление объема жидкости для резервуаров с простыми геометрическими формами
• вычисление относительного заполнения резервуара
• вычисление массы жидкости
• выдачу управляющих сигналов при достижении параметрами жидких сред заданных пороговых значений и/или при неисправности

Описание

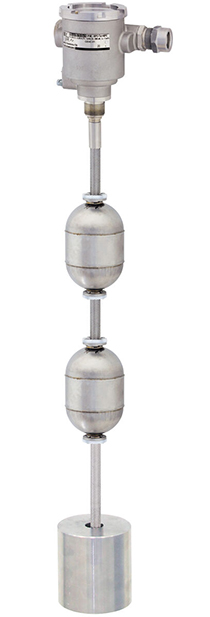

Уровнемер состоит из корпуса, соединённого с направляющей, на которой устанавливаются: устройство крепления, ограничитель хода поплавка, поплавок уровня, поплавок раздела сред (при наличии) и груз.

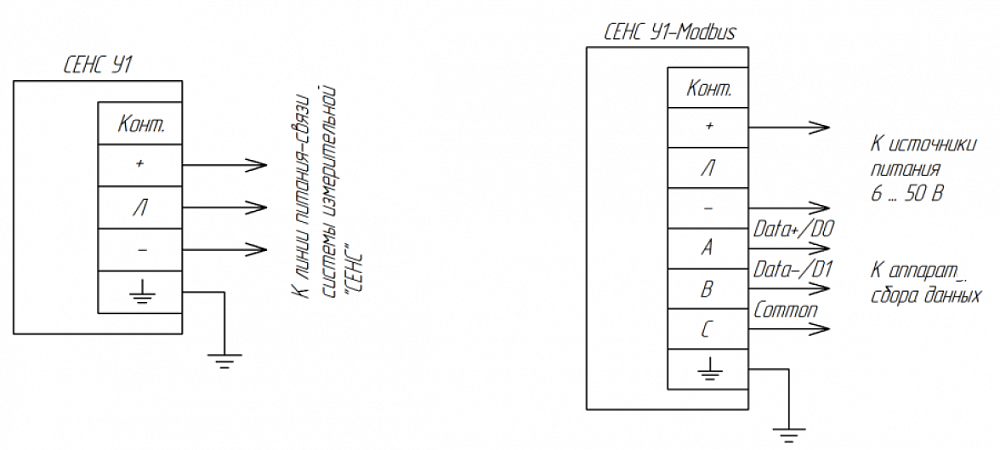

Внутри оболочки, образованной корпусом уровнемера и направляющей, располагается электронный модуль, состоящий из зонда, расположенного внутри направляющей, и блока обработки сигналов. Зонд содержит звукопровод из магнитострикционного материала, установленный в трубку, на которую по всей длине звукопровода намотана обмотка, пьезоэлемент, установленный на верхнем конце звукопровода с предварительным усилителем сигналов и датчики температуры, установленные поверх обмотки. Блок обработки сигнала с клеммным зажимом для подключения внешних цепей установлен внутри корпуса уровнемера. Уровнемер имеет внутренний и наружный зажимы заземления.

Принцип работы основан на явлении магнитострикции. Поплавки с магнитом свободно скользят по поверхности направляющей, занимая положение относительно зонда в зависимости от уровня контролируемой среды и от уровня раздела сред. Через обмотку зонда пропускается импульс тока, в результате чего вдоль звукопровода по всей его длине создается импульс магнитного поля. В местах расположения поплавков с постоянным магнитом, под действием эффекта магнитострикции возникают импульсы упругой деформации, которые распространяются по звукопроводу. Импульсы доходят до конца звукопровода и с помощью пьезоэлемента фиксируются блоком обработки сигналов. Блок измеряет интервалы времени от момента формирования импульса тока в обмотке зонда до момента приёма импульсов упругой деформации от поплавков. Так как скорость распространения импульсов упругой деформации в звукопроводе постоянна, то это позволяет определить расстояния до местоположений поплавков, определяемых уровнем контролируемой среды и уровнем раздела сред.

Измерение температуры осуществляется с помощью интегральных датчиков температуры, равномерно распределённых по длине направляющей уровнемера.
