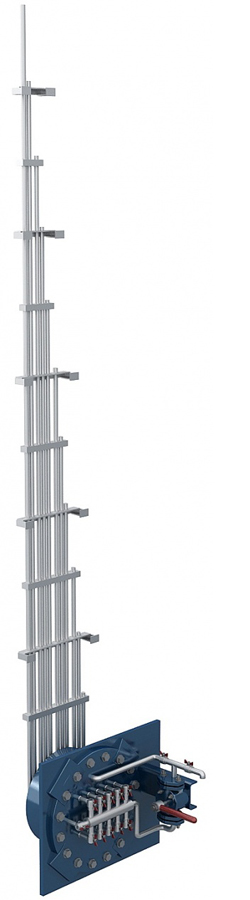

Устройство отбора проб «Органекс»^® (далее по тексту — устройство «Органекс»^®) предназначено для точечного (порционного, послойного, дифференцированного) отбора проб в соответствии с ГОСТ 2517-85 из резервуаров с нефтью и нефтепродуктами, а также другими техническими жидкостями, не вызывающими разрушения узлов и деталей изделия.

Устройства «Органекс»^® являются комплектующими изделиями наземных вертикальных резервуаров со стационарной крышей с нормальным и повышенным давлением. Для резервуаров с понтоном или плавающей крышей предусмотрено устройство отбора проб «Органекс»^®-П.

Точечные пробы отбираются с уровней, находящихся через заданные промежутки в пределах высоты налива продукта, хранимого в резервуаре. Требуемое расстояние между точками отбора проб указывается в опросном листе при заказе.

Химический состав каждой порции точечной пробы, отобранной с помощью устройства «Органекс»^®, полностью соответствует химическому составу продукта, находящегося на данном уровне налива резервуара.

С помощью устройства «Органекс»^® также в один прием можно отбирать и объединенную (усредненную) пробу. Благодаря этому устройства «Органекс»^®являются универсальными пробоотборными устройствами, с помощью которых возможен отбор как точечных, так и объединенных (усредненных) проб.

Отбор пробы и ее отделение от основной массы хранимого продукта происходит с помощью системы трубок — пробоотборной колонны.

Управление операциями отбора и слива пробы осуществляется через приемный узел.

Отбор проб производится с предварительным сливом отстоявшегося в пробоотборной колонне продукта обратно в резервуар с помощью системы прокачки. В связи с этим исключаются потери хранимого продукта.

По устойчивости к воздействию климатических факторов внешней среды пробоотборники изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

СВЕДЕНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ

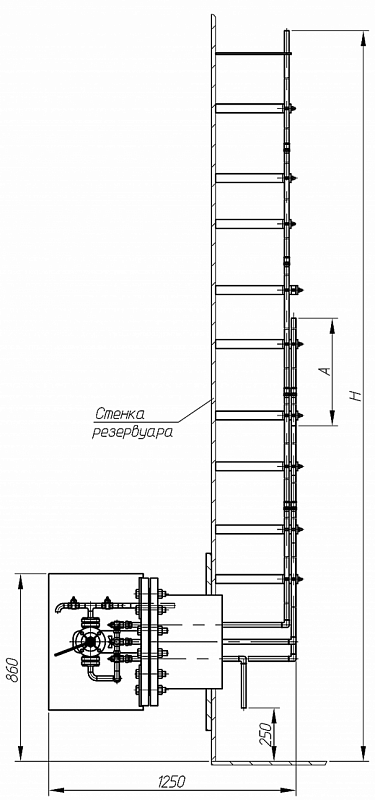

Пробоотборная колонна монтируется с помощью специальных кронштейнов, привариваемых к стенке с внутренней стороны резервуара.* Приемный узел через усиливающую накладку приваривается к стенке снаружи резервуара в нижнем поясе. Сварное соединение — по ГОСТ 5264-80, с учетом требований ПБ 03-605-03.

*Примечание: трубки пробоотборной колонны устройства «Органекс»^®, установленного в резервуаре, расположены наподобие труб духового музыкального инструмента — органа. В связи с чем получило распространение понятие пробоотборник орга́нного типа, к числу которых относится устройство «Органекс»^®.

Пример условного обозначения изделия при заказе: «Органекс»^®-18-6-2000-СС-УХЛ ТУ 3689-004-82673705-2009, где:

«Органекс»^® — наименование устройства отбора проб (зарегистрированный товарный знак);

18 — высота резервуара в метрах;

8 — количество точек отбора проб;

2000 — расстояние между точками отбора проб в миллиметрах.

СС — исполнение для резервуаров с защитной стенкой («стакан в стакане»);

• для резервуаров без защитной стенки данный символ в обозначении не применяется, например, «Органекс»^®-18-6-2000-СС-УХЛ ТУ 3689-003-82673705-2009;

УХЛ — климатическое исполнение по ГОСТ 15150-69.
