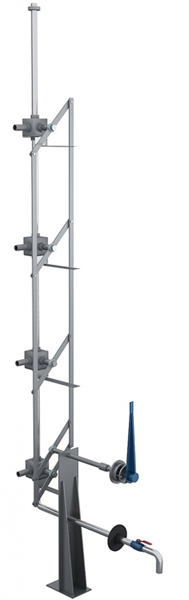

Пробоотборники стационарные резервуарные ПСР (далее по тексту — пробоотборники) предназначены для отбора в соответствии с ГОСТ 2517-85 объединенной (усредненной) пробы нефти и нефтепродуктов из резервуаров со стационарной крышей.

С помощью пробоотборников этого типа отбор пробы происходит путем выделения столбика продукта по всей высоте налива резервуара и слива его через систему трубок — пробоотборную колонну — в пробоотборную посуду.

Пробоотборники являются комплектующими изделиями наземных вертикальных резервуаров со стационарной крышей. Для резервуаров с понтоном или плавающей крышей предусмотрены пробоотборники ПСР-П.

Пробоотборник состоит из пробоотборной колонны и приемного узла. С помощью пробоотборной колонны происходит отбор пробы и ее отделение от основной массы хранимого продукта. Через приемный узел пробоотборника осуществляется управление операциями отбора и слива пробы.

СВЕДЕНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ

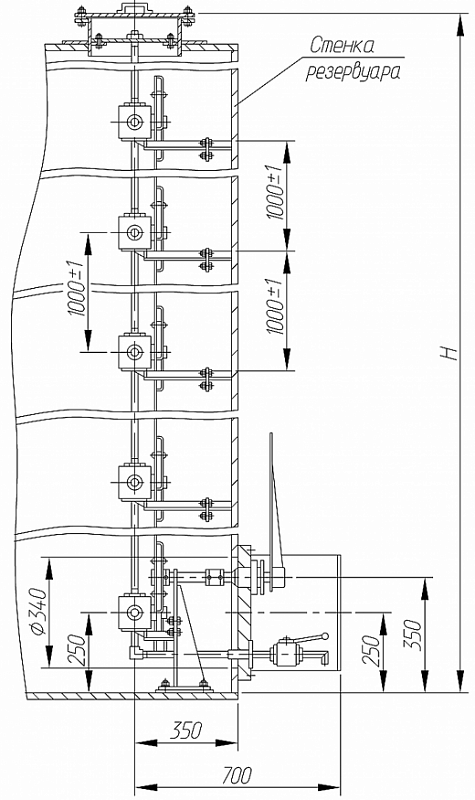

Пробоотборная колонна монтируется внутри резервуара с помощью специальных кронштейнов, привариваемых к стенке и днищу. Сварное соединение — по ГОСТ 5264-80, с учетом требований ПБ 03-605-03.

Приемный узел приваривается к стенке снаружи резервуара в нижнем поясе. Для монтажа приемного узла в стенке резервуара предварительно вырезается отверстие диаметром 340 миллиметров (центр отверстия должен находиться на расстоянии 220 миллиметров от днища резервуара).* Сварное соединение — по ГОСТ 5264-80, с учетом требований ПБ 03-605-03.

*Примечание: для резервуаров с защитной стенкой указанные размеры подлежат корректировке с учетом расстояния между основной и защитной стенками (межстенного пространства) и определяются проектными параметрами резервуара.

По устойчивости к воздействию климатических факторов внешней среды пробоотборники изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения изделия при заказе: ПСР-15-СС-У ТУ 3689-003-82673705-2009, где:

ПСР — пробоотборник секционный резервуарный;

15 — количество точек отбора проб;

СС — исполнение для резервуаров с защитной стенкой («стакан в стакане»);

• для резервуаров без защитной стенки данный символ в обозначении не применяется, например, ПСР-15-У ТУ 3689-003-82673705-2009;

У — климатическое исполнение по ГОСТ 15150-69.
