Приемо-раздаточные устройства ПРУ (далее по тексту – приемо-раздаточные устройства), предназначены для:

- выполнения технологических операций по закачке и откачке из резервуаров нефти, нефтепродуктов и других технических жидкостей (приемо-раздаточных операций);

- предотвращения утечек указанных жидкостей из резервуаров в случаях разрыва технологических трубопроводов или выхода из строя размещенных на них запорных устройств, а также при замене и ремонте задвижек и трубопроводов.

Приемо-раздаточные устройства являются комплектующими изделиями резервуаров для нефти, нефтепродуктов и других технических жидкостей.

Приемо-раздаточные устройства позволяют эффективнее использовать объём резервуара с плавающей крышей или понтоном, т.к. органы управления заслонкой расположены снаружи резервуара и внутри приёмо-раздаточного патрубка. Это позволяет понтону или плавающей крыше опускаться ниже уровня 1500 мм. В составе приемо-раздаточных устройств предусмотрены специальные конструкции, предназначенные для размыва донного осадка во время закачки продукта в резервуар.

Приемо-раздаточные устройства выпускаются в следующих исполнениях:

в зависимости от типа привода:

- с ручным приводом (Р);

- с электрическим приводом (Э);

в зависимости от расположения заслонки относительно резервуара:

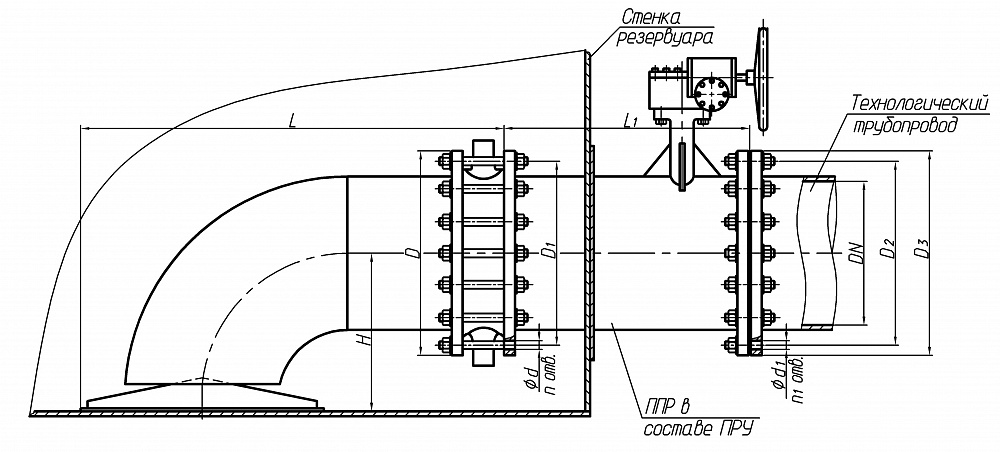

- с внутренним* расположением (В);

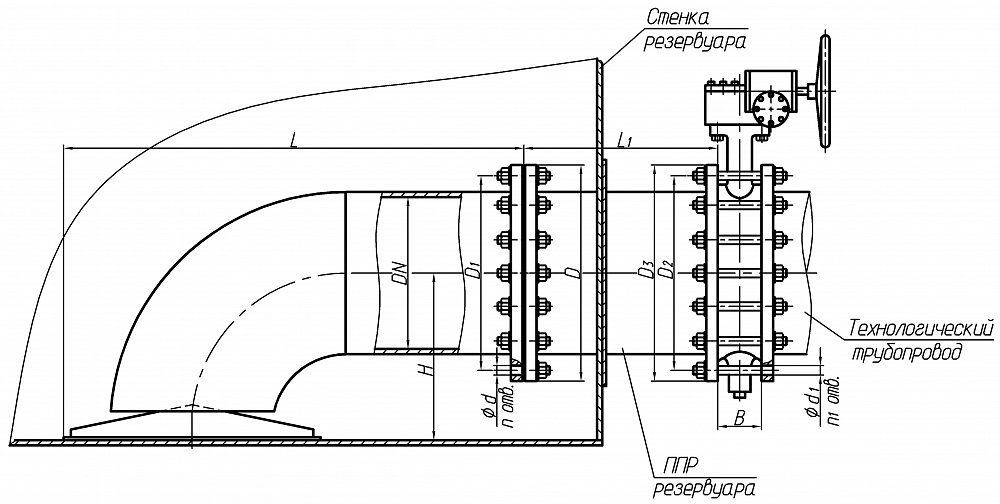

- с наружным* расположением (Н).

*Примечание: в обоих случаях органы управления заслонкой находятся снаружи резервуара.

СВЕДЕНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ

Приемо-раздаточные устройства монтируются в нижнем поясе стенки резервуара при помощи сварки (через усиливающую накладку) и крепежных изделий. Сварное соединение — по ГОСТ 5264-80, с учетом требований ПБ 03-605-03.

Приемо-раздаточный патрубок ППР, по умолчанию входит в комплект поставки только приемо-раздаточных устройств с внутренним расположением заслонки (В). В комплект поставки приемо-раздаточных устройств с наружным расположением заслонки (Н) приемо-раздаточный патрубок ППР по умолчанию не входит и заказывается отдельно.

По устойчивости к воздействию климатических факторов внешней среды приемо-раздаточные устройства изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения изделия при заказе: ПРУ-600-В-Э УХЛ ТУ 3689-005-82673705-2009, где:

ПРУ — приемо-раздаточное устройство;

600 — условный проход в миллиметрах;

В — исполнение с расположением заслонки внутри резервуара;

возможные варианты расположения заслонки:

• Н — исполнение с расположением заслонки снаружи резервуара;

Э — исполнение с электрическим приводом;

возможные варианты привода:

• Р — исполнение с ручным приводом;

У — климатическое исполнение по ГОСТ 15150-69.
