Мембраны предохранительные разрывные модели «Горгона» предназначены для герметизации участка трубопровода, соединяющего резервуар с обратным клапаном и высоконапорным пеногенератором.

Функции:

- Герметизация пенопроводов со стороны резервуара.

- Гарантированное удержание давления столба нефти или нефтепродуктов со стороны резервуара.

- Прорыв разрывной диафрагмы и открытие проходного сечения пенопровода при срабатывании пеногенератора.

- Герметичное перекрытие пенопровода при прекращении работы пеногенератора (обратный клапан).

Предохранительные разрывные мембраны применяются в системах подслойного тушения пожаров в резервуарах с легковоспламеняющимися жидкостями.

Тонкая предохранительная пленка, изготовленная из инертного материала (фторопласт), выполняет роль перекрывающего элемента в конструкции мембраны и гарантирует надежную герметизацию пенопровода со стороны резервуара, обеспечивает разрыв и раскрытие мембраны при превышении давления 0,3 Мпа. Дополнительно мембрана работает как обратный клапан.

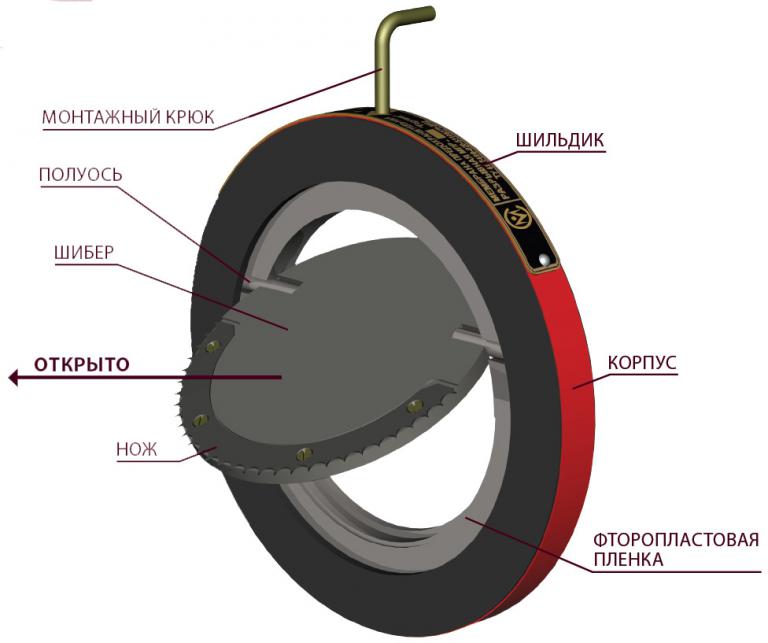

При срабатывании системы подслойного тушения пожара высоконапорный пеногенератор начинает вырабатывать пену с давлением на выходе, превышающим статическое давление жидкости в резервуаре. Под действием этого давления шибер мембраны поворачивается в сторону резервуара и многозубый нож, закрепленный на этом шибере, ровно разрывает фторопластовую пленку и открывает свободный проход для поступления пены в нижний слой жидкости в резервуаре.

В отличие от известных отечественных и зарубежных аналогов предохранительная мембрана модели «Горгона» исключает попадание в трубопровод собственных разрушаемых элементов раскрытия тем, что шибер мембраны надежно закреплен на собственных полуосях.

Многозубый нож ровно по периметру разрезает предохранительную пленку, обеспечивая беспрепятственное поступление пены в резервуар. Нож, скрытый под резиновой прокладкой в исходном состоянии, не повреждает предохранительную пленку при колебаниях атмосферного и внутритрубного давления.

Все детали предохранительной разрывной мембраны «Горгона» изготовлены из коррозионностойких сталей, что обеспечивает ее длительный срок службы. Конструкция защищена патентом на полезную модель.
