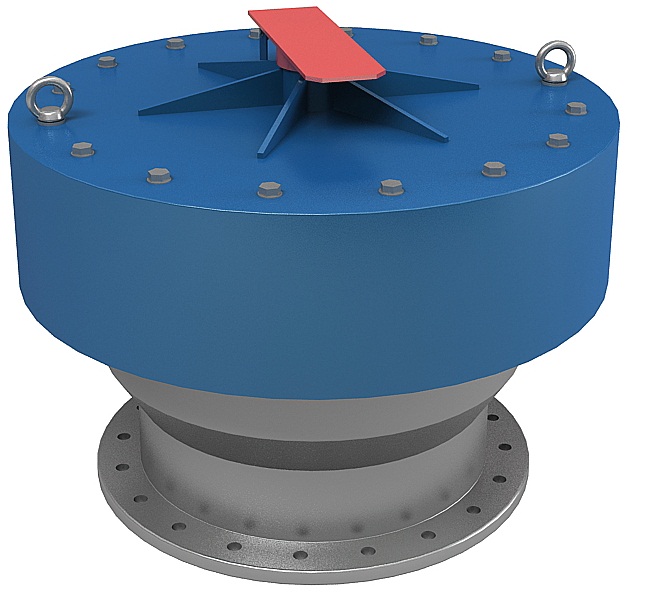

Клапаны аварийные «Беркут»^® (далее по тексту — аварийные клапаны) предназначены для аварийного сброса избыточного давления, возникшего в резервуаре в результате интенсивного нагрева нефтепродукта из-за пожара на соседнем резервуаре либо отказа дыхательной аппаратуры.

Применение аварийных клапанов позволяет избежать деформации и разрушения резервуара в критической ситуации, когда пропускной способности дыхательных клапанов может не хватить.

Аварийный клапан устанавливается совместно с дыхательными клапанами, обеспечивающими проектные величины внутреннего давления и вакуума.

СВЕДЕНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ

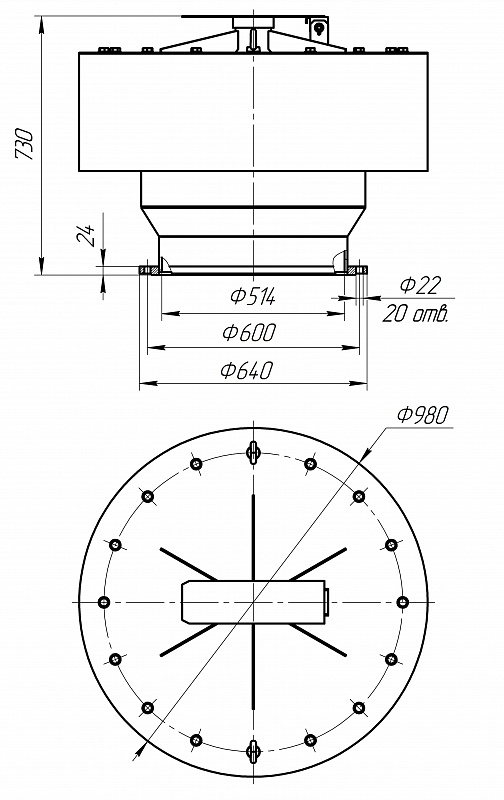

Аварийный клапан через прокладку устанавливается на монтажный патрубок ПМ, смонтированный на стационарной крыше вертикального резервуара. Соединение — фланцевое, болтовое. Соединительный фланец изделия — по ГОСТ 12820-80, на условное давление (Ру) 6 кгс/см². Присоединительные размеры фланцев (см. таблицу 1) соответствуют исполнению 1 по ГОСТ 12815-80.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении Т, У и УХЛ, категории размещения 1 по ГОСТ 15150-69.

Пример обозначения изделия при заказе: КА «Беркут»^®-500-УХЛ ТУ3689-015-82673705-2009, где:

КА — клапан аварийный;

«Беркут»^® — наименование клапана аварийного (зарегистрированный товарный знак);

500 — условный проход соединительного патрубка в миллиметрах (мм);

УХЛ — климатическое исполнение по ГОСТ 15150-69.
