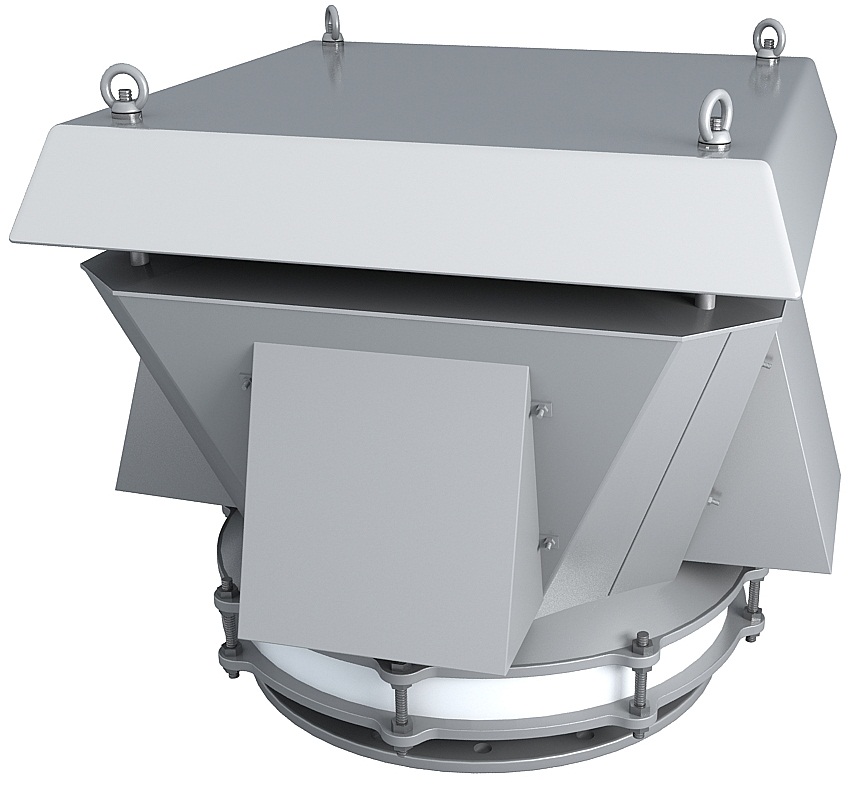

Клапаны дыхательные совмещенные КДС-3000 (далее по тексту — клапаны) предназначены для герметизации газового пространства в резервуарах с нефтью и нефтепродуктами, а также для поддержания в них проектных величин внутреннего давления и вакуума. Слово «совмещенный» в наименовании клапана указывает на то, что в данном устройстве совмещены функции как клапана давления, так и клапана вакуума.

Через клапаны происходят так называемые большие дыхания, предохраняющие резервуары от избыточного давления и вакуума, возникающих во время операций слива-налива. Малые дыхания, вызванные суточными колебаниями температуры окружающей среды, также происходят через клапаны. В остальное время резервуар, оборудованный клапанами, надежно герметизирован, благодаря чему сводятся к минимуму потери хранимого продукта от испарений, и уменьшается негативное воздействие объектов нефтегазового комплекса на окружающую среду.

Встроенный в конструкцию клапана пламегасящий элемент, идентичный тому, что используется в огнепреградителях ОП, обеспечивает защиту резервуара от проникновения внутрь пламени при возгорании облака газовоздушной смеси, находящейся снаружи — т.н. атмосферной дефлаграции. Кассеты с пламегасящим элементом являются быстросъемными — это позволяет затрачивать минимальное время на выполнение штатных операций по их монтажу и демонтажу.

Дополнительно клапаны могут быть укомплектованы устройством обогрева (УО), благодаря которому исключается необходимость демонтажа пламегасящего элемента на зимний период, что значительно повышает безопасность эксплуатации резервуарных парков. Устройство обогрева функционирует в автоматическом режиме, предотвращая образование инея на торцевых поверхностях и в каналах пламегасящего элемента.

Клапаны являются непримерзаемыми — это означает, что контактные поверхности их седел и затворов покрыты материалом, исключающим примерзание затвора к седлу, благодаря чему работоспособность и надежность клапана не зависит от погодных условий.

В целях унификации дыхательной аппаратуры, используемой на резервуаре, дыхательные клапаныКДС-3000также можно использовать в качестве предохранительных. Для этого клапаны на заводе-изготовителе должны быть отрегулированы на повышенные (на 5–10 %) величины внутреннего давления и вакуума.

СВЕДЕНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ

Максимальная пропускная способность клапана КДС-3000 составляет 3000 м³/час, реальная пропускная способность зависит от условного прохода (DN) клапана (см. таблицу 1).

Минимальное количество клапанов на каждый резервуар определяется в соответствии с п. 8.2.2 «Правил устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов ПБ 03-605-03».

Клапаны через прокладку устанавливаются на монтажный патрубок ПМ, смонтированный на стационарной крыше вертикального резервуара. Соединение — фланцевое, болтовое. Соединительный фланец изделия — по ГОСТ 12820-80, на условное давление (Ру) 2,5 кгс/см². Присоединительные размеры фланцев (см. таблицу 1) соответствуют исполнению 1 по ГОСТ 12815-80.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении Т, У и УХЛ, категории размещения 1 по ГОСТ 15150-69.

Пример обозначения изделия при заказе: КДС-3000-500-П-УО-УХЛ ТУ3689-002-82673705-2009, где:

КДС — клапан дыхательный совмещенный;

3000 — максимальная пропускная способность клапанов данного типоразмера в метрах кубических в час (м³/час);

500 — условный проход соединительного патрубка в миллиметрах (мм);

П — настроенный для работы в режиме предохранительного (ОПЦИЯ);

• при заказе изделия в стандартном исполнении данный символ в обозначении не применяется, например, КДС-3000-500-УО-УХЛ ТУ3689-002-82673705-2009;

УО — устройство обогрева (ОПЦИЯ);

• при заказе изделия в стандартном исполнении данные символы в обозначении не применяются, например, КДС-3000-500-УХЛ ТУ3689-002-82673705-2009

УХЛ — климатическое исполнение по ГОСТ 15150-69.
