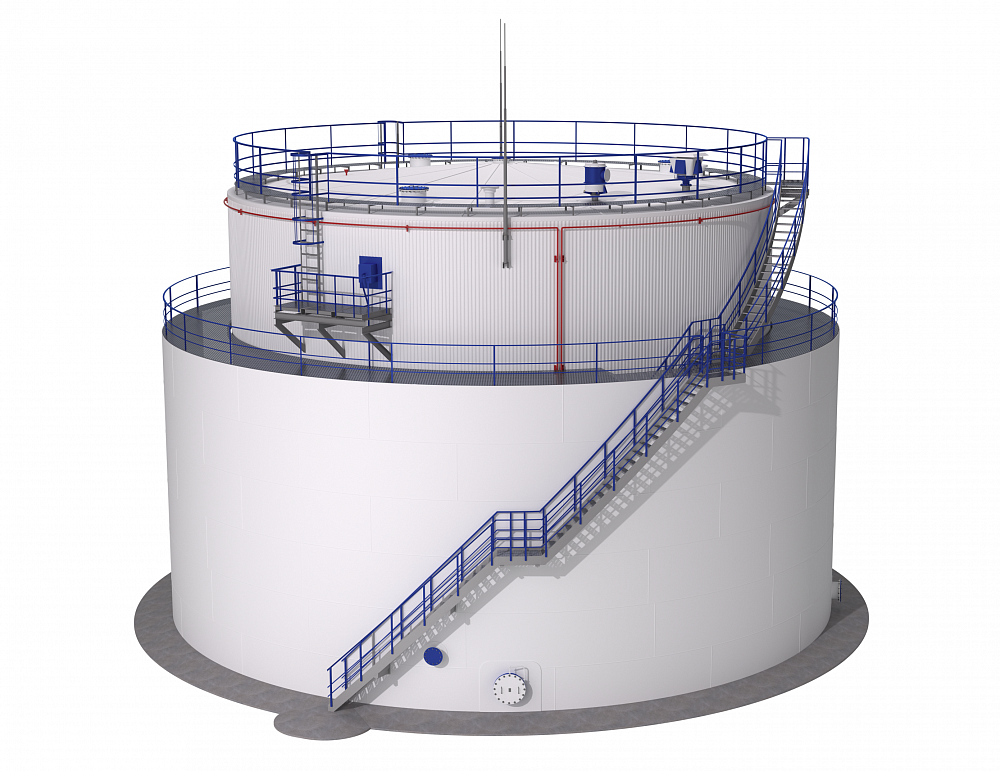

Вертикальные резервуары с защитной стенкой – это те же вертикальные резервуары РВС, но имеющие защитную стенку. Данную конструкцию также называют «стакан в стакане». Преимущество такого устройство заключается в максимальной защите окружающей среды от утечек хранимого рабочего продукта. При аварийной ситуации и разгерметизации внутреннего резервуара хранимая жидкость попадает в межстенное пространство, а не в окружающую среду (грунт).

Вертикальные резервуары с защитной стенкой типа РВСЗ изготавливаются методом рулонирования или методом полистовой сборки.

В зависимости от хранимого продукта резервуары «стакан в стакане» могут изготавливаться из стали марок 09Г2С, Ст3сп, 12Х18Н10Т.

Объем резервуаров РВСЗ до 20 000 м3.

Проектирование и изготовление осуществляется в соответствии с государственным стандартом ГОСТ 31385-2023 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия".

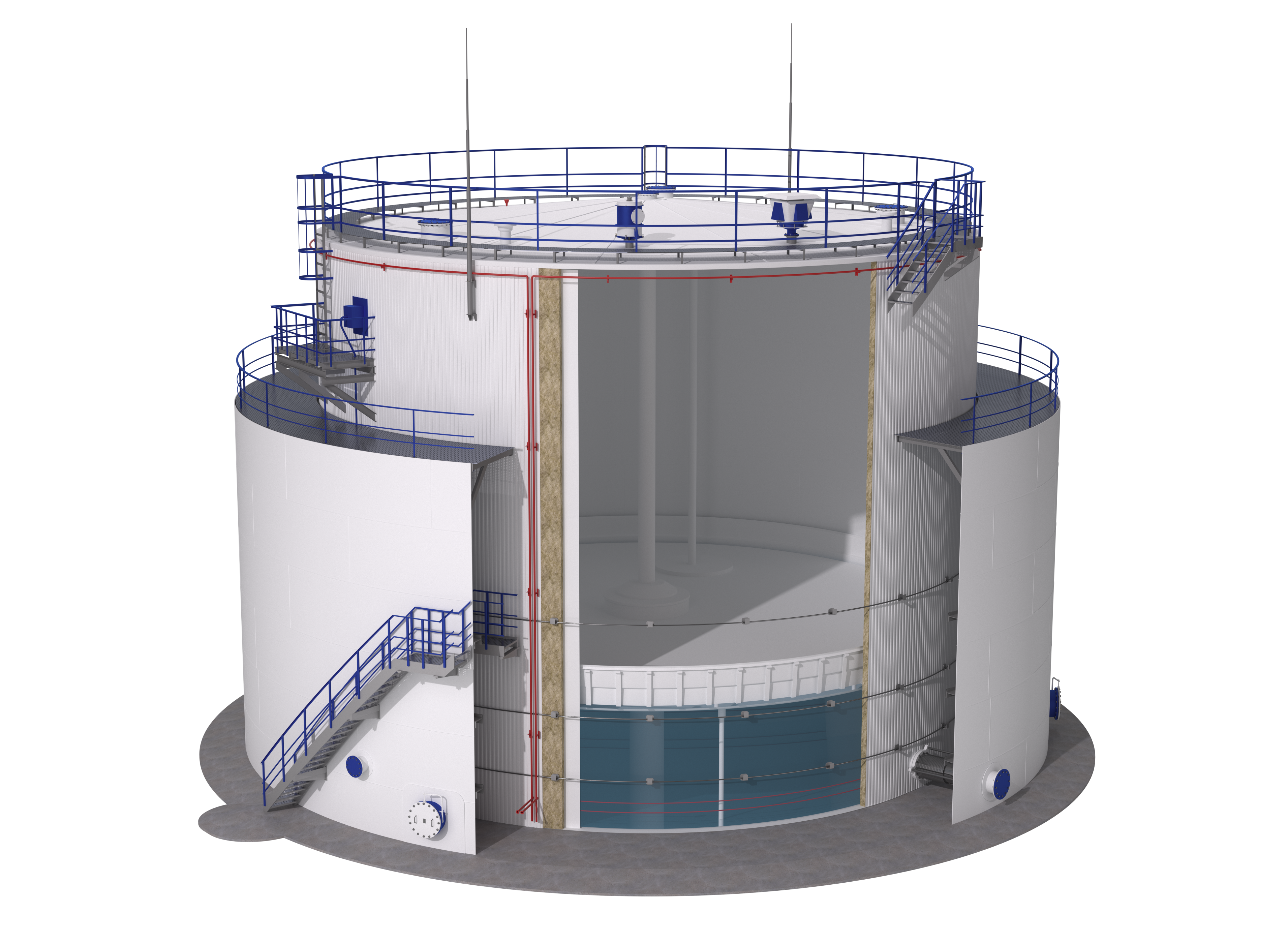

Внутренний корпус - это стандартный цилиндрический корпус со стационарной или плавающей крышей, где непосредственно хранится нефтепродукт. Внешняя стенка является неким барьером в случае аварийных ситуаций, которая изготавливается открытой без крыши или понтона. При этом для защиты межстенного пространства от попадания туда мусора, осадков и других предметов, предусматривается защитный козырек, а межстенное пространство следует оборудовать вентиляционными патрубками.



Днище основного корпуса может опираться на днище защитного или устанавливаться на металлические решетки или арматурные сетки, образуя межстенное пространство для контроля наличия или отсутствия утечек. При этом днище защитного резервуара должно иметь наклон только от центра, чтобы попавший в межстенное пространство продукт не откладывался на стыке днищ внешней и внутренней стенок (если внутреннее днище опирается непосредственно на внешнее) или не накапливался в центре защитного резервуара (если внутреннее днище опирается на металлические решетки).
