ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Резервуар вертикальный цилиндрический стальной с понтоном
• Номинальным объемом от 100 до 120 000 м³
• Продукт хранения: нефть, бензин, керосин и стабильный газовый конденсат
• Стандартных и не стандартных габаритных размеров
• Сталь изготовления: углеродистая ст3сп5, низколегированная 09Г2С и нержавеющая (08Х18Н10Т, 10Х18Н10Т, 12Х18Н10Т и AISI 304)

Способы изготовления:

• Метод рулонирования
• Метод полистовой сборки

Производство вертикальных резервуаров с понтоном:

• Вертикальные стальные цилиндрические резервуары с понтоном РВСП — это резервуары, по конструкции аналогичные РВС, но имеют плавающую на поверхности бензина крышу — понтон.
• Понтоны перемещаются по двум направляющим трубам, одна из которых одновременно используется для ручного отбора проб, а другая служит кожухом пробоотборника.
• Понтоны представляют собой жесткую газонепроницаемую конструкцию, закрывающую не менее 95% поверхности нефтепродукта, снабженную кольцевым затвором для герметизации.

Конструкция РВСП предназначена для снижения скорости испарения и сокращения потерь от испарения продукта.

Понтоны бывают металлические и синтетические. Металлический понтон состоит из металлических коробов сегментов, расположенных по окружности и соединенных металлическим настилом (ковром). Короба бывают открытого (без верхней крышки) и закрытого типа. Понтоны с коробами второго типа более металлоемки, но зато и более надежны — они не могут быть перекошены и даже затоплены из-за попадания в них нефтепродуктов через верхнюю крышку.

Синтетические понтоны значительно менее металлоемки. Они различны по конструкции. Например, понтон, разработанный ВНИИСПТнефть (ныне ИПТЭР) состоит из кольца жесткости, на которое натянута сетка, служащая основой для ковра из газонепроницаемой полиамидной пленки. Плавучесть данной конструкции обеспечивается поплавками, выполненными из химически стойкого к нефтепродуктам плиточного пенопласта. Получили распространение и синтетические понтоны из пенополиуретана. Они монтируются из предварительно изготовленных жестких пенополиуретановых сегментов.

Независимо от конструкции все понтоны должны быть заземлены (чтобы избежать разрядов статического электричества), снабжены направляющими (чтобы избежать вращения под воздействием струй нефтепродукта), а также опорами (чтобы обеспечить возможность зачистки и ремонта резервуара, а также предотвратить «прилипание» понтона к днищу).

Конструктивные элементы РВСП 700 м³:

• плоское днище,
• цилиндрическая стенка,
• стационарная крыша из рулонных заготовок,
• понтон,
• лестница и площадка,
• технологическое оборудование.

Всё резервуарное оборудование, производимое предприятием, соответствует ГОСТам и устойчиво к различным условиям окружающей среды: люки-лазы для резервуаров и пробоотборники к резервуарам производятся в двух специальных климатических исполнениях – для холодного и умеренного климата; дыхательные клапаны разработаны специально для климатических условий Сибири и Крайнего Севера.

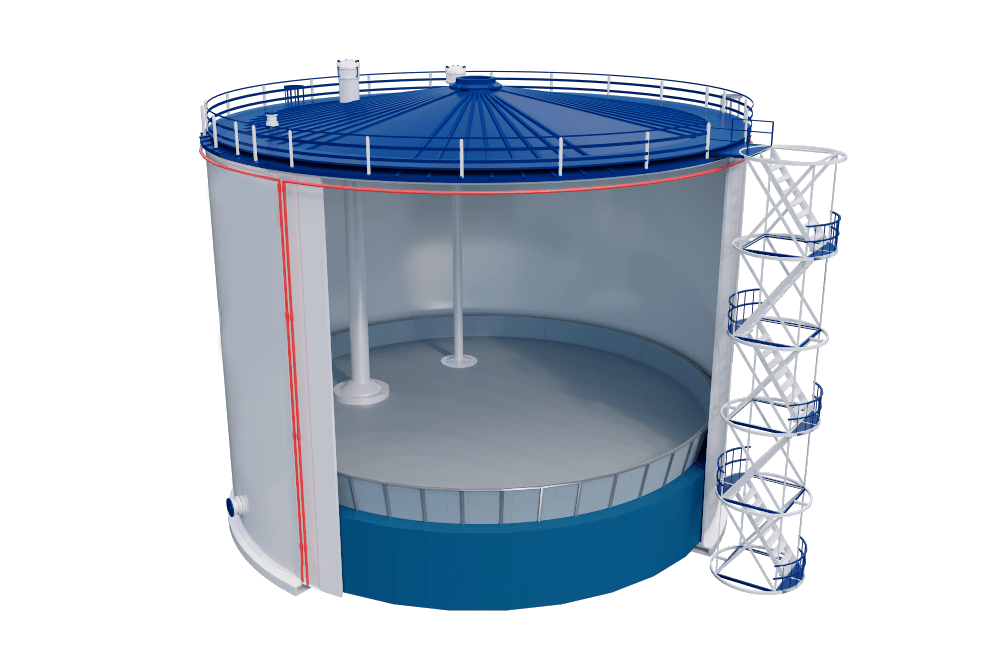

Основные конструктивные элементы резервуара РВСП-700 м³

Конструктивно понтоны для вертикальных цилиндрических резервуаров подразделяют на три вида:

• 1 вид – понтонного типа с открытыми отсеками;
• 2 вид – поплавкового типа из рулонных заготовок;
• 3 вид – поплавкового типа «Альпон» из сборных алюминиевых элементов.

Для РВСП-700 м³ используют понтоны 1 вида. Подобные понтоны, с открытыми кольцевыми отсеками, по конструктивному решению являются наиболее простыми.

Эти защитные плавающие внутренние крыши понтонного типа состоят из настила и кольцевых рёбер, которые образуют открытые отсеки. Их выполняют из центральной части настила (рулонированное полотнище в виде восьмиугольного очертания и 6 или 8 коробов, состоящих из стенок и днища).

Жёсткость всей конструкции понтона, необходимую при движении во время слива или налива продукта в резервуар, придают именно кольцевые отсеки. Кроме того, они также создают необходимый запас плавучести (на случай затопления центральной части).

В центре резервуара расположена направляющая труба, которая прикреплена к днищу резервуара. Она предусмотрена для того, чтобы избежать возможного поворота понтона во время его перемещения в резервуаре. В своём нижнем положении понтон опирается на прикреплённые к стенке резервуара кронштейны и на консоль направляющей трубы.

Между понтоном и стенкой резервуара имеется укрепляющий затвор, расположенный в зазоре величиной 200 мм.
