Резервуары РВС 2000 м3 вертикальные стальные

Классификационный номер ET.07.01.03.01.01.01.01.05-001.382
Есть поставщики Связаться с поставщиками

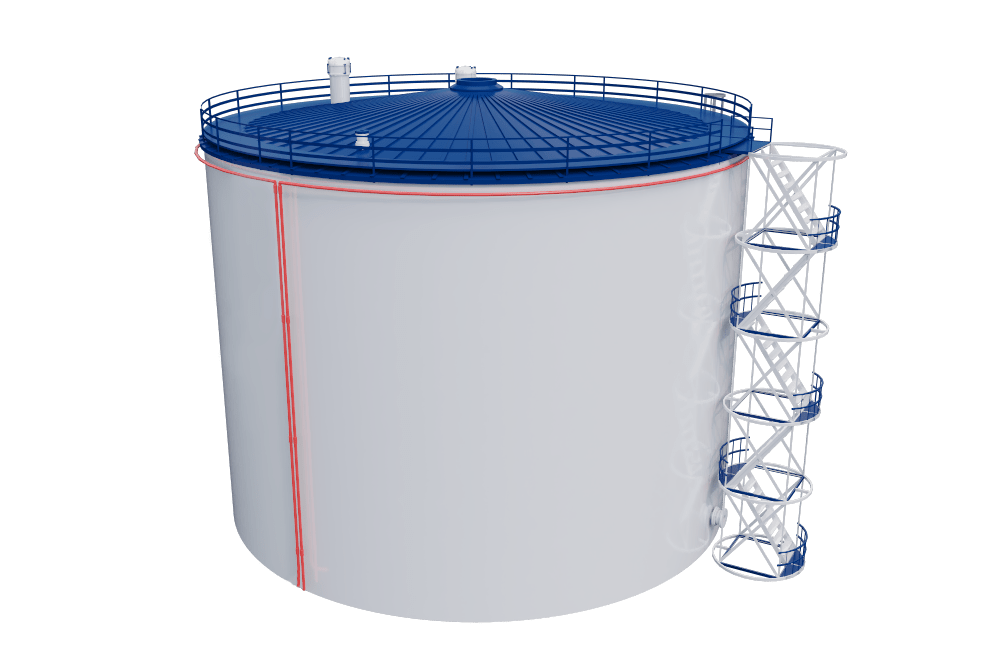

Резервуары РВС 2000 м3 вертикальные стальные

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • В соответствии со своим номинальным объемом резервуары РВС-2000 м3 относятся к классу сооружений КС-2а — резервуары объемом от 1000 м3 и менее 20000 м3, что соответствует классу опасности III.
  • Возможно проектирование РВС-2000 м3 в составе дренажных систем для сбора дождевой воды или нефтесодержащих стоков.
  • Рекомендуемые геометрические параметры:
  • Внутренний диаметр стенки – 15,18 м.
  • Высота стенки – 11,92м для РВС-2000

Основные конструктивные параметры и весовые характеристики РВС-2000 м3 приведены для наиболее распространенных климатических и технологических нагрузок при эксплуатации на территории России.

Характеристики Резервуары РВС 2000 м3 вертикальные стальные
Номинальный объем резервуара, м3
2000
Нормативный срок службы резервуара, лет
30
Плотность хранимого продукта, т/м3
1,6
Максимальная температура хранимого продукта, oC
95
Максимальная высота налива в резевуаре без понтона
на полную высоту стенки
Внутреннее избыточное давление (номинальное), кПа
5,00
Относительный вакуум (номинальный), кПа
0,5
Оборачиваемость продукта, циклов в год
200
Расчетная температура металла, oC
-60 и выше
Нормативная снеговая нагрузка , кПа
4
Нормативная ветровая нагрузка , кПа
0,85
Сейсмичность района строительства, балл
до 9
Внутренний диаметр стенки, мм**
1518
Высота стенки, мм**
1192 для резервуаров РВС-2000; 1200 для резервуаров РВСП-2000
Стенка:
- количество поясов, шт
8
- припуск на коррозию (задается заказчиком), мм
1
- минимальная толщина верхнего пояса, мм
5
- минимальная толщина нижнего пояса, мм
7
Днище:
- припуск на коррозию (задается заказчиком), мм
1
- толщина днища: центральной части/окраек
5/8
Крыша:
- припуск на коррозию (задается заказчиком), мм
1
- минимальная толщина центральной части, мм (рассчитывается исходя из ожидаемых условий эксплуатации)
5
Масса конструкции, кг:
- стенка
38600
- днище
13429
- крыша
22795
- лестница
1190
- площадка на крыше
3105
- люки и патрубки
1378
- комплектующие конструкции
1709
- каркасы и упаковка
5700
- всего
87906
