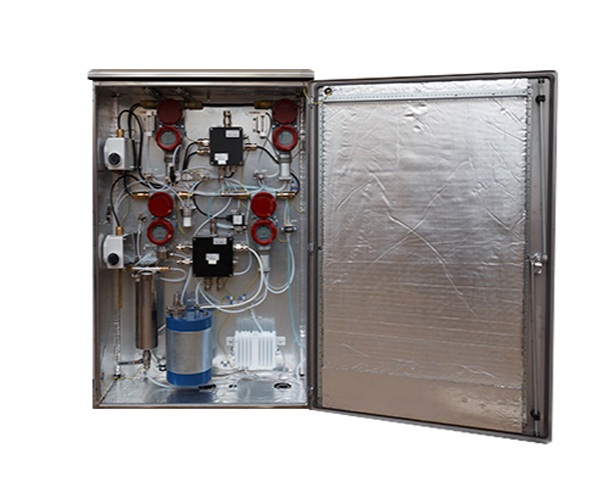

КГО состоит из навесного шкафа газоаналитического (ШГА) с пробоотборным устройством и обогреваемой линией транспортирования пробы (ОЛТП) и шкафа вторичных приборов (ШВП), который размещается в обогреваемом помещении, например операторной или щитовой.

Выполняемые функции:

- отбор, транспортирование и подготовка газовой пробы из выхлопной системы для анализа;

- измерение концентрации окиси углерода СО, окиси азота NO, кислорода O2 и двуокиси углерода СО2 из одной точки отбора пробы;

- вычисление концентрации суммы оксидов азота NOx;

- передача информации о текущей концентрации контролируемых компонентов от КГО на внешние регистрирующие устройства по унифицированному токовому сигналу (4-20) мА по каждому контролируемому компоненту.

Окружающая среда:

- в месте отбора пробы и размещения газоаналитического оборудования: взрывоопасная, категория размещения В-1а;

- в месте установки шкафа вторичных приборов: не взрывоопасная.

Обогреваемая линия транспортирования пробы

В состав ОЛТП входит трубка PTFE 6х1,0 с саморегулирующимся нагревателем и теплоизоляцией. Маркировка взрывозащиты нагревателя «2ExeIIT4X», напряжение питания 220⁺²²_-33 В. ОЛТП заводится внутрь ШГА и подключается к цепи питания через взрывозащищённую соединительную коробку. ОЛТП поставляется в разобранном виде и имеет внешний диаметр 50 мм, минимальный радиус изгиба составляет 500 мм.

Особенности работы

Для увеличения срока службы электрохимических ячеек газоанализаторов ДАХ-М и поддержания оптимального режима работы предусмотрена их продувка атмосферным воздухом. Продувка реализуется при переключении клапана распределительного Burkert. В ШВП установлен контроллер, производящий расчёт концентрации суммы оксидов азота NOx и управляющий работой продувочного клапана.

Для подбора комплекта газоаналитического оборудования необходимо заполнить опросный лист.
