Трехплунжерные кривошипные насосы применяются для перекачки нейтральных сред и темных нефтепродуктов. Характеризуются высоким давлением на выходе (до 200 атм). Применяются как питательные насосы для ППУА.

Назначение

Агрегаты и насосы трехплунжерные кривошипные ПТ и Т предназначены для перекачивания нейтральных и агрессивных жидкостей, нейтральных к материалам гидравлической части с кинематической вязкостью не более 800 мм²/с (8 Ст) с температурой, в зависимости от исполнения, от 243К до 473К (от минус 30 до плюс 200°С). Допускаемое содержание твердых не абразивных частиц в перекачиваемой жидкости не более 0,2% по массе, допускаемые размеры не более 0,2 мм. Насосы и агрегаты применяются в производствах, требующих высоких давлений, в томчисле взрыво- и пожароопасных (например, гидравлическая очистка технологического оборудования). Также применяется в качестве питательных насосов передвижных, паропроизводящих установок.

Конструкция

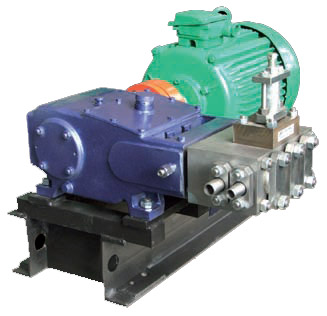

Агрегат трехплунжерный кривошипный состоит из электровигателя и насоса, установленных на общей раме. Насосы могут эксплуатироваться с приводом от электродвигателя, двигателя внутреннего сгорания или дизеля. Соединение насоса и электродвигателя может осуществляться через клиноременную передачу, через редуктор или непосредственно через муфту. Насос трехплунжерный состоит из приводной и гидравлической частей. Приводная часть содержит вал коленчатый для преобразования вращательного движения двигателя в возвратно-поступательное движение плунжеров. Гидравлическая часть состоит из гидроблока, плунжеров, сальниковых уплотнений, всасывающих и нагнетательных клапанов, предохранительного клапана. Предохранительный клапан отрегулирован на номинальное рабочее давление, а при необходимости клапан может быть отрегулирован на другое давление. Агрегаты могут подключаться к устройствам, регулирующим частоту вращения двигателя.
