УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Насосный агрегат НКСн 150-255-т-Е-УХЛ 1 Н49.1480.00.00.000 ТУ , где :

• НКСн - насос консольный самовсасывающий нефтяной
• 150 - диаметр всасывающего и напорного патрубка в мм;
• 255- условный диаметр рабочего колеса в мм;
• т – одинарное торцовое уплотнение со вспомогательным;
• Е –исполнение насоса (агрегата) предназначенного для работы во взрыво- и пожароопасных производствах. Для общепромышленного исполнения – без обозначения
• УХЛ 1 - климатическое исполнение и категория размещения ГОСТ 15150.

НАЗНАЧЕНИЕ

Насосы НКСн центробежные консольные самовсасывающие нефтяные и агрегаты электронасосные на их основе, предназначенные для перекачивания нефти, нефтепродуктов, смеси нефти и нефтепродуктов с водой, воды, промывочной жидкости (раствора моющих средств), с водородным показателем рН от 6 до 8.

Массовая доля механических примесей до 1%. Максимальный размер механических примесей до 4мм, твёрдость до 7 по шкале Мооса.

КОНСТРУКЦИЯ

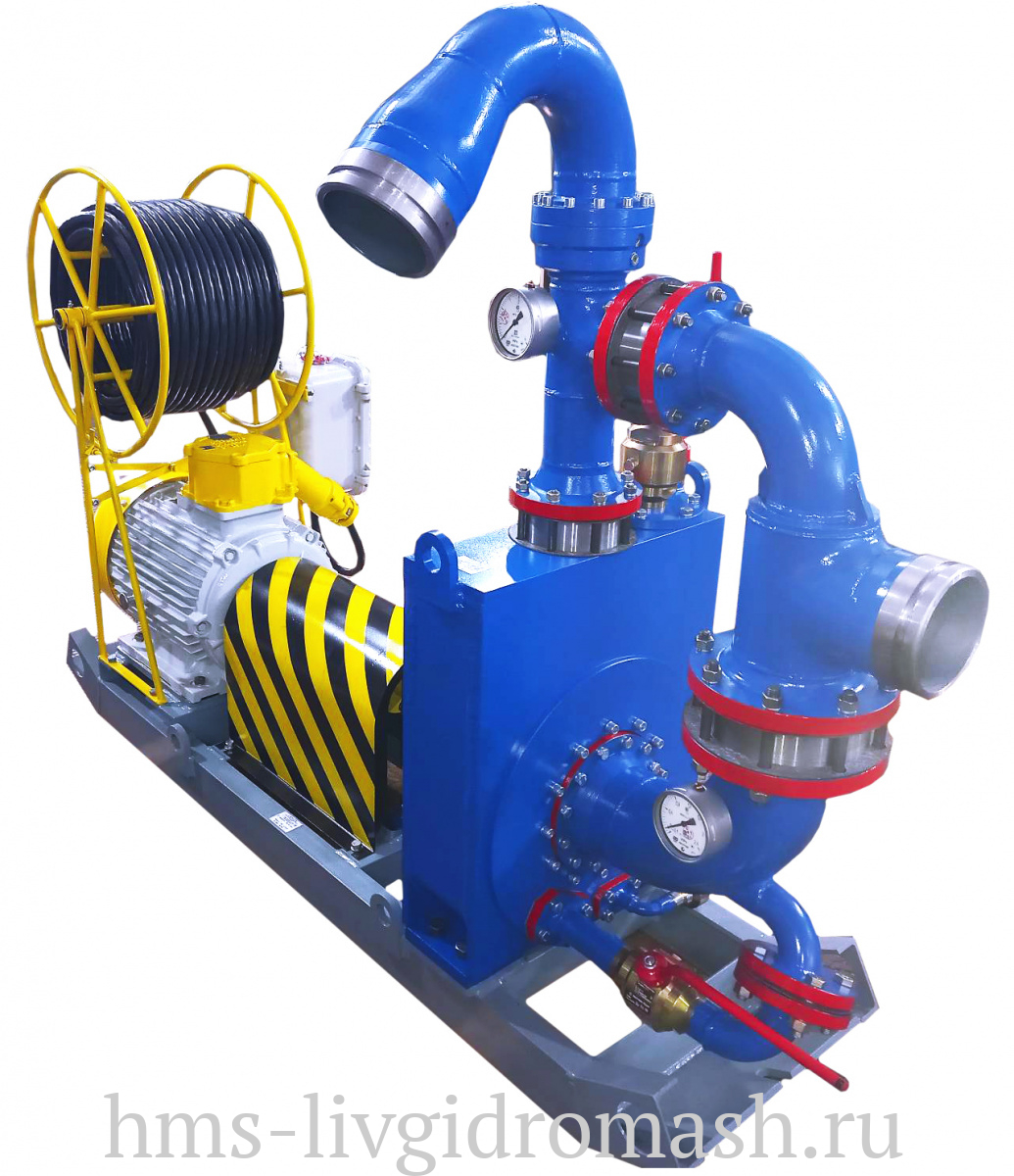

Насосы (агрегаты) НКСн 150-255-т-Е-УХЛ1 центробежные консольные самовсасывающие с рабочим колесом одностороннего входа, расположенным на валу.

Всасывающий и напорный трубопроводы расположены в различных горизонтальных плоскостях и направлены перпендикулярно в стороны. В трубопроводах предусмотрены места для подсоединения манометра и мановакуумметра, кроме того, от напорного трубопровода отводится трубопровод для рециркуляции насоса (самовсасывание).

ПРИМЕНЕНИЕ

• в централизованных системах нефтяных трубопроводов
• для устранения разливов нефтепродуктов
• в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• Конструкция насосса обеспечивает самовсасывание нефти и нефтепродуктов
• Материальное исполнение позволяет эксплуатировать оборудование при температуре окружающей среды до минус 60°С и перекачивать различные среды
• Конструкция насоса позволяет производить осмотр проточной части, а также замены вышедших из строя рабочих частей насоса без демонтажа насоса и электродвигателя с рамы и демонтажа трубопроводов
• Конструкция рамы позволяет перемещение оборудования на месте установки
• На раме закреплено специальное устройство для хранения питающего кабеля
• В целях безопасности насос оснащён датчиком контроля утечек уплотнения вала.
