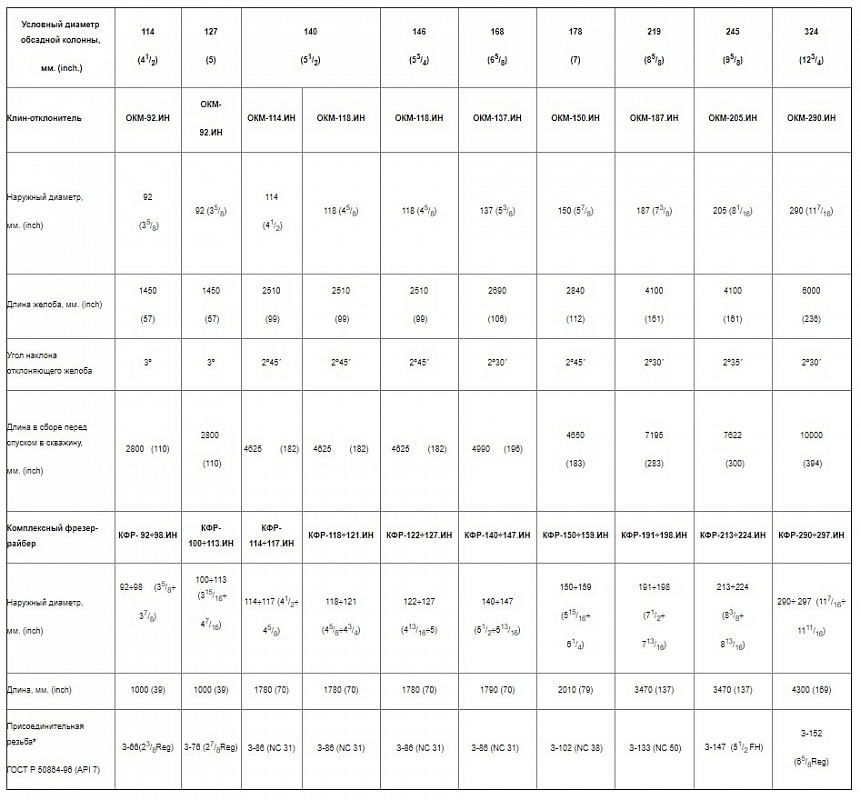

Механический комплект оборудования для вырезания «окна» в обсадной колонне с опорой на забой за два рейса КВО-000.ИН.

В комплект оборудования входит:

• Клин – отклонитель серии ОКМ
• Комплект фрезеров – райберов серии КФР
• Клин – отклонитель серии ОКМ предназначен для обеспечения необходимого отклонения фрезера – райбера от основного ствола скважины при прорезании «окна» в обсадной колонне с искусственного забоя (цементного моста) и отклонения породоразрушающего инструмента при бурении дополнительного ствола скважины.

Особенности конструкции клина – отклонителя:

• Внутренняя поверхность направляющего желоба упрочнена по специальной технологии, обеспечивающей неизменность геометрических размеров изделия.
• Применение стрелы прогиба гарантирует надежное прижатие верхней части «ложки» клина к внутренней стенке обсадной колонны.
• Якорное устройство, за счет особой формы плашки и её строгой перпендикулярности внедрения зубками в стенку обсадной колонны, а также трёхточечной фиксации, надежно закрепляет устройство и не требует предварительной подготовки места якорения.
• За счет большой глубины направляющего желоба обеспечивается высокая точность направленного вырезания окна.

Для корректировки интервала установки клина – отклонителя в обсадной колонне предусмотрена возможность замены «башмака» клина на отрезок обсадной трубы необходимой длины Ø 102 (114) мм., с резьбой ОТТМ 102 (114) (ниппель).

Комплект фрезеров – райберов серии КФР предназначен для создания «окна» в обсадной колонне при зарезке второг ствола с использованием клина – отклонителя серии ОКМ.

В состав комплекта входят:

• фрезер – райбер «зарезной» ФРЗ
• фрезер – райбер «проходной» ФРП
• фрезер – райбер «калибрующий» ФРК

 Преимущества:

• Высокая износостойкость при вырезке «окна».
• Высокая скорость фрезерования, как по металлу, так и по горной породе которая достигается за счёт комбинированного и более агрессивного вооружения фрезеров – райберов.
• Возможность применения для вырезки нескольких «окон».
• Возможность взаимозаменяемости из разных комплектов поставок.
• Возможность работы с любым типом привода: ротор, верхний силовой привод, ВЗД, а так же их комбинирование.
