Установка для бурения и ремонта скважин УПА-60/80

Классификационный номер ET.06.01.01.01.02.04-001.370
Есть поставщики Связаться с поставщиками

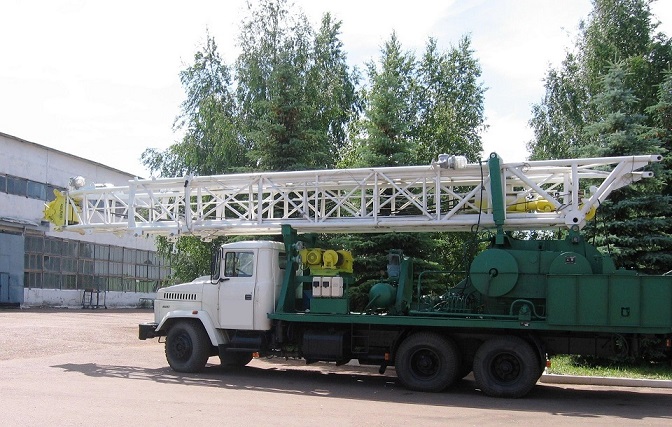

Установка для бурения и ремонта скважин УПА-60/80

Установка для бурения и ремонта скважин УПА-60/80 предназначена для:

  • разбуривания цементной пробки в трубах диаметром 5-6'' с связанных с этим процессом операций (спуска и подъема бурильных труб, промывки скважин и т.д.)
  • спуска и подъема насосно-компрессорных труб,
  • установки эксплуатационного оборудования на устье скважин,
  • проведения ремонтных работ по ликвидации аварий,
  • проведения буровых работ,
  • проведения тартальных работ.
Характеристики Установка для бурения и ремонта скважин УПА-60/80
Грузоподъемность максимальная кН (тс), не более:
- номинальная
600 (60)
- при кратковременных нагрузках
800 (80)
Монтажно-транспортная база
Автомобиль КрАЗ
Привод механизмов
Тяговый двигатель шасси КрАЗ
Мощность привода подъемной установки максимальная, кВт (л.с.), расчетная
147 (200)
Лебедка (тип)
Однобарабанная с цепным приводом, двухленточным тормозом и шинопневматической муфтой включения барабана
Скорость подъема, м/с, расчетная:
Наименьшая
0,191±5%
Наибольшая
1,444±5%
Число скоростей лебедки
4
Мачта
Телескопическая, наклонная с роликами вспомогательной лебедки, ограничителем выдвижения верхней секции и отбойным щитом
Высота до оси кронблока, м
22,4±0,4
Длина свечи, поднимаемой колонны труб, м, не более, расчетная
16
Оснастка
3х4
Диаметр каната по ГОСТ 16853-88, мм
25
Кратность полиспаста
6
Ротор с гидроприводом:
Нагрузка статистическая на стол ротора, кН (тс) , не более
600 (60)
Момент силы на столе ротора, кНм (кгсм), расчетный
6300 (630)
Частота вращения, С¹ (об/мин), расчетная:
1 режим
0,372 (22,3)
2 режим
0,75(45)
3 режим
1,185(70)
Проходное отверстие стола ротора, мм
142
Давление гидросистемы , Мпа (кгс/см²), не более
10(100)
Раскрепитель резьбовых соединений труб (тип)
гидравлический
Усилие на штоке при давлении 6 Мпа (60 кгс/см²), кН (тс)
50(5) ±5%
Длина хода штока, мм
800±20
Вал привода бурового ротора:
Частота вращения, С¹ (об/мин), расчетная:
1 скорость
3,78 (226)
2 скорость
7,48 (448)
Лебедка вспомогательная, гидравлическая
ЛГ-35-1Б
Нагрузка на крюке, кН максимальная
2,5
Скорость подъема, м/с,
0,25
Габаритные размеры подъемной установки в транспортной положении, мм, не более:
Длина
14000
Ширина
2900
Высота
4300
Масса подъемной установки в транспортном положении, кг, не более
28200
Масса агрегата в сборе с принадлежностями и запчастями, кг, не более
35540
Ресурс до капитального ремонта, ч
13000
Наработка на отказ, ч
600
Полный установленный срок службы, лет не менее
9
