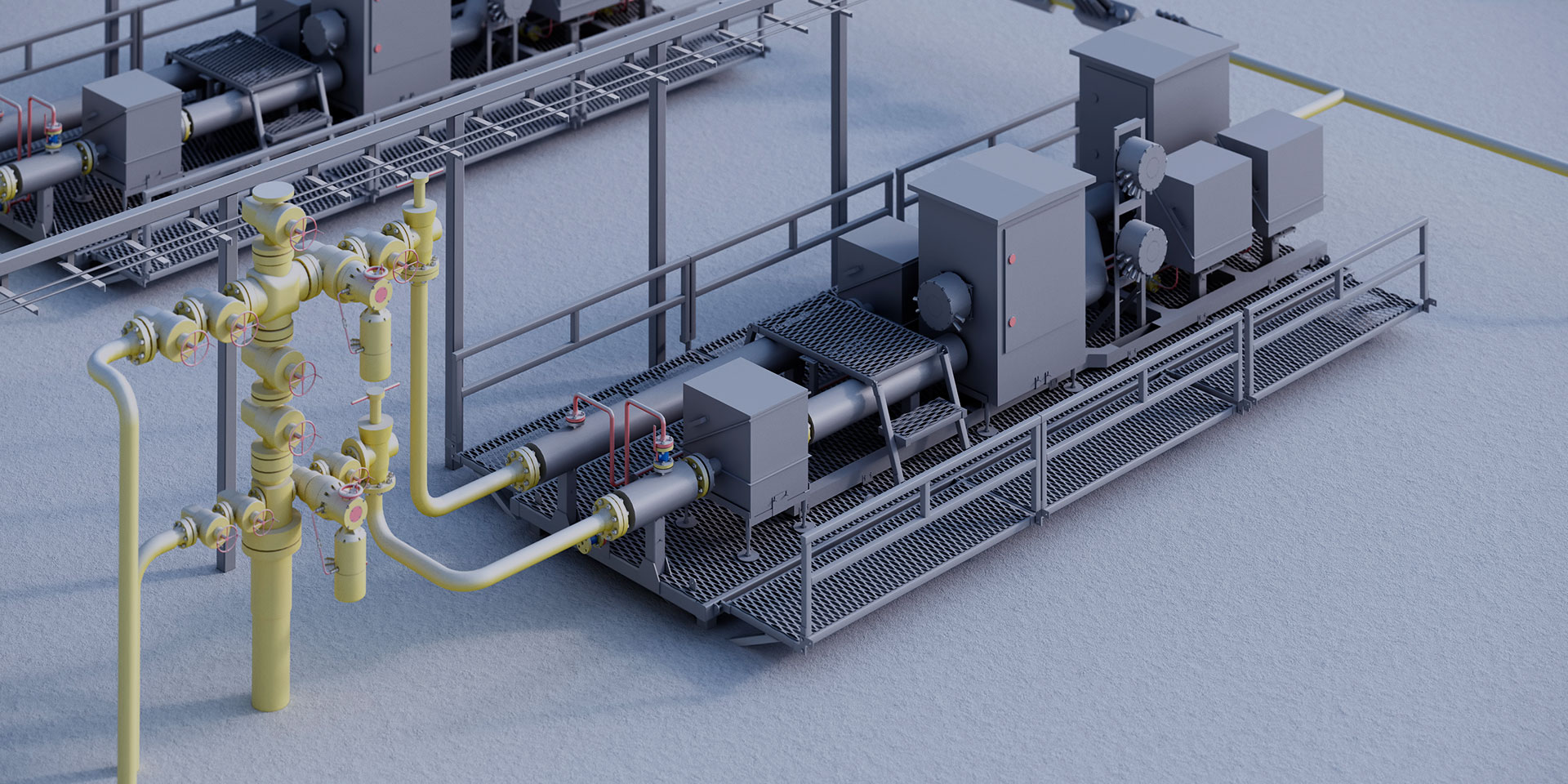

Комплекс телемеханики кустов газоконденсатных скважин (СТМ КГС) предназначен для централизованного автоматического контроля и управления работой газоконденсатных скважин.

Применение собственных разработок НПО «Вымпел» позволяет использовать комплекс как на электрифицированных промышленных площадках, так и на не электрифицированных.

Возможность использования комплекса на неэлектрифицированных промысловых площадках обусловлена сверхнизким энергопотреблением всех компонентов системы, разработанных НПО «Вымпел».

Реализованные и прошедшие испытания меры климатической защиты обеспечивают нормальное функционирование комплекса в тяжелых климатических условиях, в том числе на Крайнем Севере в условиях отсутствия обогрева.

Основные функции:

• Централизованный автоматический контроль работы газовых скважин;
• Сбор и передача в автоматическом режиме информации, полученной расходомерными узлами, установленными на шлейфах газовых скважин;
• Регулирование дебита и подача заданного расхода ингибитора гидратообразования;
• Реализация специфических комплексных алгоритмов (технологические задачи и противоаварийная защита);
• Управление запорной и отсечной арматурой шлейфа, фонтанной арматурой (ФА) и приустьевым клапаном;
• Управление системой катодной защиты (СКЗ);
• Энергообеспечение собственного функционирования за счет использования нескольких источников постоянного тока, входящих в его состав;
• Обмен информацией в цифровом виде между кустовым комплектом (КК) и диспетчерским комплектом (ДК) СТМ КГС по радиоканалу связи;
• Интеграция СТМ КГС в автоматизированную систему управления технологической подготовкой добычи газа газового промысла (АСУ ТП ДГ ГП).

Области применения:

• Газоконденсатные месторождения.
• Подземные хранилища газа.

Отличительные особенности:

• Централизованный автоматический контроль работы газовых скважин
• Сбор и передача информации в автоматическом режиме

Сбор и передача в автоматическом режиме информации, полученной расходомерными узлами, установ­ленными на шлейфах газовых скважин.

• Реализация комплексных алгоритмов

Система реализует комплексные алгоритмы управления технологическим процессом добычи природного газа, включая регулирование дебита каждой скважины, а также алгоритмы противоаварийной защиты.

• Регулирование дебита и подача заданного расхода ингибитора гидратообразования
• Энергообеспечение собственного функционирования

Энергообеспечение собственного функционирования за счет использования нескольких источников по­стоянного тока, входящих в его состав.

Принципы работы:

СТМ КГС представляет собой централизованную систему сбора, обработки, представления, хранения и передачи в системы верхнего уровня технологической информации о параметрах и режимах работы скважин, диагностики средств измерения, состояния системы энергообеспечения, а также систему дистанционного управления дебитом газовых скважин и подачей в них ингибитора.

СТМ КГС является двухуровневой системой:

• первый уровень – уровень кустовой телемеханики;
• второй уровень – уровень диспетчерского комплекта.

Контролируемый пункт СТМ КГС предназначен для:

• сбора данных, полученных с контрольно-измерительных и исполнительных устройств, установленных на шлейфах газовых скважин и коллекторе;
• контроля системы катодной защиты (СКЗ);
• передачи собранных данных по радиоканалу в пункт управления (ПУ);
• сигнализации тревог при несанкционированном доступе;
• обеспечения своей работоспособности за счет контроля параметров энергообеспечения и температуры воздуха в блок-боксе.

Контроллеры шкафа телемеханики контролируемого пункта с минимально возможным периодом считывают данные, накопленные в памяти контрольно-измерительных приборов, и данные с исполнительных устройств и передают их по радиоканалу в блок электроники ПУ СТМ КГС в соответствии с сеткой опроса.

Собранные данные отображаются на экране терминала АРМ инженера, архивируются и могут передаваться в ИУС верхнего уровня.
