Комплексная система телеметрии для одновременно-раздельной эксплуатации «ИРЗ ТМС-ОРД2» предназначена для мониторинга разработки скважин при раздельной эксплуатации двухпластовых объектов в скважинах при помощи установок с одним погружным электродвигателем и двумя насосами по схеме «ЭЦН-ПЭД-ЭЦН».

В составе системы:

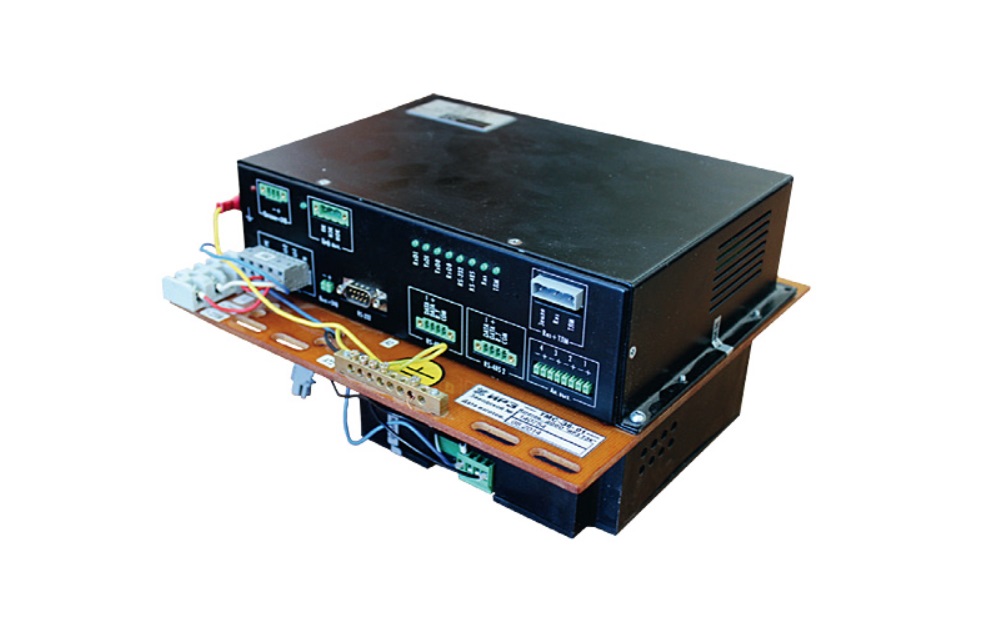

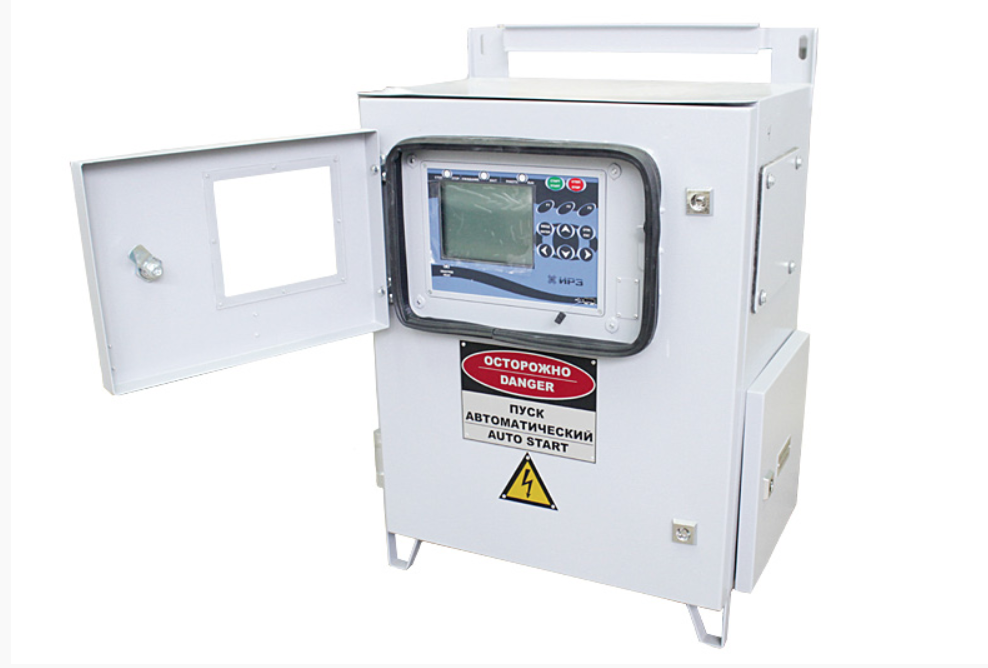

• наземный блок ТМС-Э6-02 или АСПТ

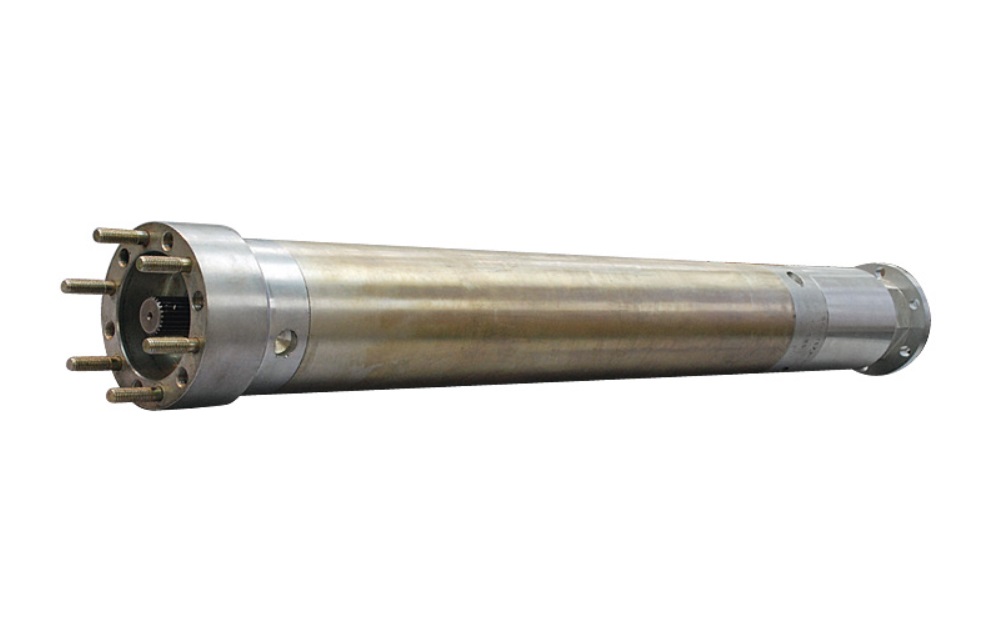

• блок погружной серии БП-117ПРД

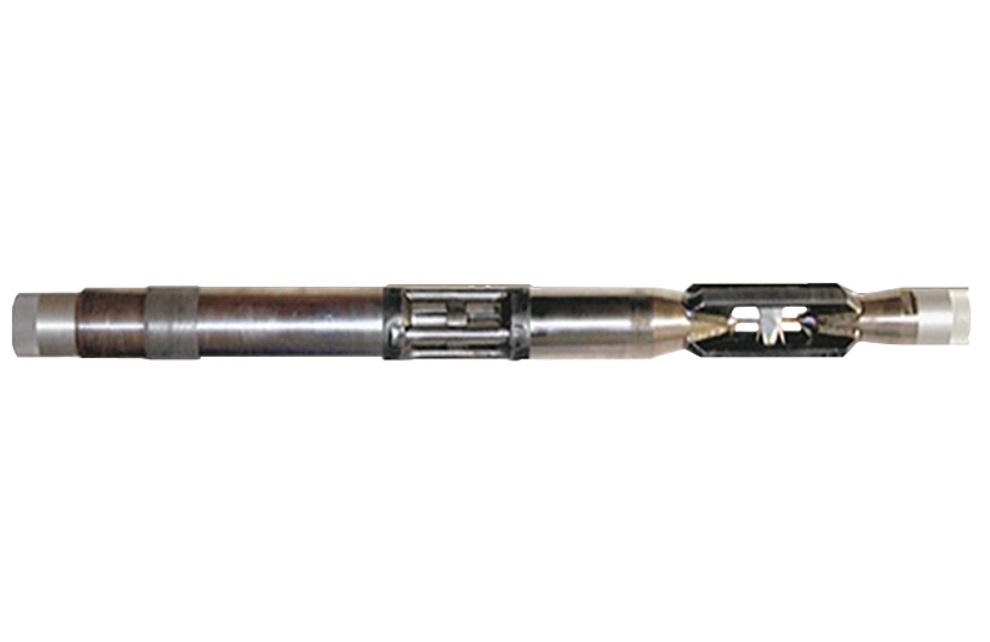

• блок геофизический «САКМАР-4Д-ЭЦН»

Контролируемые параметры:

• давление на приёме насосной установки
• температура масла ПЭД
• температура пластовой жидкости
• температура жидкости верхнего пласта
• уровень вибрации ПЭД
• сопротивление изоляции силового кабеля и ПЭД
• давление на приеме нижнего насоса
• влагосодержание жидкости нижнего пласта
• дебит нижнего пласта

Использование «ИРЗ ТМС-ОРД2» позволяет системам, управляющим работой УЭЦН, обеспечить:

• защиту и оптимизацию работу УЭЦН
• автоматическое поддержание заданного уровня жидкости в скважине
• получение данных для гидродинамических исследований скважины

ТМС-Э6 питает погружной блок БП-117ПРД через кабель питания погружного электродвигателя. БП-117ПРД имеет проходной вал и подключается между ПЭД и нижней гидрозащитой. Геофизический прибор «САКМАР» подключается через геофизический кабель на приеме нижнего насоса и проводит замеры давления, температуры, обводненности и дебита нижнего пласта.

Преимущества:

• система погружной телеметрии имеет защиту от повышенного напряжения до 3000 В
• совместимость со всеми станциями управления российского производства
• высокая частота обновления телеметрической информации — не реже 1 раза за 40 с
• возможность ведения одновременно-раздельной эксплуатации двух пластов в однолифтовой компоновке с минимальными изменениями стандартной УЭЦН.
