Комплексная система телеметрии для одновременно-раздельной эксплуатации «ИРЗ ТМС-ОРД1» предназначена для мониторинга разработки многопластовых объектов в скважинах, оборудованных УЭЦН, в режиме реального времени. Система обеспечивает предварительную обработку, визуализацию и интерпретацию скважинной информации, а также дистанционный контроль работы УЭЦН.

В составе системы:

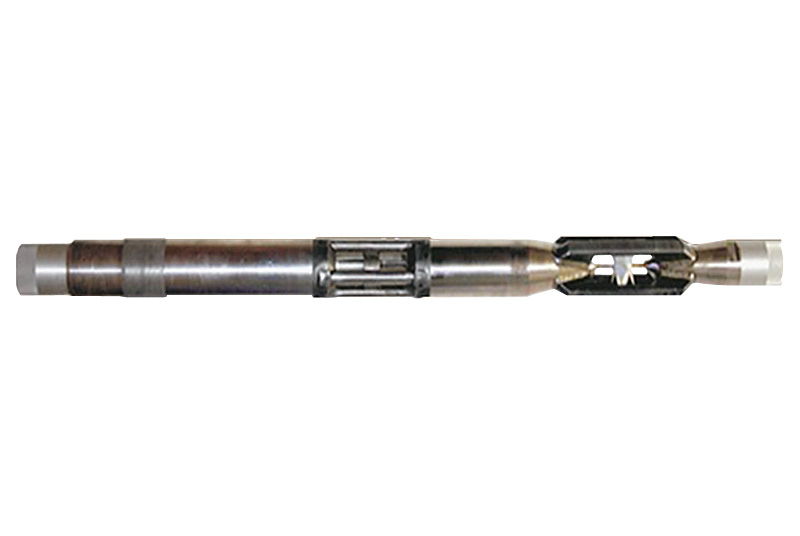

• скважные геофизические модули типа «САКМАР-5Д-ЭЦН»
• погружной блок серии БП-103Д1
• наземный блок АСПТ

Контролируемые параметры:

• давление на приёме насосной установки
• давление масла ПЭД
• температура масла ПЭД
• температура пластовой жидкости
• температура статорной обмотки ПЭД
• уровень вибрации ПЭД
• сопротивление изоляции силового кабеля и ПЭД
• геофизическая информация по каждому пласту: давление, температура, расход жидкости, обводненность скважины

Использование «ИРЗ ТМС-ОРД1» позволяет системам, управляющим работой УЭЦН, обеспечить:

• защиту и оптимизацию работу УЭЦН
• автоматическое поддержание заданного уровня жидкости в скважине
• получение данных для гидродинамических исследований скважины

Мониторинг разработки многопластовых объектов в скважинах осуществляется с помощью технологии, использующей стандартный силовой кабель УЭЦН для передачи геофизической, гидродинамической и технологической информации от размещенных под УЭЦН комплексных многопараметровых измерительных модулей и блока ТМС.

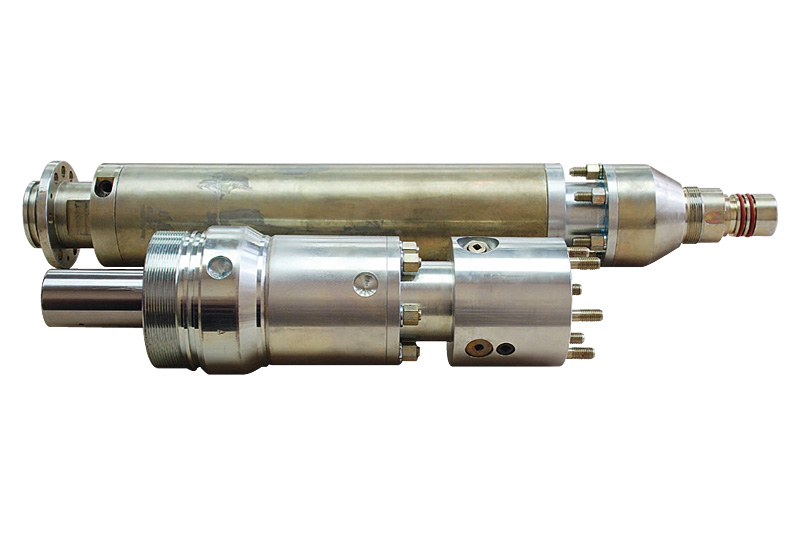

Погружной блок БП-103Д с датчиками и устройством по приёму информации от геофизического модуля крепится к нижней части УЭЦН с помощью опоры подшипника. Нижний торец БП-103Д снабжён стандартным разъёмом для подсоединения геофизического кабеля.

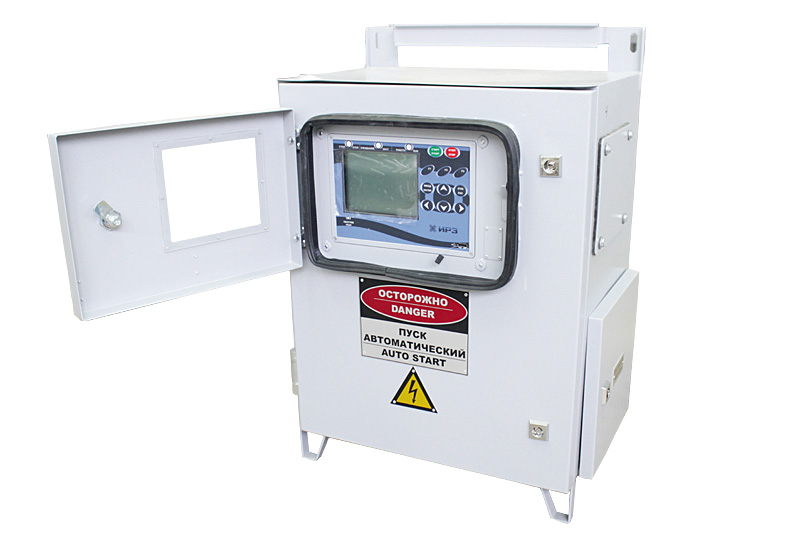

Наземный блок АСПТ устанавливается снаружи станции управления любого производителя и не требует доработки станции управления.

Передача информации от блока ТМС и комплексных многопараметровых измерительных модулей осуществляется по силовому кабелю питания УЭЦН в цифровом виде без искажений на рабочее место специалиста через GSM-модем, в станцию управления и систему телемеханики по запросу через интерфейс RS-232 или RS-485, а также на USB-носитель. Накопление информации ведётся на наземном блоке, объем памяти позволяет архивировать данные, полученные за 30 дней при максимальной скорости опроса датчиков.

Поверка приборов производится на заводе-изготовителе при производстве и раз в год любым аккредитованным центром стандартизации и метрологии при поднятии установки.

Преимущества:

• мониторинг разработки многопластовых объектов в режиме реального времени
• гидродинамические исследования в остановленных скважинах при отключении или изменении режима работы электронасоса без выключения УЭЦН
• оперативный контроль и дистанционное управление режимом работы УЭЦН
• при площадном применении технологии «ОРД1» — дистанционное управление разработкой месторождения, осуществление дистанционного контроля и управления оборудованием, установленным на нефтяном месторождении
• возможность просмотра текущих параметров, истории работы станции управления, построения графиков, формирования отчета в формат MS Excel и WellView.
