Назначение насоса

Насос предназначен для добычи высоковязкой нефти. Изготавливается по патенту "Лукойл-Коми".

Состав насоса

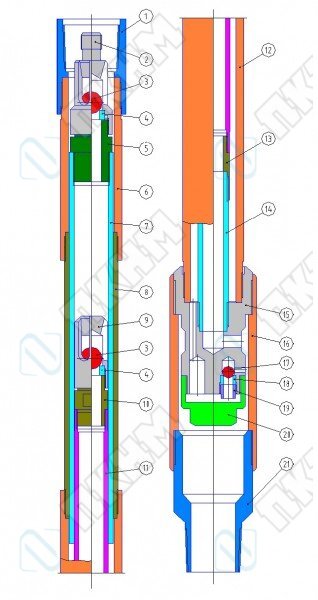

Насос состоит из неподвижного цилиндра (8) с верхним (6) и нижним (12) удлинителями и присоединительной муфты (1). К нижнему удлинителю (12) крепится корпус (15) разрядного клапана, состоящего из шарика (17) и седла (18), зафикси- рованного держателем седла (19) и закрытого крышкой (20). Внутри неподвижного цилиндра (8) к корпусу (15) закреплен патрубок (14), который через переводник (13) связан с неподвижным плунжером (11). В верхней части плунжера (11) установлен всасывающий клапан, состоящий из клетки (9), шарика (3), седла (4) и переводника (10). Кроме того, внутри цилиндра (8) с зазором, соответствующим заданной группе посадки, установлен подвижный цилиндр (7). В верхней части цилиндра (7) находится нагнетательный клапан, состоящий из клетки (2), шарика (3), седла (4) и переводника (5). Цилиндр (7) и плунжер (11) также образуют пару с зазором, соответствующим необходимой группе посадки. К корпусу (15) разрядного клапана посредством муфты (16) крепится переводник (21), который служит для присоединения фильтра или хвостовика (в состав насоса не входят).

Работа насоса

Наземный привод – станок-качалка – посредством штанговой колонны, к которой с помощью автоматического сцепного устройства (в состав насоса не входит) крепится клетка (2), приводит в возвратно-поступательное движение подвижный цилиндр (7) с установленным в нем нагнетательным клапаном. При ходе подвижного цилиндра (7) вверх (цикл всасывания) давление в надплунжерной зоне снижается, и под давлением столба жидкости в затрубном пространстве открывается всасывающий клапан, установленный на плунжере (11). Происходит заполнение надплунжерной зоны скважинной жид- костью. В разрядной камере, образуемой свободным пространством между неподвижными удлинителем (12) и патруб- ком (14), давление снижается от давления на приеме насоса при крайнем нижнем положении подвижного цилиндра (7) (нижняя мертвая точка) до давления разрежения, соответствующего термодинамическим условиям среды, находящейся в разрядной камере насоса при крайнем верхнем положении подвижного цилиндра (7) (верхняя мертвая точка). Давление разрежения определяется длиной хода подвижного цилиндра (7), величиной «мертвого» пространства в разрядной камере и величиной утечек в разрядную камеру. При ходе подвижного цилиндра (7) вниз газожидкостная смесь в надплунжерной зоне сжимается до давления, равного давлению на выходе насоса в колонне НКТ, нагнетательный клапан открывается, и скважинная жидкость из надплунжерной зоны нагнетается в колонну НКТ. При этом всасывающий клапан закрыт. Давление в разрядной камере изменяется от давления разрежения при положении подвижного цилиндра (7) в верхней мертвой точке до давления на приеме насоса при положении подвижного цилиндра (7) в нижней мертвой точке. Утечки жидкости, по- павшей в разрядную камеру во время движения подвижного цилиндра( 7) вверх, выдавливается в затрубное пространство подвижным цилиндром (7) при его ходе вниз через разрядный клапан. Далее цикл повторяется. Давление разрежения, создаваемое в разрядной камере насоса, создает дополнительное, направленное вниз, усилие, воз- действующее на подвижный цилиндр (7), а следовательно, и на колонну насосных штанг, которое снижает вероятность их «зависания» в процессе работы при добыче высоковязких нефтей.
