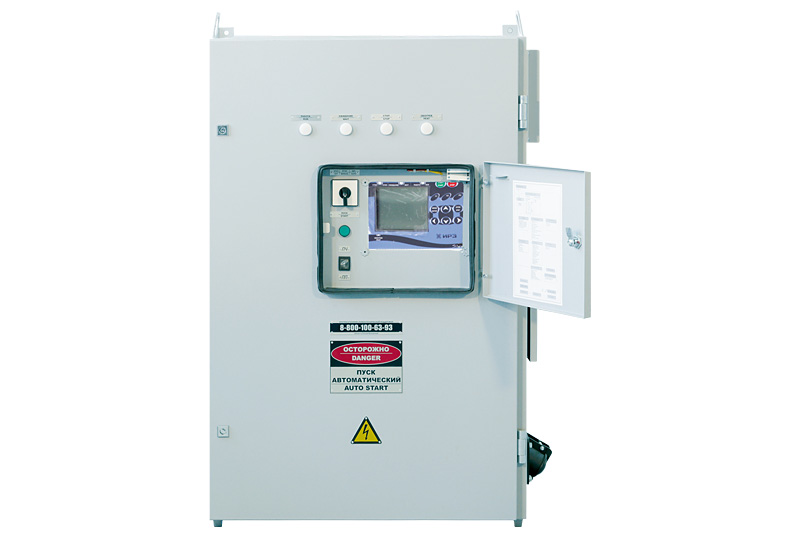

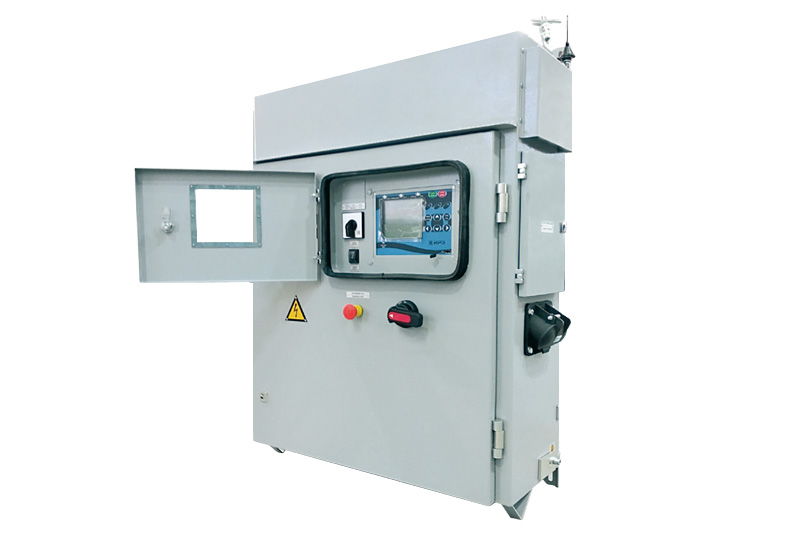

Станции управления серии ИРЗ-410 с частотным регулированием для ШГН и ШВН предназначен для управления, контроля параметров и защиты электродвигателей ШГН/ШВН мощностью от 5 до 75 кВт с возможностью плавного разгона, торможения и регулирования частоты вращения.

Обеспечивает:

• управление в ручном или автоматическом режиме
• плавный разгон и торможение
• снижение потребления электроэнергии
• регулирование частоты вращения ротора электродвигателя
• запуск с раскачкой при тяжелом пуске
• непрерывный контроль напряжения электрической сети, порядка чередования фаз, значений токов по трем фазам
• вычисление дисбаланса напряжений и токов, дисбаланса станка-качалки, коэффициента мощности, коэффициента загрузки, потребленной мощности, времени наработки
• регистрацию контролируемых параметров и причин отключения в реальном времени с сохранением записей при отключении питания
• минимизацию аварийных отключений и увеличение дебита за счет автоматического регулирования частоты качаний
• защиту оборудования от аварийных режимов, вызванных нарушениями в электрической сети и в установке ШГН
• автоматическое повторное включение при возвращении параметров в рабочую зону

Станция управления обеспечивает подключение:

• в кустовую телемеханику (нормально замкнутый или нормально разомкнутый контакты)
• в SCADA-систему посредством интерфейса RS-232 или RS-485 по протоколу обмена Modbus RTU
• GPRS-модема с возможностью вывода информации в сеть Интернет
• беспроводного или проводного динамографа
• устьевых датчиков давления и температуры
• датчика температуры и вибрации электродвигателя

Опции:

• входной сетевой фильтр для обеспечения коэффициента искажения синусоидальности кривой напряжения и тока на входе станции управления не более 5%
• возможность отображения графиков и динамограмм
• построение динамограмм без динамографа
• возможность работы с вентильными электродвигателями
• интеллектуальные алгоритмы управления: расчет коэффициента заполнения насоса, дебита, нагрузок на глубинное и наземное оборудование, автоматическая настройка на максимальный дебит, снижение ударов плунжера о жидкость
• возможность изготовления станции управления с исполнением шкафа со степенью защиты IP66

Преимущества:

• возможность изменения частоты качаний без смены шкивов и останова
• возможность подключения телеметрических (термоманометрических) систем различных производителей
• возможность подключения динамографа
• возможность сохранения истории на USB-носитель
• графический жидкокристаллический дисплей
• обновление программного обеспечения без останова УШГН
• архив динамограмм — до 500 записей
• соответствие требованиям нефтяных компаний и ГОСТ Р51321.1-2007
• возможность установки в станции управления комплекта учёта электроэнергии, внесённого в Государственный реестр средств измерений

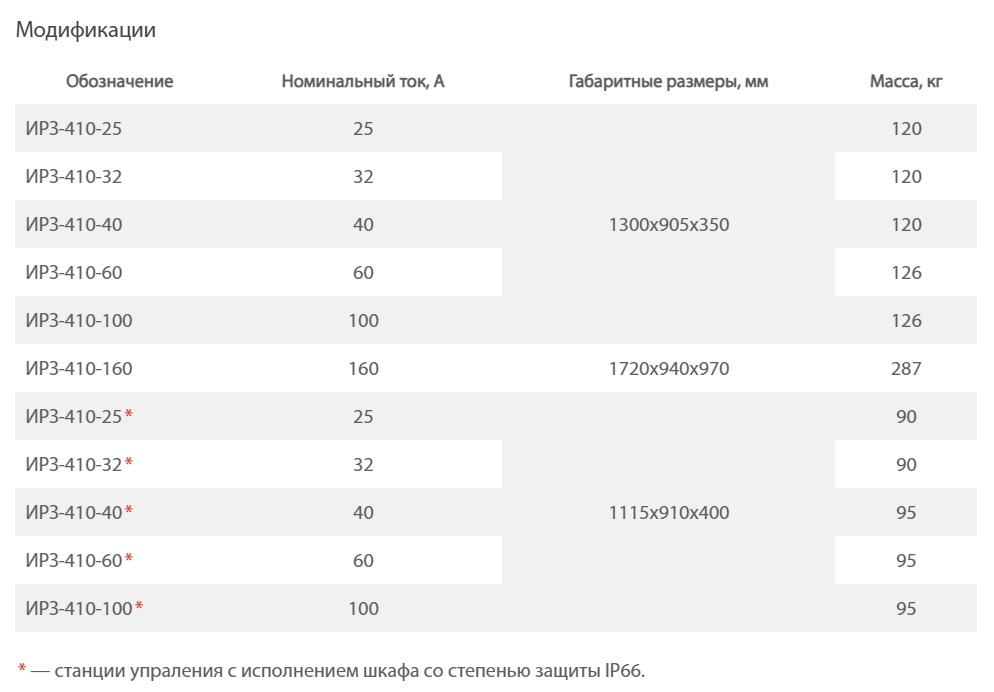

Список модификаций на фото ниже.
