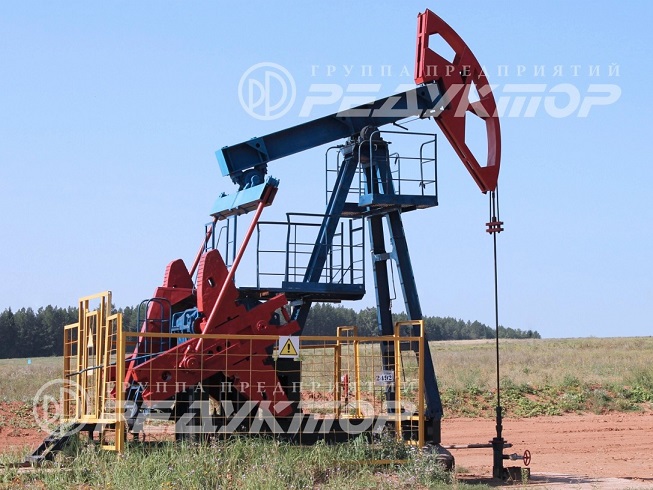

Станок-качалка СКДР6-3 предназначен для индивидуального механического привода штангового насоса нефтяной скважины, с нагрузкой на сальниковом штоке не более 60кН.

Основные кинематические размеры СКДР6 соответствуют размерам станков-качалок СКД6 (ГОСТ 5866-76 и ОСТ 26-16-08-87) Станок-качалка СКДР6-3 является альтернативой его аналогам ПШГН6.

Станок-качалка конструктивно представляет собой индивидуальный балансирный привод шгн, состоящий из редуктора для станка качалки и сдвоенного четырехзвенного шарнирного механизма, с роторным уравновешиванием, преобразующим вращательное движение кривошипов в вертикальное движение канатной подвески сальникового штока с прикрепленной к нему колонной насосных штанг.

Основным узлом станка-качалки является цилиндрический трехступенчатый редуктор Ц3НШ-450-28 с шевронными передачами.

Число качаний (число двойных ходов) станка-качалки устанавливается соответствующим подбором:

• частоты вращения двигателя;
• диаметра ведущего шкива на электродвигателе;
• передаточного числа редуктора.

Изменение длины хода сальникового штока (плунжера штангового насоса) производится установкой пальцев нижних головок шатунов в соответствующие гнезда кривошипов (одинаковые с обеих сторон). Нижняя площадка с лестницей и кожухом ременной передачи - откидная для удобства обслуживания привода и замены двигателя.

Станок-качалка СКДР обладает следующими преимуществами по сравнению с выпускаемыми в России другими типами станков-качалок:

• Обеспечивает оптимальный процесс нефтедобычи за счет расширения диапазона числа качаний в сторону их уменьшения. Станок-качалка комплектуется цилиндрическим трехступенчатым шевронным редуктором Ц3НШ-450-28. По желанию Заказчика возможна комплектация редуктором Ц2НШ-450-28.
• Снижает энергопотребление за счет применения электродвигателей меньшей мощности.
• Вид климатического исполнения У1, УХЛ1 по ГОСТ 15150-69. Для климатического исполнения УХЛ1 металлоконструкции станка-качалки выполнены из хладоустойчивой стали 09Г2С ГОСТ 19281-89.
• Применение складной трехопорной стойки, подредукторной тумбы и площадок обслуживания ускоряет монтаж и облегчает эксплуатацию.
• Выходной вал редуктора для станка качалки оснащен ограничителями для предотвращения схода кривошипов.
• Тело балансира станка-качалки выполнено из широкополочного двутавра, что при уменьшении металлоемкости позволяет избежать неравномерного распределения нагрузки в сварной конструкции, а также скапливания конденсата в теле балансира и как следствие - коррозии.
• Головка балансира расположена на одном пальце и в рабочем положении фиксируется пружинным фиксатором, расположенным на теле балансира.
• На крышках опоры балансира, опоры траверсы и нижних головок шатунов предусмотрены отверстия
• для закачки пластичной смазки, выхода старой смазки и удаления воздуха при шприцевании узлов.
• Предусмотрены защита клиноремённой передачи и винта натяжения ремней от атмосферных
• осадков.
• Натяжение ремней производится вертикальным перемещением электродвигателя с последующей фиксацией.
• Концы входного вала редуктора конические для облегчения съёма при обслуживании.
• Поставка осуществляется транспортными пакетами.
• Унификация отдельных узлов.
• Ограждение, регулируемое по высоте в зависимости от конструкции фундамента.
• Все типоразмеры оборудования имеют минимальный удельный вес при оптимальном тяговом усилии.
