НАЗНАЧЕНИЕ

Насосы погружные винтовые сдвоенные типа ЭВН 5 и установки на их основе предназначены для откачки пластовой жидкости повышенной вязкости из нефтяных скважин с условным диаметром колонны обсадных труб 146 мм по ГОСТ 632-80. Минимальный внутренний диаметр – 121,7 мм.

Содержание в откачиваемой жидкости механических примесей - не более 0,8 г/л, свободного газа на приеме насоса по объему - не более 50%, воды не более 99%.

Максимальная температура жидкости в пластовых условиях – 343 К (70°С) для насосов с обоймами из резины 2Д-405. Максимальная вязкость жидкости в пластовых условиях - 1×10-3 м2/с.

КОНСТРУКЦИЯ

Установка  состоит из насоса, электродвигателя с гидрозащитой, линии токоподвода с муфтой кабельного ввода, станции управления, и трансформатора.

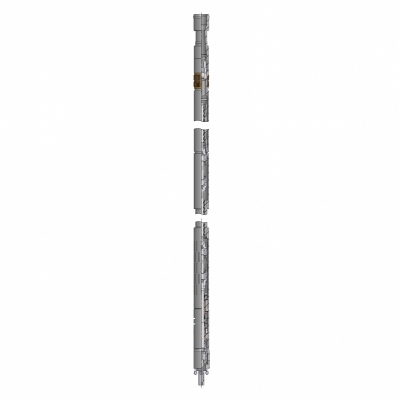

Насос состоит из двух пар рабочих органов (обоймы с винтами) с правым и левым направлением спирали, двух эксцентриковых муфт, основания с пятами из силицированного графита, обгонной муфты, предохранительного клапана и корпусных деталей.

В верхней части насоса расположен предохранительный клапан. Тип клапана оговаривается при заказе. В насосах исполнения К используется специальная приставка, устанавливаемая между протектором и электродвигателем, которая исключает попадание глинистого раствора в зону пусковой муфты.

Погружной насосный агрегат на насосно-компрессорных трубах спускается в скважину. К трубам специальными поясами крепится кабель. Запуск электродвигателя осуществляется через устройство комплектное. При работе установки крутящий момент через вал протектора, пусковую муфту, приводной вал и эксцентриковые муфты насоса передается рабочим винтам.

Жидкость через фильтры засасывается одновременно верхней и нижней винтовыми парами.

Две пары рабочих органов (обойма-винт) работают параллельно и создают давление, необходимое для подъема жидкости на поверхность. Подача насоса равна сумме подач двух рабочих пар, а напор насоса равен напору каждой рабочей пары.

ПРИМЕНЕНИЕ

• нефтегазодобывающими компаниями для добычи тяжелой высоковязкой нефти с большим содержанием механических примесей из мало- и среднедебитных и высокообводненных скважин при этом насосы работают на пониженной частоте вращения (100-500 об/мин), что может увеличить их гарантированный ресурс наработки до 700-800 суток
• нефтегазодобывающими компаниями в качестве более эффективного и дешевого метода механизированной добычи нефти, основанного на малой энерго- и металлоемкости, заменяющего традиционный способ подъема нефти центробежными и штанговыми насосами

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• насосы оборудованы предохранительной муфтой, предотвращающей поломку насоса при запуске с неправильным направлением вращения;
• способны перекачивать жидкости с большой вязкостью.
• применение насосов возможно в широком диапазоне подач, за счет возможности изменения подачи, путем изменения частоты вращения;
• насосы ЭВН работают на пластовых жидкостях с большим содержанием газа, не требуют установки газосепаратора перед насосом
