Система термоманометрическая (ТМС) погружной телеметрии "РУМБ ТМС-02" предназначена для измерения в процессе добычи нефти следующих параметров:

• температуру статорной обмотки погружного электродвигателя (ПЭД);
• температуру флюида на приёме насоса;
• давление флюида на приеме насоса;
• давление масла ПЭД;
• виброускорение ПЭД в осевом и радиальных направлениях;
• угловое отклонения УЭЦН от вертикальной оси;
• сопротивление изоляции силового кабеля.

ТМС "РУМБ ТМС-02" применяется в составе установок электроцентробежных насосов. Параметры, измеренные ТМС, позволяют системам, управляющим работой УЭЦН, осуществлять:

• дополнительную защиту погружного электродвгателя;
• оптимизацию работы УЭЦН
• автоматическое поддержание заданного уровня жидкости в скважине
• автоматизированное получение данных для гидродинамических исследований скважины

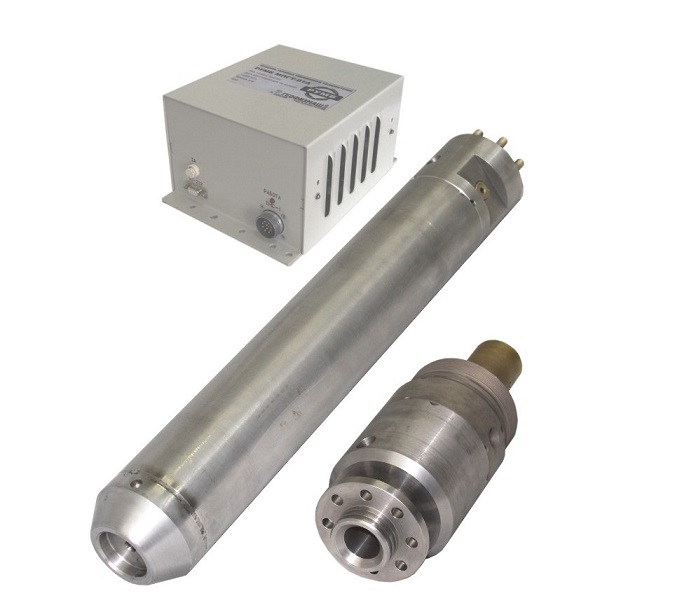

В состав системы "РУМБ ТМС-02" входят три модуля:

1. погружной модуль "РУМБ МГТ-02" устанавливается через переходную муфту в нижней части двигателя, подключается к обмотке, соединенной в "звезду", и содержит датчики, электронную часть, блок защиты электронной части от высокого напряжения и разъем интерфейса расширения для подключения дополнительных глубинных приборов;
2. переходная муфта производится в различных модификациях для установки ТМС на любые серийно выпускаемые ПЭД диаметром от 103 мм и более, по дополнительной заявке переходная муфта может содержать отсек с масляным фильтром для ПЭД;
3. наземный модуль "РУМБ МПГТ-02" устанавливается в шкаф станции управления и служит для приема, обработки и передачи в контроллер станции управления (КСУ) информации, полученной от погружного модуля, а также производит непрерывное измерение сопротивления изоляции системы "кабель-электродвигатель";

В базовую комплектацию ТМС входят наземный модуль, переходная муфта без масляного фильтра, погружной модуль с датчиком давления на приеме насоса, датчиком температуры на приеме насоса, датчиком температуры обмотки ПЭД и блоком защиты от высокого напряжения до 1500В.

Дополнительно могут быть установлены:

• датчики виброускорений ПЭД;
• датчик угла наклона ПЭД;
• защита электронной части погружного модуля от высокого напряжения до 3000 В;
• переходная муфта с масляным фильтром для ПЭД;
• интерфейс расширения для подключения дополнительных глубинных приборов;

Отличительные особенности:

• высокая точность измерений;
• датчики давления и температуры флюида на приеме насоса непосредственно сообщаются с внешней средой;
• для измерения давления применяются высокоточные тензометрические датчики;
• возможно производить измерение угла наклона ПЭД как в процессе спуска УЭЦН так и при ее эксплуатации;
• высокая частота измерения сопротивления изоляции обеспечивает быстрое срабатывание защиты контроллера (не более 0,09 с);
• передача информации от погружного модуля в наземный осуществляется по силовому кабелю при помощи цифрового сигнала;
• защита электронной части погружного модуля от высокого напряжения (до 1500 или до 3000 В в зависимости от комплектации) позволяет использовать мегомметр без риска повреждения погружного модуля;
• возможность подключения мегомметра без соблюдения полярности;
• простота монтажа;
• высокая коррозионная стойкость и износостойкость погружного модуля;
• возможность установки масляного фильтра для ПЭД;
• наличие в наземном модуле двух коммуникационных цифровых интерфейсов (RS-232 и RS-485) для связи с контроллером станции управления;
• возможность сопряжения наземного модуля через цифровые каналы с любой станцией управления;
• наличие в наземном модуле трех универсальных аналоговых выходов, настраиваемых при помощи коммуникационной программы;
• интерфейс расширения позволяет подключать к ТМС дополнительные глубинные приборы.
