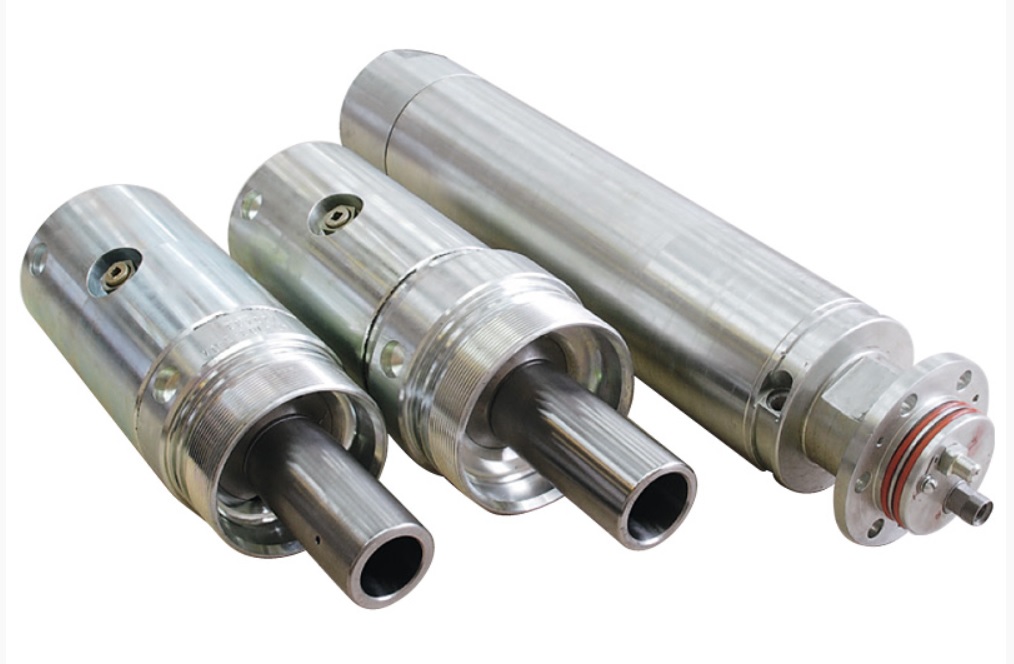

Система погружной телеметрии для «жестких» условий эксплуатации «ИРЗ ТМС» предназначена для контроля и оптимизации работы установок электроцентробежного насоса (УЭЦН) в условиях высокого напряжения погружных электродвигателей (ПЭД), высокого уровня помех, на глубинах до 6 000 метров, при температурах пластовой жидкости до 150 °С (в специальном исполнении до 180 °С с кратковременным перегревом до 200 °С).

В составе системы:

• блок погружной (БП)

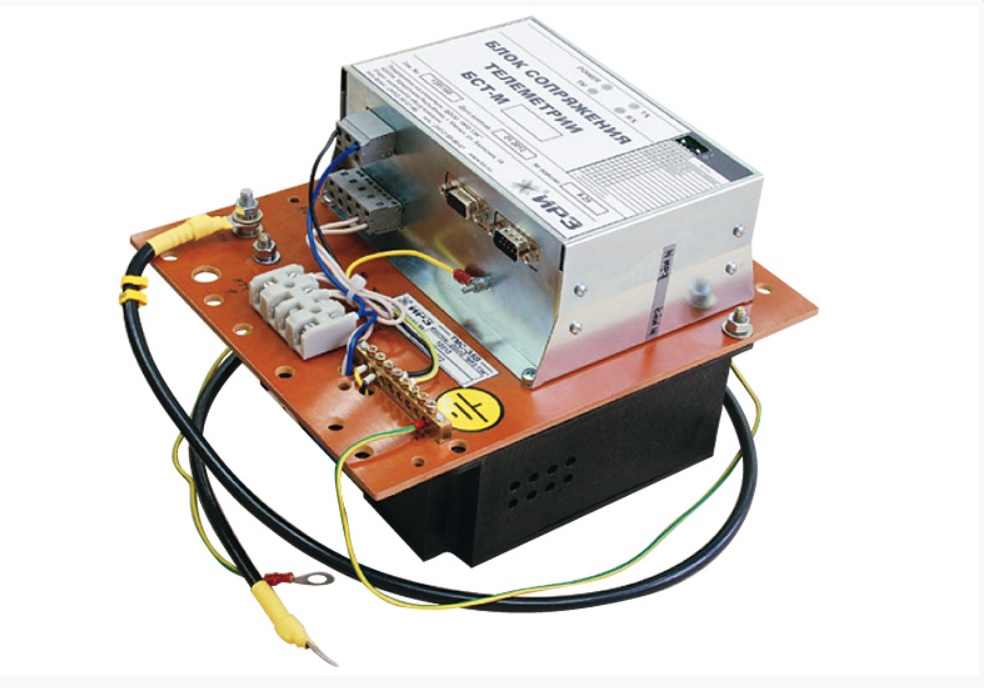

• наземный блок ТМС-Э5-01 или АСПТ
• в зависимости от модификации, опора подшипника — адаптер для стыковки БП к ПЭД

Контролируемые параметры

• давление на приёме насосной установки
• давление масла ПЭД
• температура масла ПЭД
• температура пластовой жидкости
• температура статорной обмотки ПЭД
• уровень вибрации ПЭД
• сопротивление изоляции силового кабеля и ПЭД

Использование ТМС позволяет системам, управляющим работой УЭЦН, обеспечить:

• защиту и оптимизацию работы УЭЦН
• автоматическое поддержание заданного уровня жидкости в скважине
• получение данных для гидродинамических исследований скважины

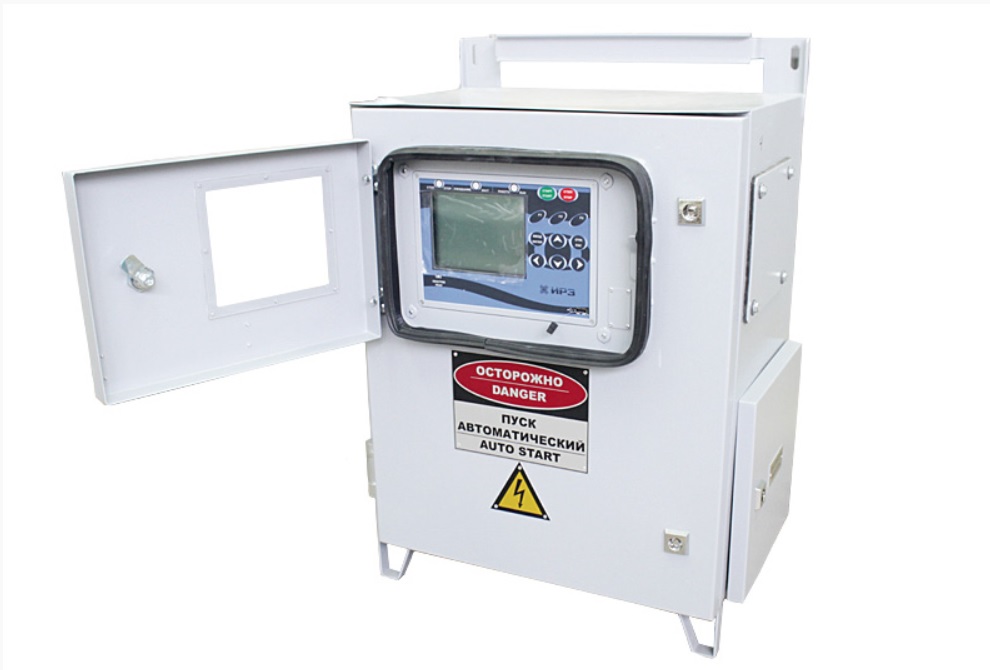

Погружной блок монтируется напрямую к нижней части ПЭД или через опору подшипника и адаптер, поставляемых отдельно под конкретный тип погружного электродвигателя. Наземный блок ТМС-Э5 устанавливается внутри станции управления. Телеметрическая информация с погружного блока передаётся через силовой кабель питания ПЭД, обрабатывается в наземном блоке и поступает на станцию управления.

Опции:

• встроенный дисплей
• USB-архив в ТМС-Э5
• сбор, отображение и передача текущих параметров по GSM-каналу на сервер потребителя, возможность просмотра текущих параметров, истории работы станции управления, построения графиков, формирования отчета в формат MS Excel и WellView
• аккумуляторная батарея для снятия кривой восстановления давления при отключении электропитания
• подключение термопары, встроенной в двигатель (J или K типа)
• релейные и аналоговые выходы для подключения к станциям управления старых типов

Преимущества

• защита от повышенного напряжения при коротком замыкании силового кабеля или ПЭД до 5000 В
• надёжная передача параметров при напряжении до 1000 В на нулевой точке
• датчики давления на приёме насоса непосредственно сообщаются с внешней средой
• измерение давления на приёме насоса с разрешением 0,01 кгс/см2
• возможность восстановления блоков при помощи ремонтных комплектов без необходимости последующей калибровки
• устойчивый приём при снижении сопротивления изоляции системы «ТМПН — Кабель — ПЭД» до 5 кОм
• совместимость со станциями управления любого российского производителя
• полная линейка модификаций погружных блоков для подключения к ПЭД диаметром от 70 мм до 185 мм
• есть модификации ТМС под технические требования ПАО «Лукойл», ПАО «Сургутнефтегаз», ПАО «Роснефть»
