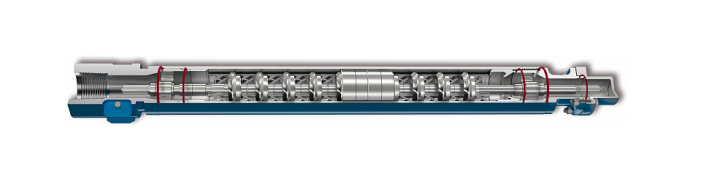

По­гружные вентильные электродвигатели серии ВПЭД в габарите 117 мм (460 серия) предназначены для работы в качестве привода для винтовых насосов – при скорости вращения до 1500 об/мин и центробеж­ных насосов – при скорости вращения до 4200 об/мин. Возможно регулирование частоты вращения ротора электродвигателей в диапазоне от 500 до 4200 об/мин.

Вентильные электродвигатели — это энерго­эффективное оборудование нового поколения. Электродвигатели изготавливаются трехфазны­ми, маслозаполненными, односекционными. По­люса на роторе образуются постоянными магни­тами из сплавов редкоземельных элементов. По конструкции ротора электродвигатели относятся к типу IPM (Interior Permanent Magnet). Постоян­ные магниты установлены внутри секций ротора из электротехнической стали. Количество полю­сов вентильного электродвигателя зависит от количества магнитов, расположенных в попереч­ном сечении секции ротора.

Вентильные электродвигатели имеют высокую степень унификации с серийно выпускаемыми асинхронными двигателями за счет применения комплектующих изделий и материалов, которые используются в асинхронных электродвигателях.

Питание и управление работой вентильных элек­тродвигателей осуществляется специальными станциями управления с неявным датчиком определения положения ротора по определенно­му алгоритму. Частота вращения и полезная мощ­ность на валу вентильных электродвигателей на­прямую зависит от частоты тока формируемого станцией управления.

Преимущества вентильных электродвигателей по сравнению с асинхронными электродвигателями:

• Высокие значения КПД и коэффициента мощности;
• Габаритная длина и масса меньше на 40% при одинаковой мощности;
• Пониженное тепловыделение;
• За счет уменьшения рабочего тока - меньше потери в кабельной линии, СУ и ТМПН;
• За счет меньшей длины - возможна эксплуатация УЭЦН в сильно искривленных и горизонтальных скважинах;
• Регулируемый диапазон частоты вращения при постоянном моменте на валу;
• Значительно увеличенная мощность двигателя в односекционном исполнении;
• Пониженное энергопотребление.
