OilGasServiceМаксимально допустимое давление на входе в насос ЦНС не более 0,3 МПа (3 кг/см2).
Минимально допустимое давление на входе в насос ЦНСГ не менее 0,1 МПа (1 кг/см2), максимально допустимое не более 0,3 МПа (3 кг/см2).

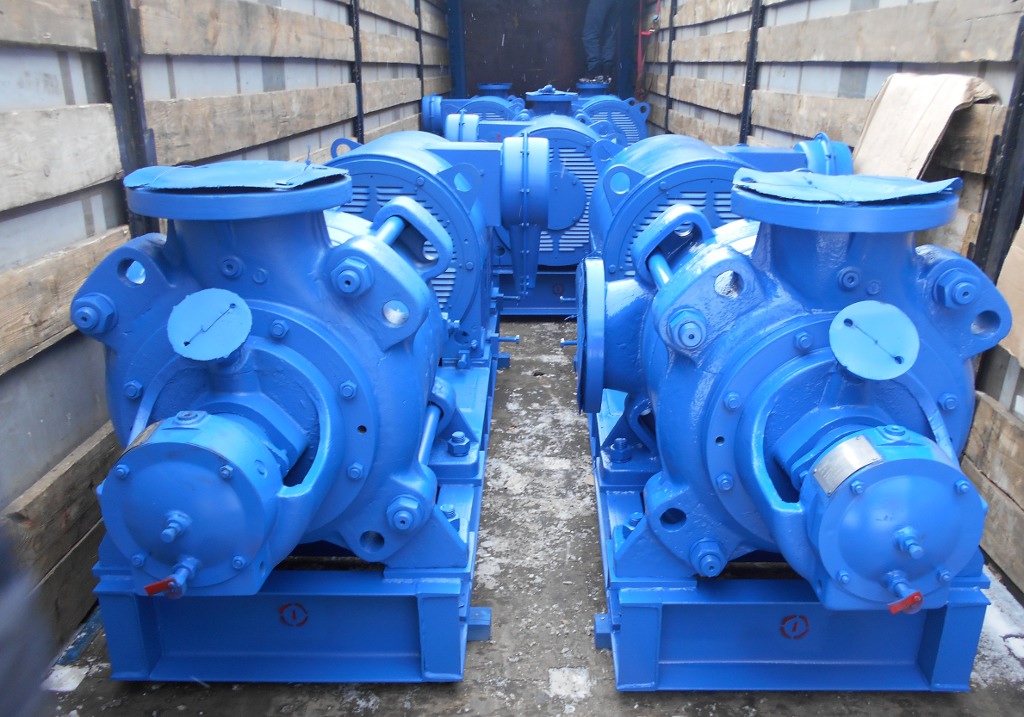

Многоступенчатый секционный центробежный насос ЦНСА (ЦНСГА) 300-120
Классификационный номер
ET.05.01.01.03.01.01.02.03-001.555
Характеристики Многоступенчатый секционный центробежный насос ЦНСА (ЦНСГА) 300-120
Число ступеней насоса
2
Тип насоса
ЦНС (ЦНСГ) 300-120
Комплектующий электродвигатель, тип
5АМ315S4/ВАО2-280М4
Комплектующий электродвигатель, мощность, кВт
160
Комплектующий электродвигатель, номинальное напряжение, В
380/660
Частота вращения синхронная эл.двигателя, с-1, (об/мин)
25 (1500)
Подача номинальная, м3/с (м3/ч)
0,083 (300)
Напор, м
120
Допускаемый кавитационный запас, м, не более
4,5
Масса насоса, кг, не более
1106
Масса агрегата, кг, не более
2470/2440
L1, мм
1900
L2, мм
1380
L3, мм
210
L4, мм
-
В1, мм
710
H1, мм
1090
H2, мм
630
L (с сальниковым уплотнением), мм
2670/2610
L (с торцовым уплотнением), мм
2720/2660
B, мм
870/1070
H, мм
1090
