OilGasServiceМаксимально допустимое давление на входе в насос ЦНС не более 0,3 МПа (3 кг/см2).
Минимально допустимое давление на входе в насос ЦНСГ не менее 0,1 МПа (1 кг/см2), максимально допустимое не более 0,3 МПа (3 кг/см2).

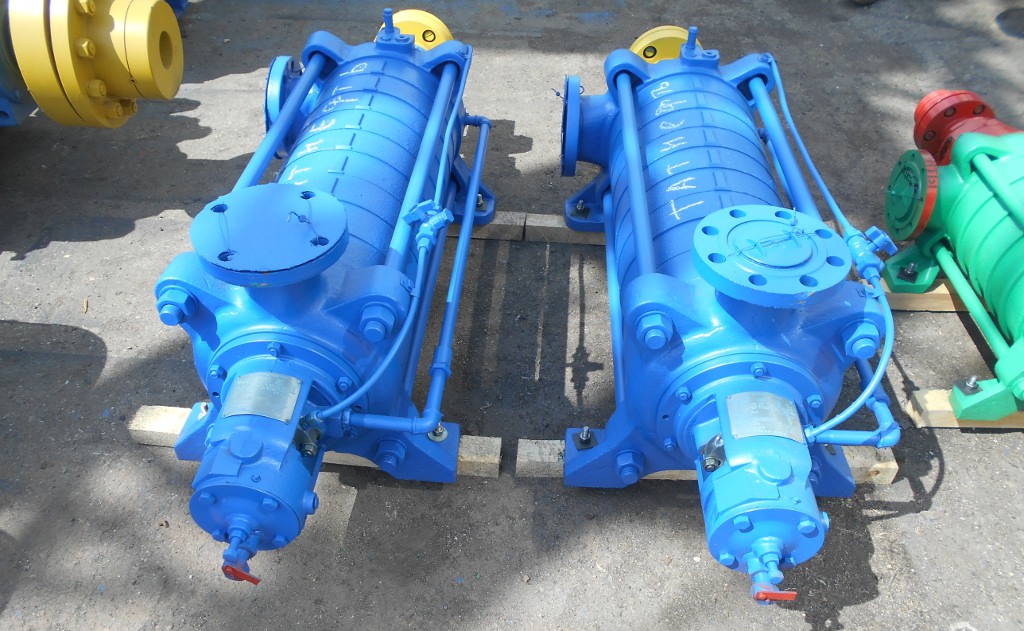

Многоступенчатый секционный центробежный насос ЦНСА (ЦНСГА) 60-66
Классификационный номер
ET.05.01.01.03.01.01.02.02-001.555
Характеристики Многоступенчатый секционный центробежный насос ЦНСА (ЦНСГА) 60-66
Число ступеней насоса
2
Тип насоса
ЦНС (ЦНСГ) 60-66

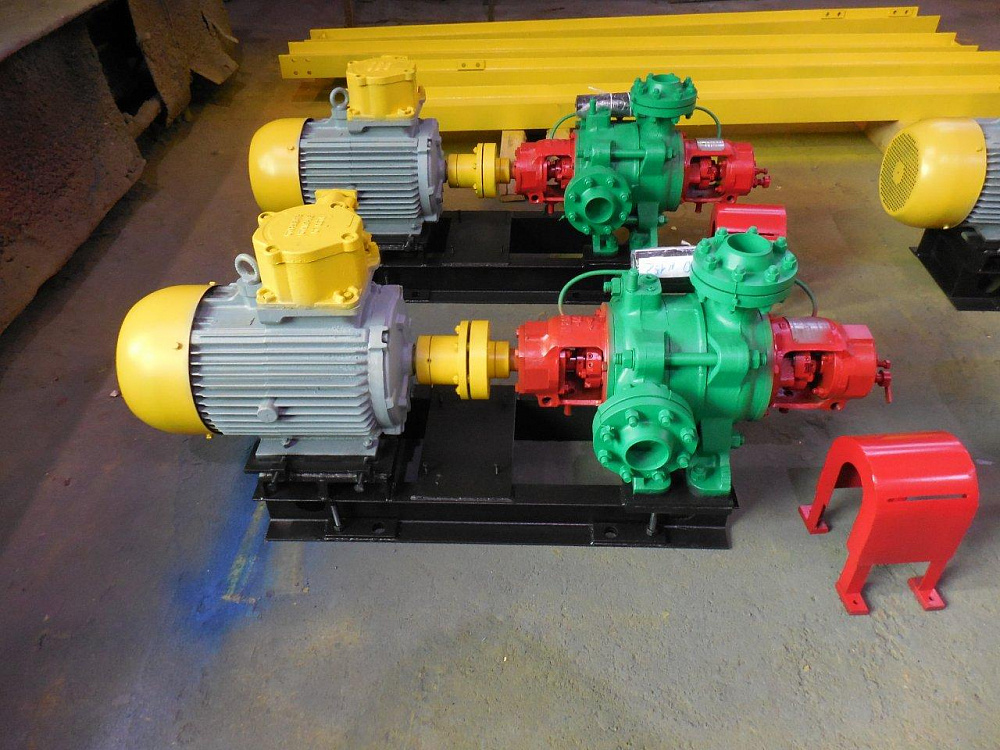

Комплектующий электродвигатель, тип
АИР180S2; ВА180S2
Комплектующий электродвигатель, мощность, кВт
22
Комплектующий электродвигатель, номинальное напряжение, В
220/380
Частота вращения синхронная эл.двигателя, с-1, (об/мин)
50 (3000)
Подача номинальная, м3/с (м3/ч)
0,017 (60)
Напор, м
66
Допускаемый кавитационный запас, м, не более
4,5
Масса насоса, кг, не более
226
Масса агрегата, кг, не более
450/490
L1, мм
1200
L2, мм
680
L3, мм
180
В1, мм
430
H1, мм
660
H2, мм
390
L (с сальниковым уплотнением), мм
1510/1570
L (с торцовым уплотнением), мм
1580/1640
B, мм
520
H, мм
680/750
