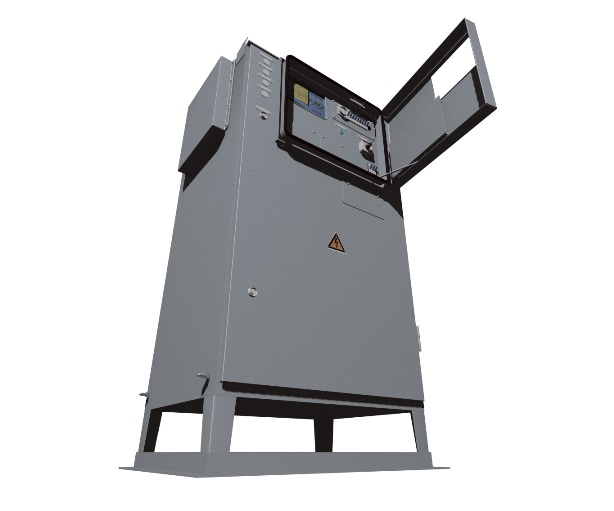

Станция управления СУ предназначена для управления, защиты, контроля параметров и регулирования частоты вращения установки электроцентробежного насоса (УЭЦН) с погружным электродвигателем (далее – ПЭД) мощностью до 400 кВт.

СУ обеспечивает функционирование ПЭД при питании от трехфазной сети переменного тока.

Питание СУ осуществляется от электрической сети переменного тока номинальным напряжением 480 В, частотой (50±1) Гц. Допустимый диапазон изменения напряжения электрической сети от 340 до 550 В.

СУ обеспечивает контроль величины рабочего тока ПЭД. Контроль производится по первичной обмотке ТМПН (в режиме работы с ПЧ – на выходе ПЧ) и программно пересчитывается в величину рабочего тока ПЭД с учетом коэффициента трансформации ТМПН.

СУ обеспечивает контроль сопротивления изоляции системы «ТМПН – кабель – ПЭД» в диапазоне от 1 до 10 МОм с относительной погрешностью не более 10 % и в диапазоне от 0 до 1 МОм с относительной погрешностью не более 2,5 %.

СУ обеспечивает защиту УЭЦН от аварийных режимов, вызванных следующими нарушениями электрической сети:

• Снижением напряжения ниже уставки пониженного напряжения;
• Повышением напряжения выше уставки повышенного напряжения;
• Дисбалансом напряжений по фазам;
• Нарушением порядка чередования фаз;
• Пропаданием фаз.

СУ обеспечивает защиту от аварийных режимов, вызванных следующими нарушениями в погружной системе УЭЦН:

• Перегрузом по току для любой из фаз;
• Недогрузом по току для любой из фаз;
• Дисбалансом токов фаз;
• Снижением сопротивления изоляции системы «ТМПН – кабель – ПЭД». Возможна работа СУ при сниженном сопротивлении изоляции системы с ускоренным отключением ПЭД при появлении перегруза по току;
• Недопустимым давлением на устье скважины (выше или ниже установленного значения уставки);
• Выходом параметров телеметрической информации из рабочей зоны.

СУ имеет возможность запрета контроля любой из защит.

СУ дополнительно обеспечивает следующие функции:

• Плавный разгон и торможение ПЭД с темпом, задаваемым уставкой;
• Реверсирование вращения ротора ПЭД;
• Режим раскачки с реверсированием для обеспечения расклинивания УЭЦН путём подачи импульсов повышенного напряжения питания ПЭД с периодическим реверсированием вращения ПЭД;
• Толчковый режим для раскручивания УЭЦН при тяжёлом пуске ПЭД путем подачи импульсов повышенного напряжения питания ПЭД без реверсирования;
• Режим встряхивания УЭЦН, при котором происходит резкое изменение (уменьшение) рабочей частоты до заданной частоты через заданный период времени с последующим разгоном в заданном темпе для предотвращения отложений на рабочих органах погружного насоса;
• Режим прокачки газа для обеспечения работоспособности насосов в случае образования газовой пробки путем увеличения частоты вращения ПЭД;
• Формирование синусоидального напряжения на выходе СУ (в режиме управления асинхронным ПЭД) при помощи встроенного синус – фильтра высших гармоник; коэффициент искажения синусоидальности кривой напряжения на выходе СУ не превышает 5 %.
