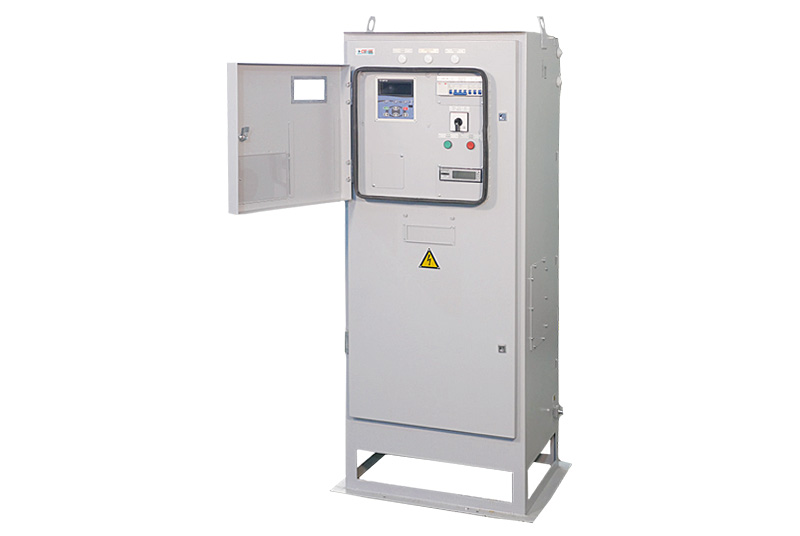

Станции управления серии ИРЗ-700 с плавным пуском для УЭЦН предназначены для управления, контроля параметров и защиты ПЭД мощностью от 14 до 400 кВт с возможностью плавного пуска и останова.

Станции обеспечивают:

• четыре режима пуска: пуск с нарастанием тока, пуск с ограничением тока, толчковый пуск, прямой пуск
• два режима останова: плавный останов, останов выбегом
• управление в ручном или автоматическом режиме
• непрерывный контроль параметров электрической сети, токов по трём фазам и сопротивления изоляции системы «ТМПН — силовой кабель — ПЭД»
• вычисление дисбаланса напряжений и токов, коэффициента мощности, коэффициента загрузки, потребленной мощности, времени наработки
• подключение наземных блоков телеметрических систем производства различных производителей
• регистрацию контролируемых параметров и причин отключения ПЭД в реальном времени с сохранением записей при отключении питания
• защиту оборудования от аварийных режимов, вызванных нарушениями в электрической сети и в погружной системе ПЭД
• автоматическое повторное включение при возвращении параметров в рабочую зону

Станция управления обеспечивает подключение

• к розетке на панели оператора c номинальным напряжением 220 В и током потребления до 10 А
• к розетке c номинальным напряжением 380 В и током фазы до 60 А
• в кустовую телемеханику (нормально замкнутый или нормально разомкнутый контакты)
• в SCADA-систему посредством интерфейса RS-232 или RS-485 по протоколу обмена Modbus RTU
• GPRS-модема с возможностью вывода информации в сеть Интернет

Преимущества

• разнообразие режимов пуска и останова станции управления
• малые габаритные размеры и масса
• простота управления и обслуживания
• удобство подключения
• высокоинформативный жидкокристаллический дисплей
• сохранение истории на USB-носитель
• обновление программного обеспечения без останова ПЭД
• соответствие требованиям нефтяных компаний и ГОСТ Р51321.1-2007
• шинное исполнение силовой части всех модификаций СУ
• возможность установки в СУ комплекта учёта электроэнергии, внесённого в Государственный реестр средств измерений

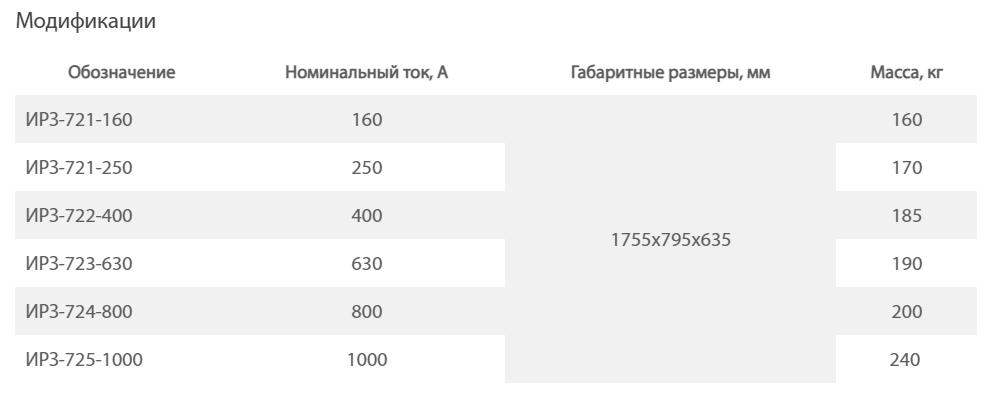

Станции управления серии ИРЗ-700 с плавным пуском для УЭЦН представлены в следующих модификациях: ИРЗ-721-160, ИРЗ-721-250, ИРЗ-722-400, ИРЗ-723-630, ИРЗ-724-800, ИРЗ-725-1000.
