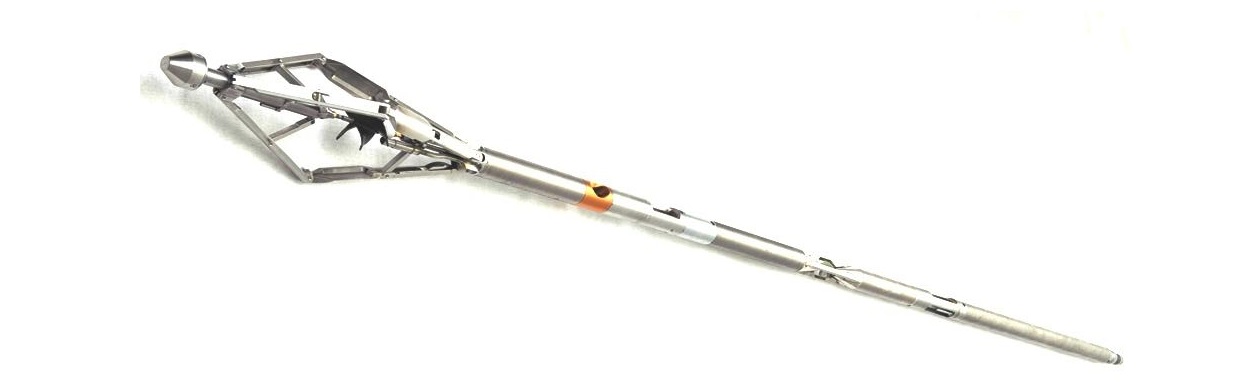

Прибор скважинный комплексный модульный "Кедр-38К" предназначен для геофизических исследований эксплуатационных скважин при контроле за разработкой нефтяных и нефтегазовых месторождений и оценки технического состояния эксплуатационной колонны. Рассчитан на работу с одножильным геофизическим кабелем длиной до 7000 м. Прибор предназначен для работы совместно с геофизическими лабораториями семейства "Кедр".

Для заказа доступны следующие варианты исполнения:

• для температуры - из ряда 120, 150 ˚С
• для давления – 60, 80, 100 МПа.

В состав прибора входят следующие модули:

• Кедр-М-Б-38К базовый модуль
• Кедр-М-Р-38К-02 модуль низкодебетного механического расходомера
• Кедр-М-Р-38К-03 модуль механического расходомера
• Кедр-М-Р-38К-04 (верхний расходомер) – модуль механического расходомера
• Кедр-М-Р-38К-05 модуль низкодебетного механического расходомера
• Кедр-М-Ц-38К-01 модуль центратора
• Кедр-М-Ц-38К-04 модуль центратора
• Кедр-М-ТЕХ-38К модуль технологический
• Кедр-М-2ННКт-38К модуль нейтрон-нейтронного каротажа
• Кедр-М-ГГП-38К модуль гамма-гамма-плотнометрии
• Кедр-М-РУ-38К модуль ультразвукового расходомера
• Кедр-М-ЭМДС-38К модуль электромагнитного дефектоскопа
• Кедр-М-ШМ-38К модуль спектрального шумомера
• Кедр-М-38ГВК модуль проведения непрерывных измерений температуры и

Открытая модульная архитектура позволяет адаптировать прибор для решения различных геофизических задач за счет подключения дополнительных модулей. При сборке дополнительные проходные модули могут собираться в произвольном порядке, при этом состав и порядок следования модулей, а также точки записи кривых вычисляются автоматически.

Для заказа доступен вариант исполнения прибора с твердосплавными элементами для уменьшения износа корпуса прибора.

Минимальная температура сборки и разборки прибора — минус 40ºС.

Скорость устойчиво принимаемой телеметрии от прибора программно выбирается от 53 кБит/c (на термостойком кабеле длинной 7600 м типа 1N22PTZ) до 127 кБит/c на одножильных кабелях меньшей длины, обеспечивая время обновления показаний всех каналов = 100 мс.

Телеметрия содержит корректирующие коды Рида-Соломона для автоматического восстановления блоков данных при плохих условиях приёма.

В энергонезависимой памяти каждого модуля хранятся калибровочные коэффициенты, даты калибровки, точки записи, заводской номер и другая служебная информации. Эти данные автоматически передаются в лабораторию Кедр-02/05 при включении модулей.

Прибор соответствует требованиям ГОСТ 26116-84 – группе МС2-3 в части механических и группам КС4-3, КС4-4 в части климатических воздействий.

Прибор соответствует требованиям ГОСТ 12.2.034-89 «ССБТ Аппаратура скважинная геофизическая с источниками ионизирующего излучения. Общие требования радиационной безопасности» и основным санитарным правилам обеспечения радиационной безопасности (ОСПОРБ – 99/2010) СП 2.6.1.2612-10

Рабочей средой является нефть, вода пластовая, растворенный газ (в том числе Н2S не более 6%) и их смеси (для заказа доступен вариант изготовления со стойкостью к H2S до 25%).

Модули прибора выполнены из коррозионно-стойких материалов.
