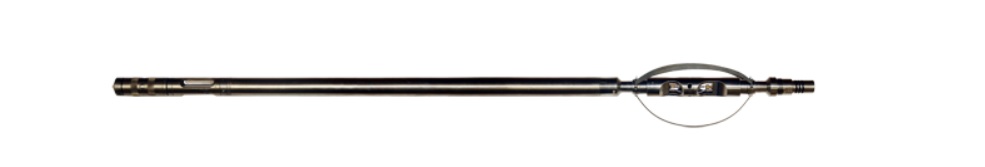

Комплексная скважинная аппаратура контроля разработки нефтегазовых месторождений и технического состояния скважин “Компас” КСП16М5 предназначена для геолого-геофизических исследований действующих скважин в процессе контроля за разработкой нефтегазовых месторождений. Аппаратура работает при температуре окружающей среды от 0 до 120°С (150*) и давлении 60 МПа (80*).

Диаметр скважинного прибора - 38 (42*) мм. (*Исполнение по индивидуальному заказу).

Аппаратура работает в составе компьютеризованной каротажной станции, снабженной одножильным бронированным кабелем длиной не более 5 км (8*), персональным компьютером и серийно выпускаемыми геофизическими регистраторами типа ВУЛКАН, ГЕКТОР, КЕДР и т.п., в которых используется система телеметрии с фазо-разностной модуляцией.

Аппаратура обеспечивает измерение:

• индикацию муфтовых соединений;
• индикацию естественного гамма-излучения пород;
• давления;
• температуры;
• термоиндикацию притока;
• индикацию влагосодержания;
• удельной электропроводимости флюида;
• расхода* (два датчика верхний и нижний);
• индикацию гидрогеохимических параметров жидкости;
• индикация среднего внутреннего диаметра труб.

Состав скважинного прибора:

Аппаратура состоит из базового модуля (МБ) и 4х транзитных модулей. Базовый модуль содержит датчики: давления, температуры, влажности термоиндикатора притока, ГК, и локатор муфт. Базовый модуль может применяться самостоятельно.

Транзитные модули: модуль индукционного резистивиметра, модуль высокочувствительного расходомера, модуль гидрогеохимических параметров, модуль измерения диаметра.
