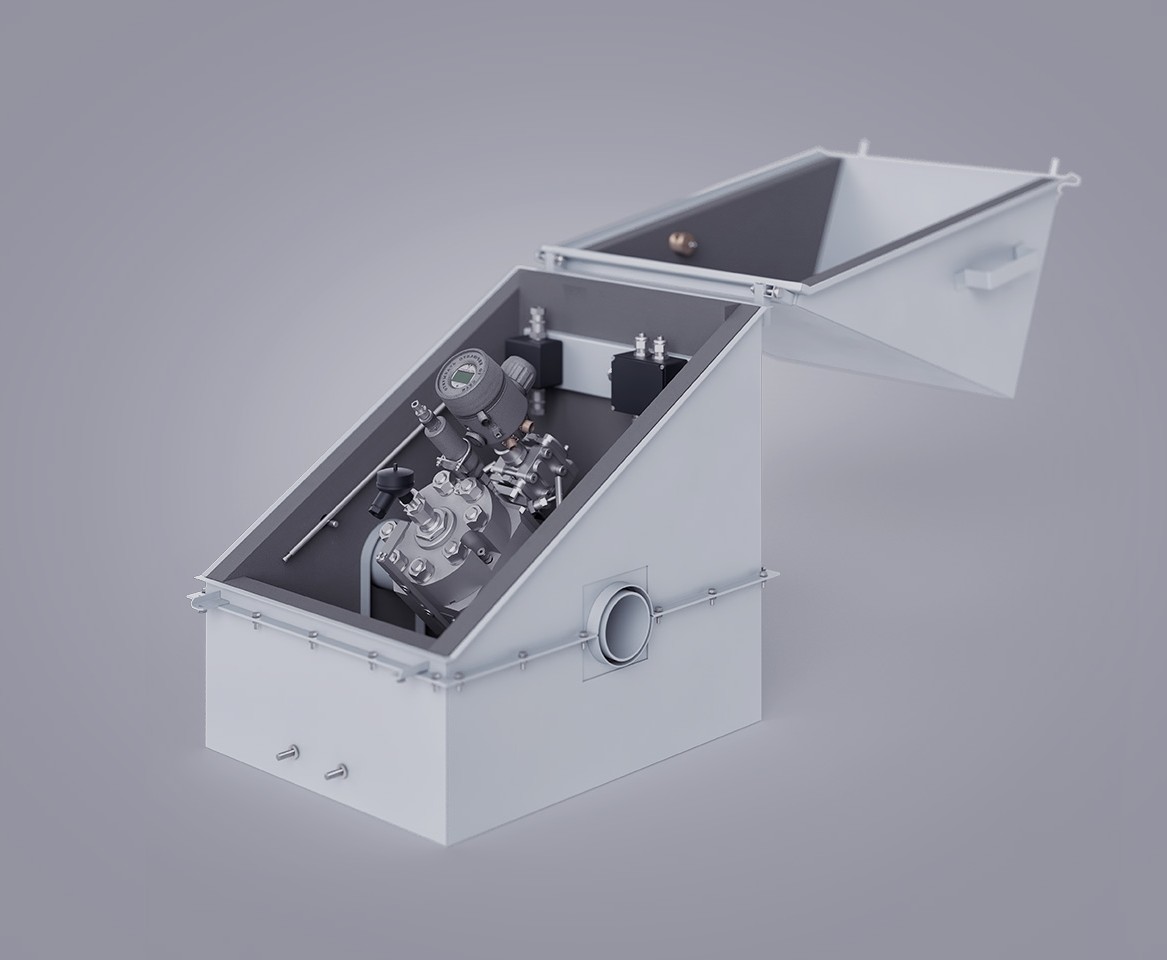

Расходомер газа «ГиперФлоу» предназначен для измерения расхода природного газа, приведенного к стандартным условиям, на объектах добычи, хранения и транспорта газа при движении потока в прямом и обратном направлении, как автономное средство измерений, в составе автоматизированных систем учета и контроля или передачи информации в другие системы.

Расходомеры предназначены для установки на трубопроводы номинальным диаметром DN100 и DN150. Диапазон измерения расхода от 400 до 350000 ст.м3/ч. Рабочее давление 16,0 МПа; 25,0 МПа.

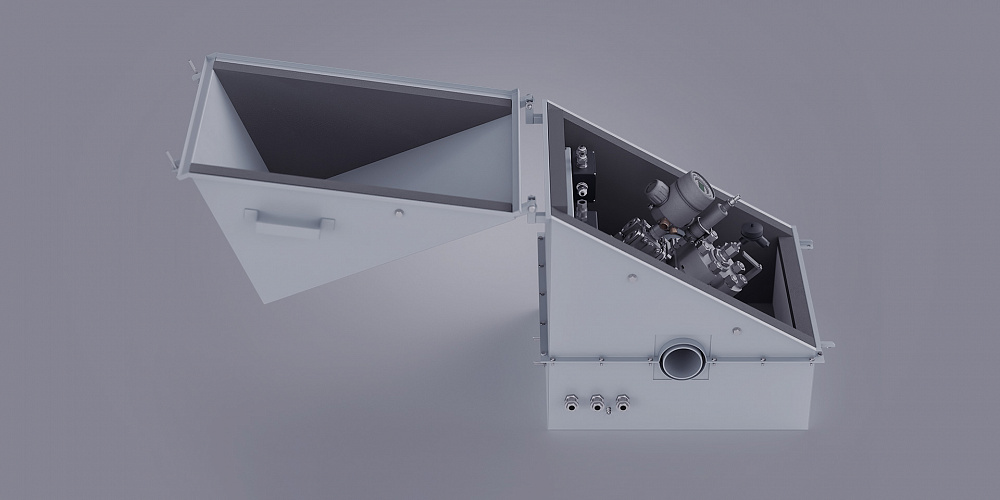

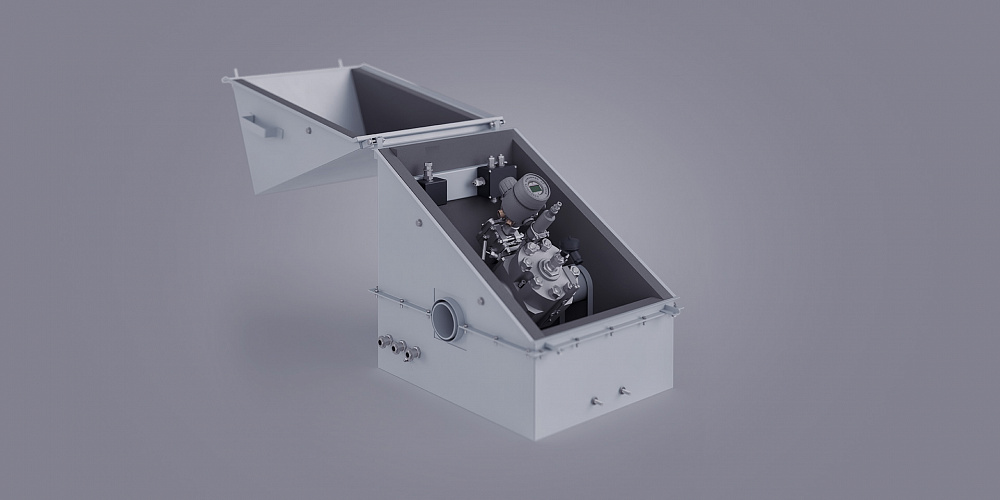

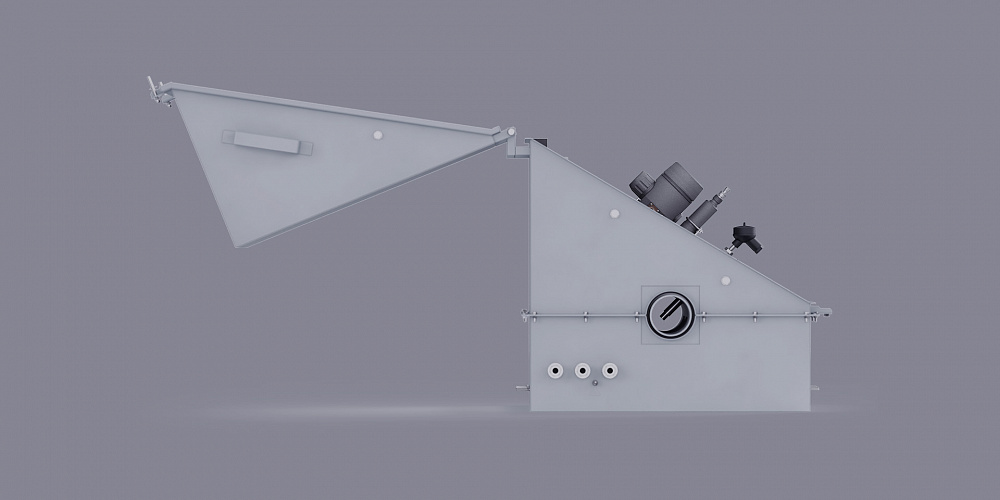

Для защиты от внешних воздействий расходомер комплектуется кожухом и утеплителем. Для уменьшения гидратообразования в состав расходомера входит блок температурной стабилизации БТС-003.

Расходомеры газа «ГиперФлоу» предназначены для применения во взрывоопасных зонах в соответствии с видами взрывозащиты составных частей. Маркировка взрывозащиты составных частей «1ExibIIAT5X», «2ExmIIT5X».

Области применения:

• скважины добычи
• скважины подземного хранения газа (ПХГ)

Отличительные особенности:

• Динамический диапазон измерения расхода

Динамический диапазон измерения расхода: 10:1 при неизменном положении штока обтекателя, 40:1 с учетом изменения положения штока обтекателя.

• Повышенная устойчивость к воздействию холода

Повышенная устойчивость к воздействию холода (диапазон рабочих температур от −60 до +60 °С в защитном кожухе).

• Измерение расхода в прямом и обратном направлениях потока
• Время непрерывной работы — не менее 5 лет (45 000 часов)

Время непрерывной работы при питании от встроенного источника питания 45 000 часов.

• Передача данных в цифровой форме

Передача данных в цифровой форме (протокол HART или MODBUS RTU).

| Принципы измерения:

Принцип действия расходомера «ГиперФлоу» основан на измерении давления по перепаду, который создается в трубопроводе установленным внутри него нестандартным сужающим устройством. В суженном сечении увеличивается скорость и кинетическая энергия потока. Соответственно, давление потока после сужающего устройства будет меньше, чем перед ним.
