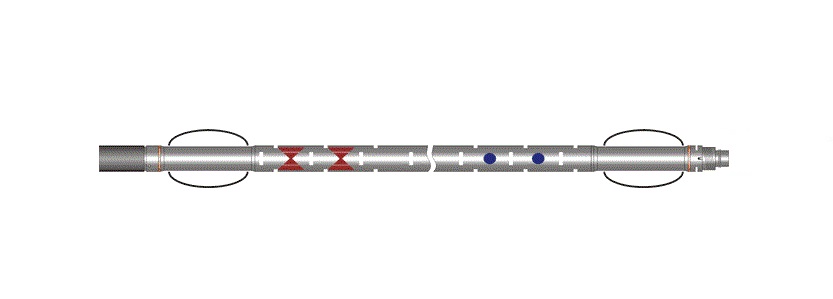

Прибор компенсированного акустического каротажа 4АК-76 предназначен для измерения параметров распространения головных волн и волны по обсадной колонне.

Применяется в скважинах с открытым стволом и обсаженных, заполненных жидкостью на водной или нефтяной основе.

Решаемые задачи:

• определение коэффициента пористости и модулей упругости пород в скважинах с открытым стволом;
• оценка качества цементирования обсадной колонны.

Измерительный зонд содержит два излучателя И₁, И₂ и два приёмника П₁, П₂ упругих колебаний, разделённых акустическими изоляторами и размещённых на противоположных концах зонда. Пары излучателей и приёмников образуют две измерительные базы со встречными системами наблюдения – компенсированный зонд. Излучатели – цилиндрические магнитострикционные с основной частотой излучения 20 кГц. Формула зонда – П₂0.4П₁1.0И₁0.4И₂.
