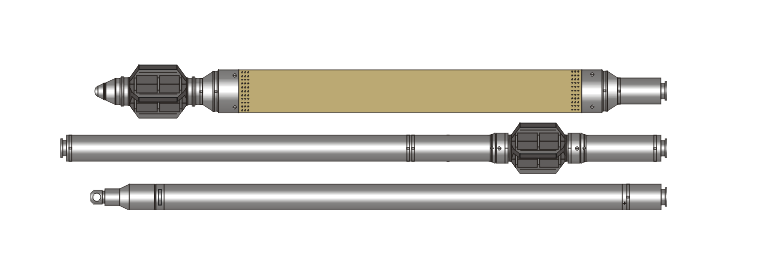

Прибор ядерно-магнитного томографического каротажа ЯМТК предназначен для определения структуры порового пространства, фильтрационно-емкостных свойств, состава и свойств флюидов на основе измерения и обработки кривой релаксации (Т₂) флюидов, заполняющих поровое пространство.

Применяется при изучении структуры порового пространства осадочных, магматических, метаморфических пород и на этой основе определение фильтрационно-емкостных свойств пород, в том числе:

• при выполнении спускоподъемных операций на кабеле в открытых стволах вертикальных и слабонаклонных (до 30°) скважин;
• при выполнении спускоподъемных операций на бурильных трубах.

Возможно применение в закрытых стволах скважин специальной конструкции со стеклопластиковыми хвостовиками. Промывочная жидкость – непроводящая (РНО, ИБР) и проводящая (с УЭС более 0.04 Ом·м) без добавок утяжелителей на основе магнитных минералов (гематит и др.). Тип используемого кабеля – трехжильный.

Типы используемых источников поля:

• постоянный магнит с рабочим диапазоном температур от минус 50 до плюс 150°С;
• постоянное магнитное поле напряжённостью 140-165 Гс;
• радиочастотное поле частотой 600÷700 кГц напряжённостью 1.2 Гс.

Формула зонда - дипольный градиентный зонд.

 Решаемые задачи:

1. Изучение структуры порового пространства осадочных, магматических, метаморфических пород и на этой основе определение фильтрационно-емкостных свойств пород, в том числе:

• коэффициент общей пористости, независимый от литологии пород;
• коэффициент эффективной пористости (в карбонатах дополнительно – с выделением доли каверновой пористости);
• коэффициент остаточной водонасыщенности и выделение долей капиллярно-связанной воды и воды глин;
• коэффициент проницаемости.

2. Выделение наличия, состава и свойств остаточных углеводородов в эффективных породах.

Заложенные технические решения позволяют проводить работу в скважинах от 137мм до 315мм. Верхняя граница диапазона может быть расширена до 500 мм с применением специальных технических средств. Применяемые материалы магнитов, рабочий диапазон температур для которых составляет от минус 50 до плюс 150 градусов Цельсия, позволяют производить транспортировку и подготовку аппаратуры практически в любых температурных условиях и проводить каротаж в широком диапазоне температур.

Возможность проведения каротажа в солёных растворах позволяет обойтись без замены бурового раствора и тем самым существенно сократить время, необходимое для проведения работ.

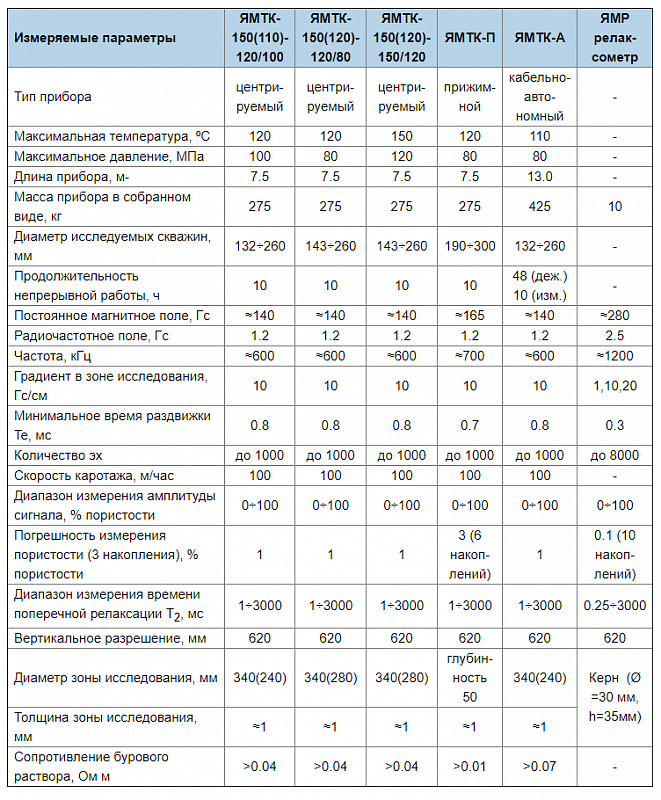

В настоящий момент выпускается аппаратура трех различных типов: для работ на кабеле и на трубах в скважинах различного диаметра
