Сальниковое устройство ЗУГ–4

Классификационный номер ET.04.04.07.02.02-001.354

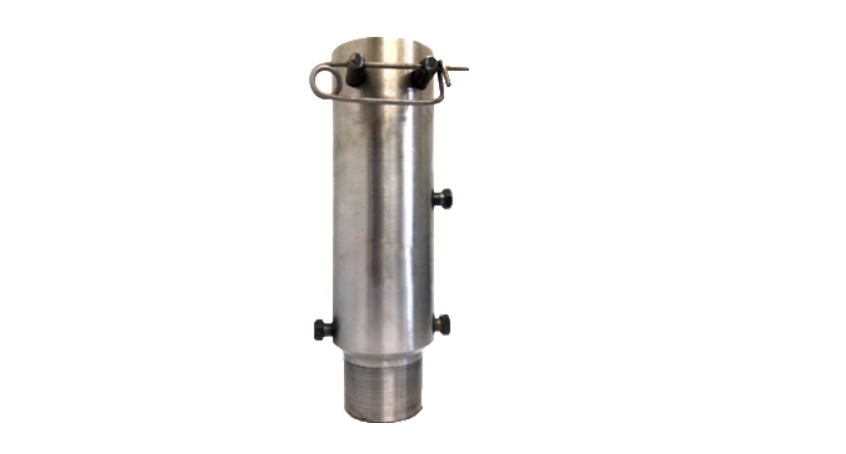

Сальниковое устройство ЗУГ–4

Сальниковое устройство ЗУГ–4 предназначено для обеспечения герметичности устья действующих нефтегазовых скважин и скважин поддержания пластового давления с целью проведения геофизических исследований в соответствии с правилами безопасности в нефтегазовой промышленности.

Аппаратура предназначена для геолого-геофизических исследований действующих скважин в процессе контроля за разработкой нефтегазовых месторождений.

Условия применения: аппаратура работает при температуре окружающей среды от 0 до 120°С (150*) и давлении 60 МПа (80*). Диаметр скважинного прибора - 38 (42*) мм. (*Исполнение по индивидуальному заказу).

Аппаратура работает в составе компьютеризованной каротажной станции, снабженной одножильным бронированным кабелем длиной не более 5 км (8*), персональным компьютером и серийно выпускаемыми геофизическими регистраторами типа ВУЛКАН, ГЕКТОР, КЕДР и т.п., в которых используется система телеметрии с фазо-разностной модуляцией.

Аппаратура обеспечивает измерение:

  • индикацию муфтовых соединений;
  • индикацию естественного гамма-излучения пород;
  • давления;
  • температуры;
  • термоиндикацию притока;
  • индикацию влагосодержания;
  • удельной электропроводимости флюида;
  • расхода* (два датчика верхний и нижний);
  • индикацию гидрогеохимических параметров жидкости;
  • индикация среднего внутреннего диаметра труб.

 Состав скважинного прибора:

  • Аппаратура состоит из базового модуля (МБ) и 4х транзитных модулей.
  • Базовый модуль содержит датчики: давления, температуры, влажности термоиндикатора притока, ГК, и локатор муфт.
  • Базовый модуль может применяться самостоятельно.
  • Транзитные модули: модуль индукционного резистивиметра, модуль высокочувствительного расходомера, модуль гидрогеохимических параметров, модуль измерения диаметра.
Характеристики Сальниковое устройство ЗУГ–4
Диапазон измерения, °С
от 0 до 120 °С
Пределы допускаемой основной абсолютной погрешности
± 0,1°С
Показатель тепловой инерции, определяемой в воде
≥ 1,5с.
Диапазон измерения давления
0 ÷ 60 Мпа
Пределы допускаемой полной приведенной погрешности в диапазоне температур 0 –120 °С
0,2 %
Рабочий диапазон индикатора влагосодержания
0 ÷ 100 %
Коэффициент преобразования не более
0,02 %
Отношение сигнал / шум амплитуды СКО выходного сигнала локатора муфт (канал 5) не менее
≤ 5 : 1
Рабочий диапазон термоиндикатора
от 0,1 до 40 м3/ ч
Коэффициент преобразования не более
0,1 м3/ ч
Показатель тепловой инерции, определенный в воде
4 с
Диапазон измерений ГК
…0 ÷ 50мкР/ч
Предел основной относительной погрешности
10 %
Предел дополнительной температурной погрешности
0,05 %/°С
Габаритные размеры
Ø38 х 1300мм
