Назначение:

Проведение спускоподъемных операций в процессе геофизических исследований в газовых и нефтяных скважинах глубиной до 5000 м геофизическим кабелем или проволокой различного диаметра.

Область применения:

Геофизические исследования в поисковых, разведочных, эксплуатационных скважинах и работы по освоению и контролю за разработкой месторождений нефти и газа.

Решаемые задачи:

Обеспечение заданных техническими требованиями скоростей и усилий в рабочих режимах спусков и подъёмов скважинной аппаратуры и оборудования; механизация и частичная автоматизация процесса работ.

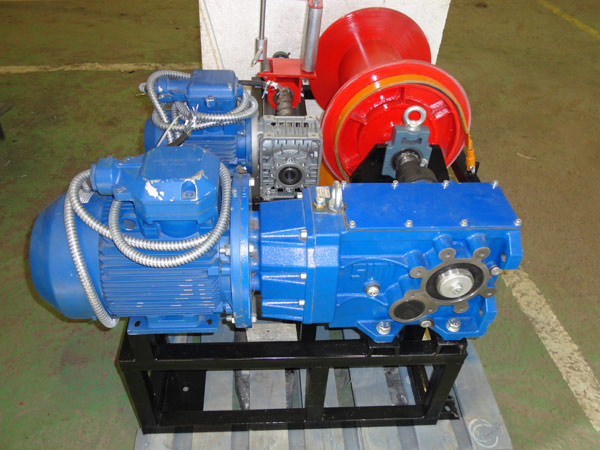

Лебёдка ЛПК с асинхронным двигателем на 220 В или 380 В, мощностью от 1,5 до 30 кВт содержит в своём составе: систему управления спускоподъёмными операциями, систему контроля спускоподъемных операций. Питание электродвигателя осуществляется от внешнего источника тока напряжением 220 ± 22 В или 380 ± 22 В и частотой 50 ± 1 Гц (промышленная сеть или дизель-генератор).

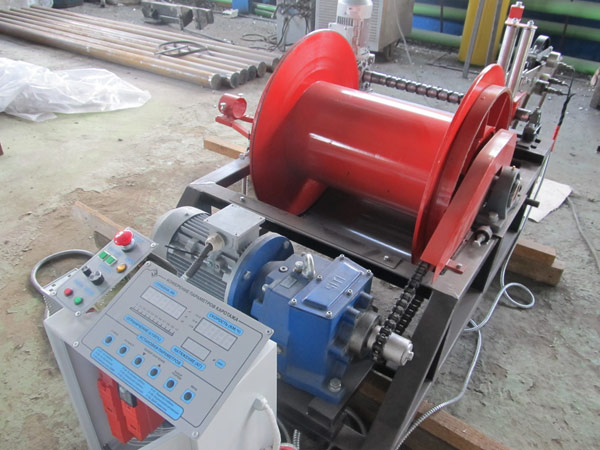

В состав ЛПК входят: рама; сменные барабаны с возможностью быстрой замены; коллектор воздушный, щёточный типа КГ-4М или аналог; кабелеукладчик цепной с ручной коррекцией, обеспечивающий работу с кабелем, или электромеханический (на кабелеукладчик устанавливается трехроликовая измерительная система, включающая в себя датчик меток глубин, механический счетчик глубин (дублер), датчик натяжения, датчик шагов квантования); тормозная система: два ленточных тормоза с ручным приводом; мотор-редуктор с электродвигателем на 220 В или 380 В, мощностью от 1,5 до 55 кВт; частотный преобразователь 380 В, 50 Гц; пульт управления лебедкой и каротажем.

Система управления и контроля.

В систему управления и контроля входят:

• устройство для контроля скорости движения геофизического кабеля, глубины спуска прибора в скважину, натяжения кабеля (измеряемые параметры отображаются на световых цифровых индикаторах);
• устройство задания граничных величин глубин и натяжения;
• органы управления спускоподъёмным оборудованием.

Система управления обеспечивает возможность блокировки движения приборов при заданных значениях натяжения и глубины в требуемом интервале в ручном и автоматическом режиме.

Система управления снабжается устройством звуковой световой сигнализации, аварийной остановки (отключение сети) при достижении нулевой отметки и/или программируемых значений по глубине, а также при достижении усилия на датчике натяжения заданной величины.
