Лебедка геофизическая ЛГ-300

Классификационный номер ET.04.03.01.01.05-001.415
Есть поставщики Связаться с поставщиками
Лебедка геофизическая ЛГ-300

Лебедка геофизическая ЛГ-300 несамоходная предназначена для спуска и подъёма скважинных приборов и зондов на каротажном кабеле при проведении геофизических исследований в скважинах глубиной до 300 м.

Состав лебедки:

  • спускоподъёмный механизм на раме;
  • система управления и контроля;
  • система электрооборудования;
  • колеса и ручки для передвижения лебедки (при необходимости);
  • комплект запасных частей, инструмента и принадлежностей (ЗИП).
Характеристики Лебедка геофизическая ЛГ-300
Максимальная глубина исследуемой скважины при работе с геофизическим кабелем номинальным диаметром ? 5,9 мм, м, не более
300
Диаметр номинальный геофизического грузонесущего кабеля по стандарту СТ ЕАГО-010-01, мм
5,9
Система привода барабана СПА
Электропривод, Рвых = 0,75 кВт
Диапазон скоростей движения кабеля на среднем диаметре намотки на барабан, м/ч
от 50 до 1000
Максимальное тяговое усилие кабеля на первых двух рядах намотки на барабан, кН (кгс), не менее
3 (300)
Тяговое усилие кабеля на первых двух рядах намотки на барабан при максимальной скорости движения кабеля, кН (кгс), не менее
2 (200)
Мощность на барабане, кВт, не менее
0,5
Максимальный крутящий момент на барабане, кН·м, не менее
1,0
Вместимость барабана лебедки (для кабеля 5,9 мм), м , не более
300
– длина
800
– ширина
800
– высота
1 100
Масса снаряженной лебедки (с установленным оборудованием, без геофизического кабеля), кг, не более
100
Масса полная лебедки (с геофизическим кабелем), кг, не более
200
Скорость транспортировки лебедки по шоссе с твердым покрытием, км/ч, не более
80
Питание электрооборудования лебедки переменным однофазным током:
- напряжением, В
220 ±10%
- частотой, Гц
50 ± 1
Напряжение питания электрооборудования лебедки постоянным током от аккумуляторной батареи, В
12 ±1
Мощность, потребляемая от внешней сети, кВ?А (кВт), не более
1,8 (1,6)
Сопротивление изоляции токоведущих частей электрооборудования с напряжением 220 В переменного тока между собой и относительно корпуса лебедки при нормальных климатических условиях, МОм, не менее:
- для коллектора
50
- для остальных электроцепей
20
Величина наибольшего переходного сопротивления элементов заземления и металлизации электрооборудования в местах их непосредственного соединения с корпусом кузова или через перемычки, мкОм, не более
2000
Показатели надежности и эксплуатационной технологичности:
а) срок службы, лет, не менее
5
б) трудоемкость средняя суммарная оперативная технического обслуживания № 2 (ТО-2), чел./час, не более
200
в) срок хранения, лет
2
г) наработка на отказ, ч
500
д) среднее время восстановления оборудования при наличии типовых элементов замены, ч, не более
4

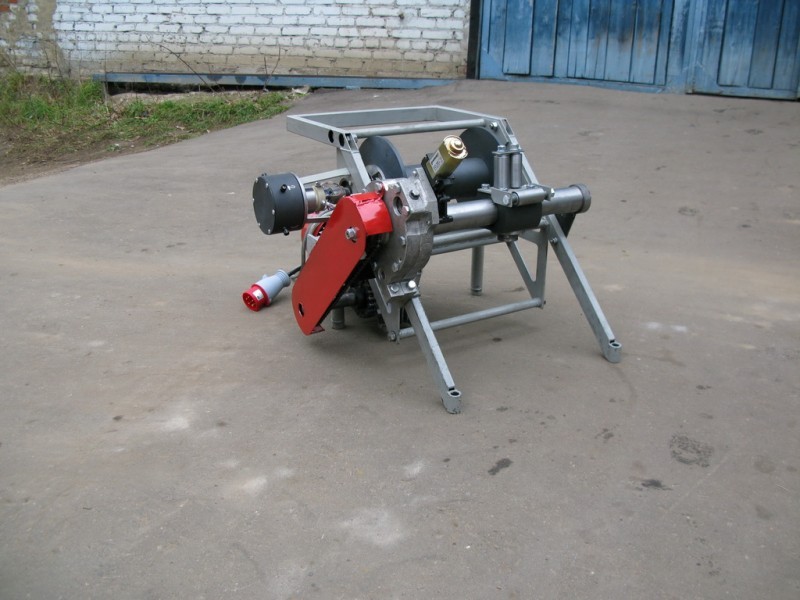

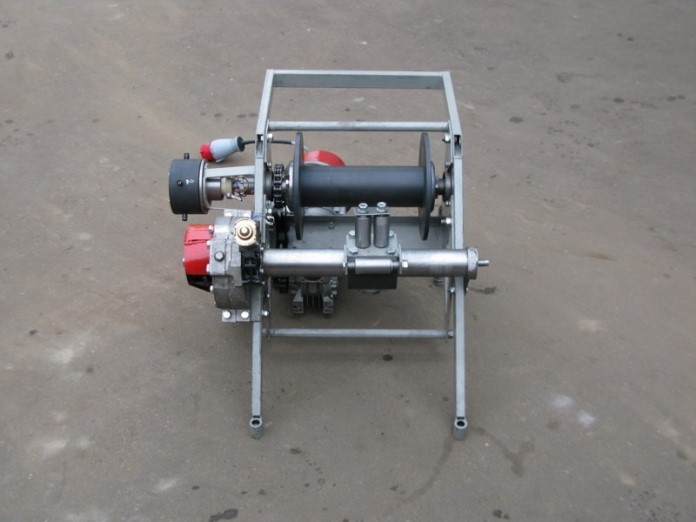

Фото/видео галерея Лебедка геофизическая ЛГ-300
