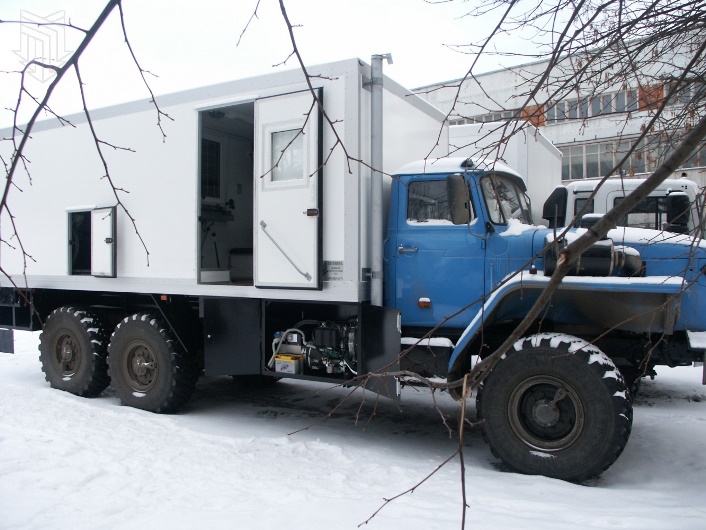

Подъемник каротажный самоходный ПКС-М с механическим приводом

предназначен для доставки аппаратуры к месту проведения исследований скважин в условиях бездорожья, проведения спуско-подъемных операций при геофизических исследованиях и работах в скважинах (ГИРС), а также при прострелочно-взрывных работах в скважинах (ПВР), с применением грузонесущего геофизического бронированного кабеля диаметром 5,6÷16,6 мм, с рабочей глубиной исследования в скважине до 7000 м.

Область применения: Геофизические исследования в поисковых, разведочных, эксплуатационных скважинах и работы по освоению и контролю за разработкой месторождений нефти и газа.

Решаемые задачи: Проведение комплекса геолого-геофизических мероприятий в скважине.

Подъемник каротажный самоходный ПКС с механическим приводом изготавливается в изотермическом кузове на шасси КАМАЗ, УРАЛ, MAN, Mersedes и других а/м.

Количество секций на барабане – одна или две.

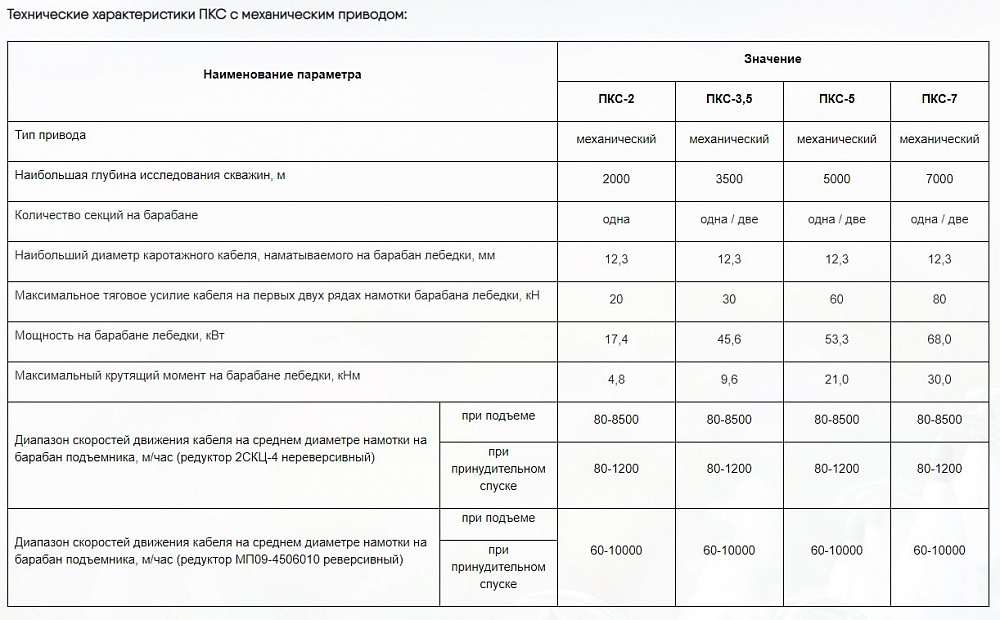

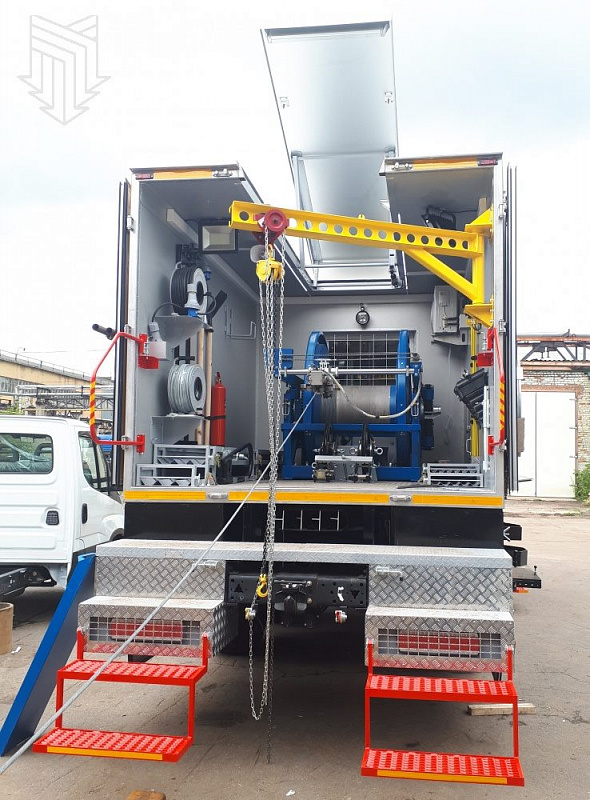

Кузов подъемника предназначен для установки спускоподъемного оборудования, специального технологического оборудования, геофизической регистрирующей аппаратуры, систем жизнеобеспечения, вентиляции, отопления, кондиционирования, перевозки приборов и радиоактивных источников, необходимых для выполнения работ.

Кузов производства ООО «МПЗ» изотермический контейнерного типа, изготовленный по бескаркасной технологии из пятислойных панелей «Супертерм»®, обрамленный снаружи и внутри алюминиевым анодированным F- и Г-образным профилем и проклепанный алюминиевыми герметичными заклепками. Внешняя обшивка кузова – армированный стекловолокном пластик.

Цвет кузова – белый.

Эксплуатация при температуре окружающего воздуха -40°С…+45°С. Теплоизоляция кузова исключает возможность его промерзания.

Внутренняя обшивка:

• операторского отсека – армированный стекловолокном пластик, цвет белый;
• лебедочного отсека – рифленый алюминий типа «квинтет».

Покрытие пола:

• операторского отсека – автолин;
• лебедочного отсека – рифленый алюминий.

В верхних углах кузова установлены габаритные фонари, по бокам – маркерные фонари. На кузов нанесена контурная маркировка световозвращающей лентой.

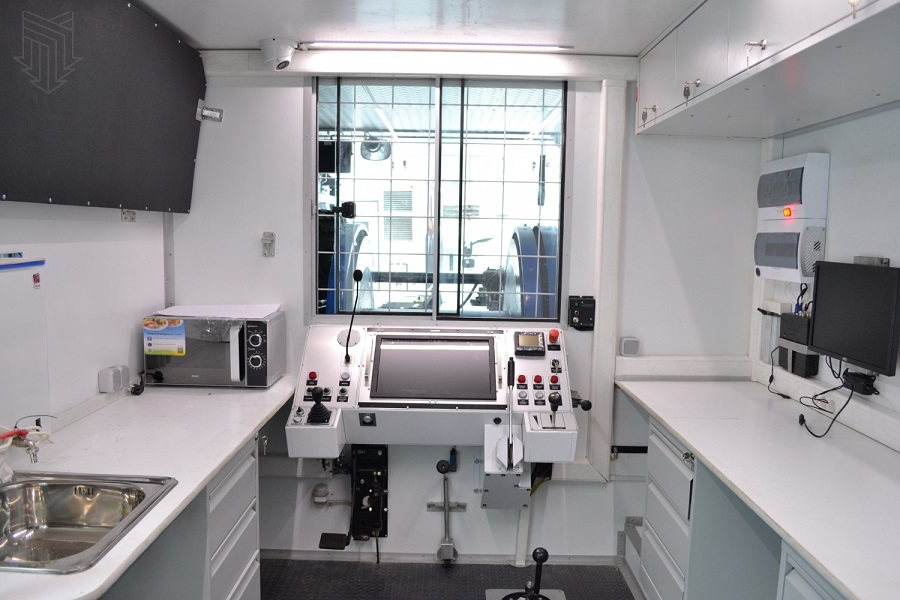

Новый электронный пульт управления и контроля является основным органом управления и обеспечивает контроль режима работы двигателя, контроль глубины погружения прибора в скважину, скорость движения кабеля и его натяжение.

Пульт управления разделен на три функциональные части:

• в левой части расположены вспомогательные органы управления (освещение, «громкая» связь, ручка кабелеукладчика, «сигнал» и выключатель вентилятора охлаждения масла;
• в правой - управление лебедкой (дублер приборной панели двигателя, аварийный останов, джойстик контроллера лебедки и стояночный тормоз);
• в центре расположен сенсорный монитор информационно-измерительной системы.

Кабелеукладчик нового поколения с раздельным измерением натяжения, глубины и скорости обеспечивает высокое качество автоматической укладки кабеля без перехлестов и проскальзывания на мерном ролике.

Датчики глубины, скорости и натяжения установлены непосредственно на измерительной головке укладчике, что повышает его эргономические характеристики.

Пятироликовая система измерения глубины, скорости и натяжения кабеля может быть установлена на бесконечном винте укладчика, гладком стержне, или на консольной штанге.

При использовании каретка движется по гладкой трубе, что исключает изгибные нагрузки, заклинивание, поломку винта и сухаря. Укладчик установлен на продольных тягах и опускается или поднимается вровень с уровнем кабеля на барабане. Такая система дополнительно снижает нагрузку на измерительную систему повышая ее надежность.

Для подъемника с механическим приводом при свободном спуске тормозная система обеспечивает плавное торможение кабеля в скважину и его удержание при остановках.

Опционально устанавливается реверсивный планетарный редуктор. В этом случае спуск кабеля может производиться на всех скоростях без свободного хода. Значительно снижен уровень шума при выполнении спускоподъемных операций.

Подъемники каротажные самоходные ПКС с механическим приводом на шасси а/м повышенной проходимости (УРАЛ, КАМАЗ, MAN, Mersedes и других а/м) имеют оформленные документы для постановки на учет в ГИБДД и Сертификат одобрения типа транспортного средства.
