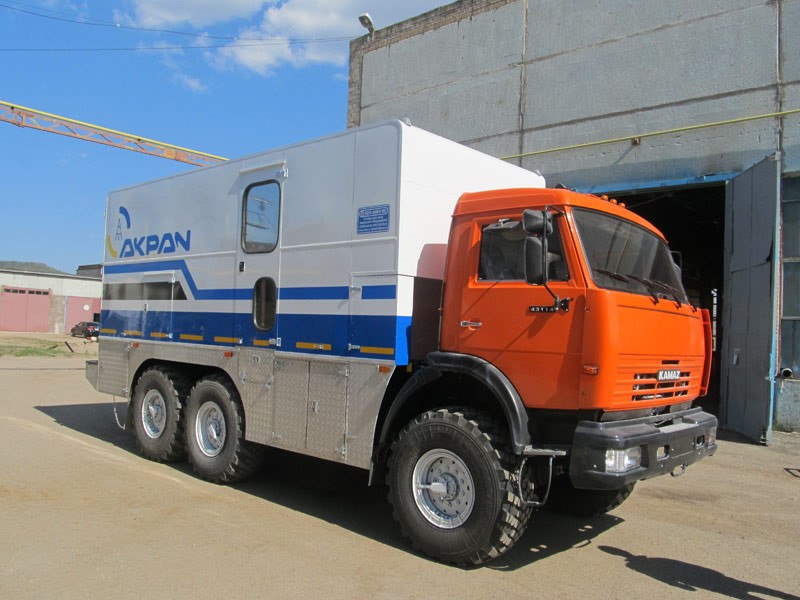

Подъемник каротажный самоходный ПКС с механическим приводом предназначен для проведения спуско-подъемных операций в процессе геофизических исследований нефтяных и газовых скважин глубиной до 5000 м.

Область применения: геофизические исследования в поисковых, разведочных, эксплуатационных скважинах и работы по освоению и контролю за разработкой месторождений нефти и газа.

Решаемые задачи: проведение комплекса геолого-геофизических мероприятий в скважине.

Кузов подъемника разделен на два отсека: лабораторный и отсек спуско-подъемного агрегата (далее СПА). Каркас кузова стальной сварной или алюминиевый облегченный. Окраска кузова производится после дополнительного согласования цветовой гаммы кузова с заказчиком. Кузов обеспечивает длительную эксплуатацию в условиях бездорожья.

Кузов имеет шумо- и термоизолирующую перегородку, разделяющую лабораторный отсек и отсек СПА с окном. Окно — раздвижное, снабжено защитной решеткой со стороны отсека СПА.

Кузов имеет подкузовные ящики, снабженные запорами и замками, в которых установлены:

• отделение для перевозки транспортировочного контейнера с ИИИ, с открытием сверху;
• бортовой генератор тока;
• ящик для инструмента.

Кузов оборудован задним бампером с откидной ступенью, снабженным слесарными тисами, которые при движении крепятся в специальном люке.

ПКС — лабораторный отсек

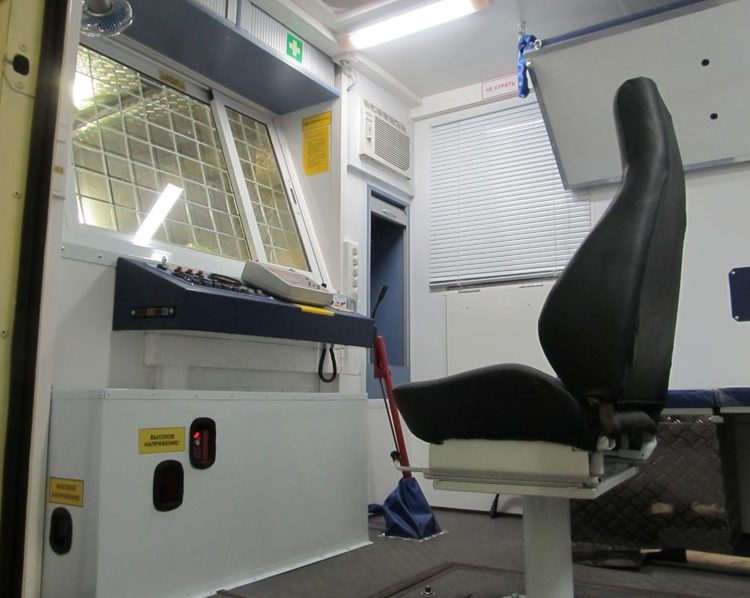

Лабораторный отсек повышенной комфортности и изготавливается изотермическим, шумоизолированным, имеет два наружных окна с двойным остеклением и регулируемыми солнцезащитными жалюзи.

ПКС оснащен системой поддержания микроклимата, обеспечивающей температуру в лабораторном отсеке во всем рабочем диапазоне температуры окружающего воздуха (кондиционер, вытяжной люк, отопление от системы охлаждения двигателя, тепловентилятор переменной мощности до 2 кВт).

В систему управления ПКС входят:

• приборы контроля за работой двигателя автомобиля (давление масла, температура охлаждающей жидкости, ток зарядки аккумуляторов);
• устройство для контроля скорости движения геофизического кабеля, глубины спуска прибора в скважину, натяжения кабеля; измеряемые параметры отображаются на световых цифровых индикаторах;
• устройство задания граничных величин глубин и натяжения;
• устройство для остановки (в том числе и аварийной) двигателя автомобиля;
• регулятор оборотов двигателя;
• органы управления спуско-подъемным оборудованием.

Система управления включает громкоговорящую связь с динамиком.

В лабораторном отсеке предусмотрено место под регистрирующий комплекс.

В отсеке СПА располагаются:

• лебедка с приводом;
• устройство для укладки кабеля и измерительная система (трехроликовая измерительная система, имеющая в своем составе датчики натяжения, шагов квантования по глубине и датчик меток глубин) под используемый кабель и надежное крепление в транспортном положении.
• подвесной и мерный ролик;
• огнетушитель;
• запасное колесо;
• противооткатные упоры;
• контейнер для перевозки скважинных приборов.
