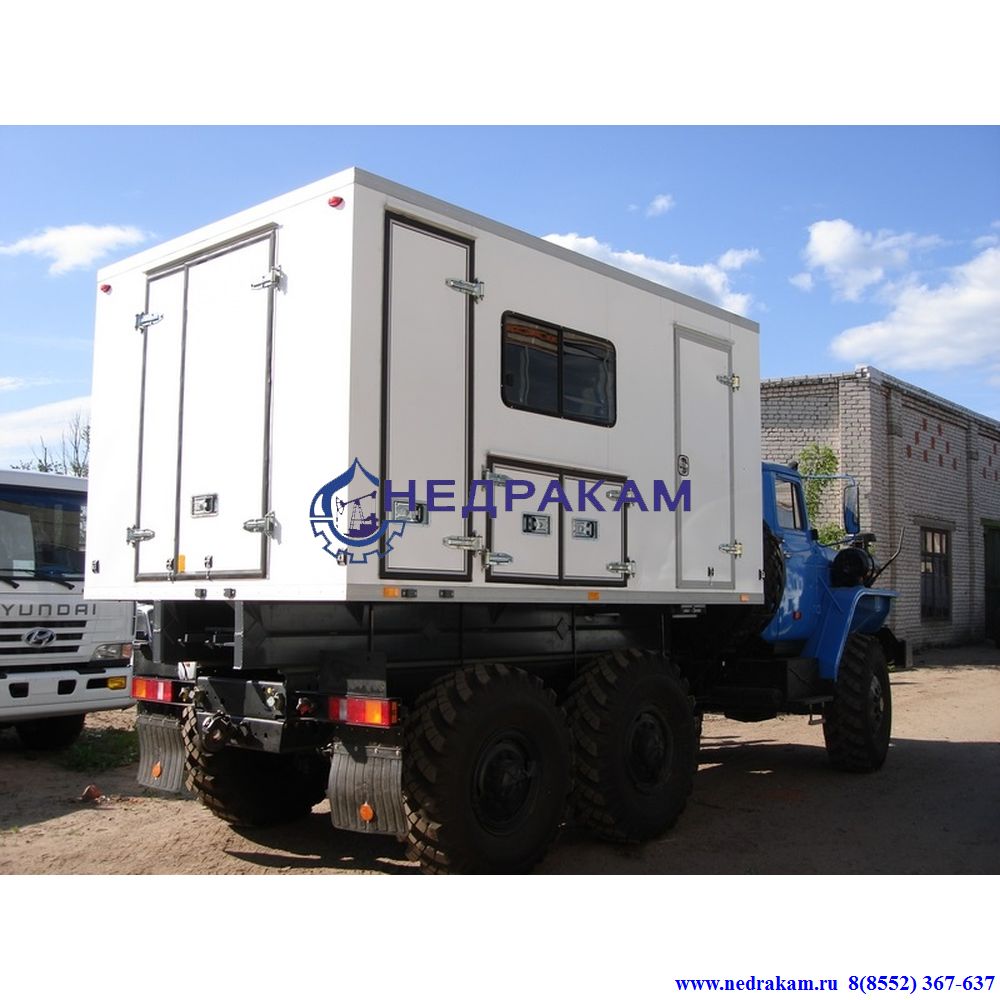

Мобильный Каротажный подъемник на шасси УРАЛ 4320, 43206, 5557 «УРАЛ-Полярник»

НАЗНАЧЕНИЕ

Агрегат УРАЛ АИС ГДИС предназначен для проведения гидродинамических геофизических исследований, депарафинизации и внутрискважинного ремонта нефтяных и газовых скважин глубиной до 8000 тыс. метров.

Лаборатории исследования скважин АИС ГДИС на шасси УРАЛ 4320, 43206, 5557 «УРАЛ-Полярник» изготавливаются по индивидуальному заказу.

Лебедка Исследовательская:

ЛКИ, ЛС, ЛСГ проволочная или кабельная для спуско-подъемных операций внутрискважинных глубинных приборов, инструмента при выполнении гидродинамических, геофизических, депарафинизационных, ремонтных

Привод лебедки исследовательской:

• Механический
• Электрический
• Гидравлический
• Сдвоенный привод – электро-механический
• Привод от малогабаритного ДВС

Система контроля каротажа «СКК СПО» Визуализация, контроль, запись всех процессов спуско-подъемных операций по внутрискважинным работам.

Производим Мобильные агрегаты исследования скважин в различных модификациях, на шасси КамАЗ, УРАЛ, МАЗ, ГАЗ «САДКО» «ЕГЕРЬ» «Газель 4х4» «Соболь 4х4», УАЗ – планировки, размещение, комплектация согласовываются с заказчиком.

КОМПЛЕКТАЦИЯ агрегата исследования скважин на шасси УРАЛ 4320, 43206, 5557 «УРАЛ-Полярник»

Лебедка исследовательская (ЛКИ ЛС-6 ЛСГ)

• привод (по согласованию на выбор):
• автоматический укладчик проволоки
• консольный барабан вместимостью 6000м, двух опорный барабан до 9000м (при толщине проволоки 1,8мм)
• проволока скребковая ГОСТ 7372-79

В составе: укладчик проволоки – автоматический, с механическим/автоматическим приводом, механический счетчик глубины, барабаны сменные; редуктор, мотор. В редуктор лебедки встроены:

• фрикцион (сцепление), обеспечивающий свободный спуск прибора (под собственным весом при отключенном приводе);
• ручной тормоз колодочного типа, для подтормаживания барабана при свободном спуске;
• храповый тормоз для фиксации на глубине;
• ручной привод;

Система контроля каротажа спуско-подъемных операций СКК-СПС.

Счетчик обеспечивает выполнение следующих функций:

• индикация глубины, скорости, натяжения
• индикация магнитных меток;
• индикация текущей даты и времени;

Онлайн визуализация спускоподъемных операций, Запись информации на USB-Flash устройство для переноса информации в компьютер.

Комплектация — датчик глубины и скорости, натяжение проволоки, блок индикации и регистрации параметров, узел натяжения проволоки.

Лубрикатор скважинный ЛС65-35, ЛУ70МПа

Лубрикатор, в комплекте:

• камера приемная 1600 — 2000мм (по согласованию)
• сальниковая головка и фланец 195мм (размер по согласованию);
• вентиль манометрический;
• манометр;
• ролик верхний и нижний;

Кузов-фургон

• по желанию заказчика может быть разделен перегородкой
• оснащен откидным окном между лебедочным и операторским отсеками
• отделка стен и пола рабочего отсека – рифленый алюминий металл, операторский отсек – автомобильный автолин.

Электрооборудование фургона

• блок питания и защиты с преобразователем напряжения 380/220/24В и возможностью подзарядки АКБ шасси
• смотка с силовым кабелем с переходными вилками и розетками во влагозащитном исполнении;
• смотка с кабелем заземления и струбциной;
• автономная электростанция 4 — 8 кВт;
• освещение 220/24 В

Система отопления и вентиляция

• отопитель Webasto, Планар
• отопитель тосольный
• электрический обогреватель 220В

Освещение и оповещение

• фара-искатель для освещения устья скважины
• громкоговорящее и сигнальное устройство для подачи звуковых и речевых команд

Мебель

• диван-рундук
• стол с откидной столешницей и выдвижными ящиками;
• кресло оператора

Дополнительная комплектация

• аптечка
• огнетушитель
• противооткатные упоры
• багажник с лестницей
• крепление запасного барабана
