Геофизические лаборатории семейства «Кедр-05» - малогабаритные системы регистрации данных, предназначенные для проведения комплексных геофизических исследований в процессе разведки, бурения, освоения и эксплуатации скважин. Лаборатории семейства обеспечивают прием и обработку информационных сигналов от скважинной аппаратуры без использования наземных панелей.

Лаборатории комплектуются датчиками глубины «Кедр-ДММГ» и выносными блоками индикации глубины «БГ-05». Регистрация глубины осуществляется с коррекцией по магнитным меткам и ролику.

Лаборатории могут работать с датчиками глубины имеющими:

• выход датчика импульсный «Шаг+»/«Шаг-»
• выход датчика с квадратурным сигналом

Для взаимодействия с датчиком натяжения кабеля в лаборатории имеются следующие типы входов:

• Аналоговый вход в диапазоне до 10В
• Токовая петля 4 -20мА
• Последовательный интерфейс RS-232

Аппаратура лабораторий семейства "Кедр-05" выпускается в блочном исполнении. Каждый из блоков представляет собой функционально законченное устройство. Управление лабораториями семейства осуществляется через 100Мбит/c интерфейс стандарта Ethernet, с внешнего компьютера, на компьютере же сохраняются зарегистрированные данные.

Конфигурация

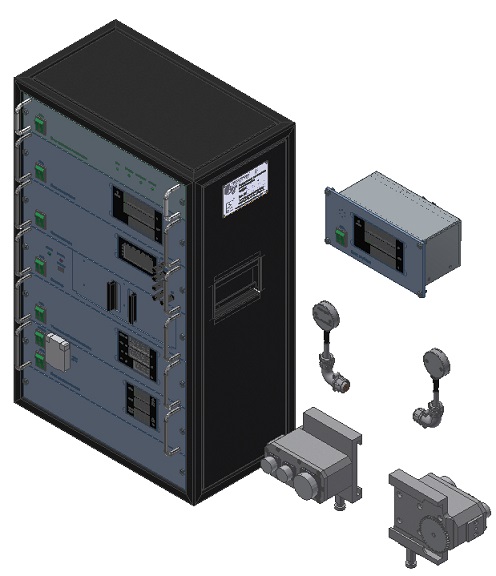

• Лаборатория комплексная геофизическая "Кедр-05" - базовая конфигурация из пяти блоков, размещенных в стойке имеет габариты 466x304x727. Общая масса не более 52 кг. Лаборатория монтируется в подъемнике или кунге.
• Лаборатория комплексная геофизическая "Кедр-05М"— конфигурация из шести блоков, размещенных в стойке имеет габариты 466×304×727. Общая масса не более 55 кг. Лаборатория монтируется в подъемнике или кунге С поддержкой системы удаленного мониторинга ГИС.
• Лаборатория комплексная геофизическая "Кедр-05В" - повторяет базовую конфигурацию по составу блоков, но стойка для их установки имеет дополнительные крышки, обеспечивающие защиту при транспортировке. Габариты лаборатории 466×346×727. Общая масса не более 60 кг. Лаборатория перевозится к месту работы любым транспортом, включая вертолетный.
• Лаборатория комплексная геофизическая "Кедр-05/1,5" - дополнительно к базовой конфигурации поставляются три резервных блока в отдельной стойке. Габариты резерва 466×346×517 Общая масса не более 84 кг. Лаборатория монтируется в подъемнике или кунге.
• Лаборатория комплексная геофизическая "Кедр-05/1,5В"- дополнительно к конфигурации лаборатории "Кедр-05В" поставляются три резервных блока в отдельной стойке. Габариты резерва 466x 346 x517. Общая масса не более 89 кг. Эта стойка имеет защитные крышки, обеспечивающие защиту при транспортировке. Лаборатория перевозится к месту работы любым транспортом, включая вертолетный.
• Лаборатория геофизическая "Кедр-05П" - предназначена для работы с одножильными скважинными приборами контроля за разработкой. Входящие в комплект три блока размещаются в стойке имеет габариты 453×286×350. Общая масса не более 28 кг. Лаборатория монтируется в подъемнике или кунге.
• Лаборатория геофизическая "Кедр-05ПВ" - повторяет конфигурацию лаборатории "Кедр-05П" по составу блоков, но стойка для их установки имеет дополнительные крышки, обеспечивающие защиту при транспортировке. Габариты лаборатории 466x345x517. Общая масса не более 40. Лаборатория перевозится к месту работы любым транспортом, включая вертолетный. Лаборатория геофизическая «Кедр-05ПМ» настольная — предназначена для работы с одножильными скважинными приборами контроля за разработкой. В комплект входит один блок БГФ-05 в настольном варианте исполнении. Габариты 391×229×112. Общая масса не более 8 Кг

Состав для многоблочной лаборатории

• Блок геофизический (БГФ-05).
• Блок коммутации (БК-05).
• Плоттер (ПЛ-05).
• Универсальный источник питания (УИП-05)
• Блок зарядно-питающий (БЗП-05)
