Головка инициирующая универсальная (ГИУ)

Классификационный номер ET.03.01.01.03.02-001.743

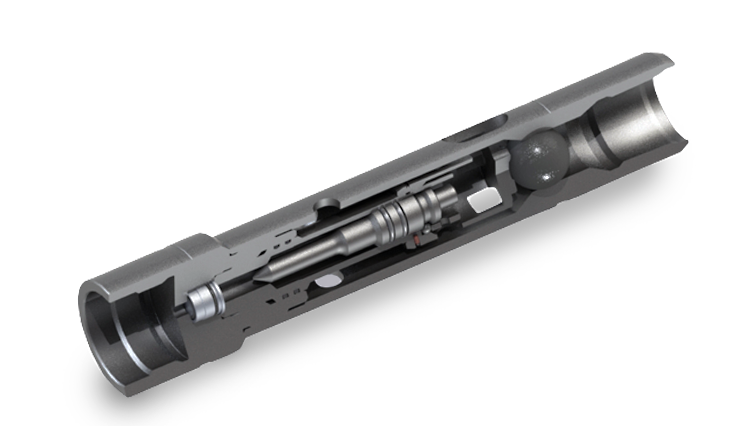

Головка инициирующая универсальная (ГИУ)

ГИУ приводит в действие кумулятивные перфораторы, спускаемые на НКТ, в скважинах, заполненных водой, нефтью или другой промывочной жидкостью. Головка работает с перфораторами ПКО63-АТ, ПКО73-АТ, ПКО89-АТ, ПКО102-АТ, ПКО114-АТ, взрывная цепь которых начинается с ударного детонатора УД БВТ или аналогичного по восприимчивости к детонации устройства. Задействование головки производится механическим (гидравлическим) путем.

Преимущества:

  • повышенная безопасность в обращении, обеспечиваемая конструкцией самой головки;
  • надежность работы, обеспечиваемая конструкцией головки и ударного детонатора УД БВТ;
  • работоспособность в скважинах любой кривизны ствола: в вертикальных, горизонтальных и наклонно-направленных скважинах;
  • возможность создания, при необходимости, депрессии в гидросистеме скважины и пласта-коллектора;
  • при давлении ниже 1,5 МПа;
  • совместимость с любым оборудованием, применяемым в перфорационных системах (переходники, шламоуловители и т. д.);
  • надежный предохранитель исключает случайное инициирование компоновки геофизической аппаратурой;
  • возможность промывки скважины через циркуляционные отверстия, возможность поступления пластовой жидкости в НКТ после перфорации.


Характеристики Головка инициирующая универсальная (ГИУ)
Максимально допустимая температура применения, °С
150 (204 - исполнение ВД)
Максимально допустимое гидростатическое давление, МПа
80 (103,5 - исполнение ВД)
Длина, мм, не более
480
Масса головки, кг, не более
12
Минимальное внешнее гидростатическое давление, обеспечивающее надежное срабатывание головки, МПа
5
Внешнее гидростатическое давление, не вызывающее срабатывание головки, МПа
1,5
Ресурс головки
5 залпов
Наружный диаметр по муфте для ПКО63-АТ, ПКО73-АТ, мм, не более
76
Наружный диаметр по муфте для ПКО89-АТ, ПКО102-АТ, ПКО114-АТ, мм, не более
89
Максимально допустимый зенитный угол наклоннонаправленной скважины, при котором допускается инициирование головки штангой ударной, °
45
Диаметр шара, мм
45
