Станция контроля цементирования СКЦ-01

Классификационный номер ET.02.03.05.04.02-001.425

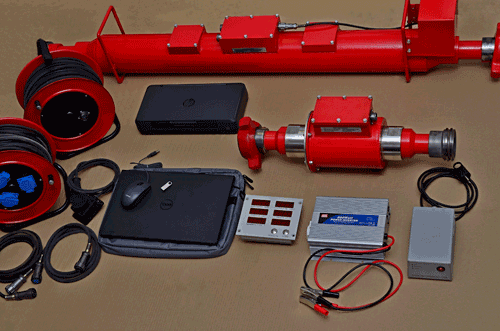

Станция контроля цементирования СКЦ-01

СКЦ применяется в системах автоматического контроля, регулирования и управления технологическими процессами.

Станция контроля цементирования предназначена для измерения плотности, температуры и давления жидкости в трубопроводе, а также для вычисления среднего объемного расхода и объема из сигнала внешнего расходомера с импульсным или частотным выходом.

СКЦ выполняет измерение и вывод с помощью управляющей программы на дисплей компьютера плотности, избыточного давления и температуры жидкости. Компьютерная программа отражает технологические параметры в виде графиков на экране монитора и на выносном цифровом табло. Инженер по цементированию в течение всего времени проведения работ имеет возможность контролировать параметры закачки.

Характеристики Станция контроля цементирования СКЦ-01
тип измеряемой среды
нейтральные и абразивные жидкости: вода, буровой раствор, цементный раствор и другие.
Диапазон измерения плотности, Кг/м3
700…2400
Абсолютная погрешность измерения плотности, не более, Кг/м3
±10 Кг/м3
Диапазон измерения температуры жидкости, °С
от – 40 °С до + 80 °С (без замерзания во внутренней полости прибора)
Абсолютная погрешность измерения температуры, не более, °С
±1ºС
Диапазон измерения давления жидкости, МПа
0…32
Относительная приведенная погрешность измерения давления, не более
±0,5%
Диаметр условного прохода, мм
50
Присоединение к трубопроводу
БРС-2
Максимальное рабочее давление измеряемой среды, МПа
32
Интерфейс связи с контролером или компьютером
RS485
Напряжение питания
18-30 В постоянного тока
Потребляемая мощность, не более, Вт
50
Рабочая температура окружающей среды, °С
от – 40 °С до + 45 °С
Степень защиты корпуса
IP 65
Габаритные размеры, мм
1670 х 270 х 200
Масса, не более, кг
50
