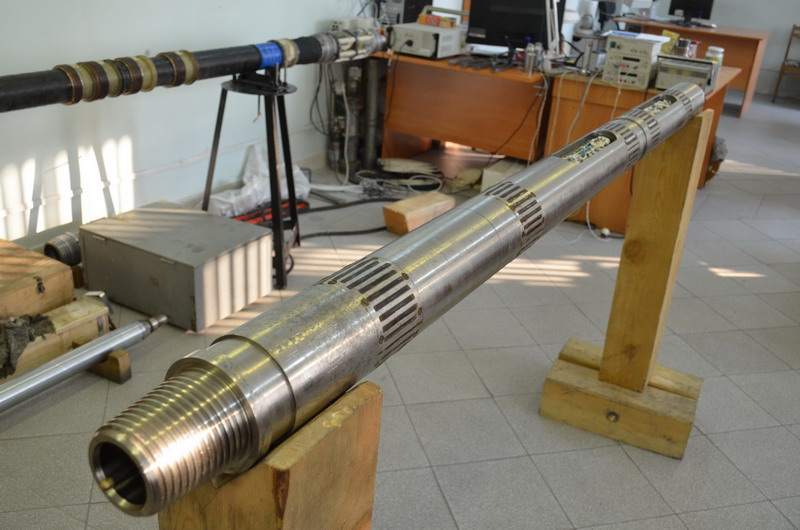

LWD телесистема ЛУЧ-М-2014 выпускается в трёх типоразмерах и выполнена по классической компоновке с верхним расположением пульсатора.

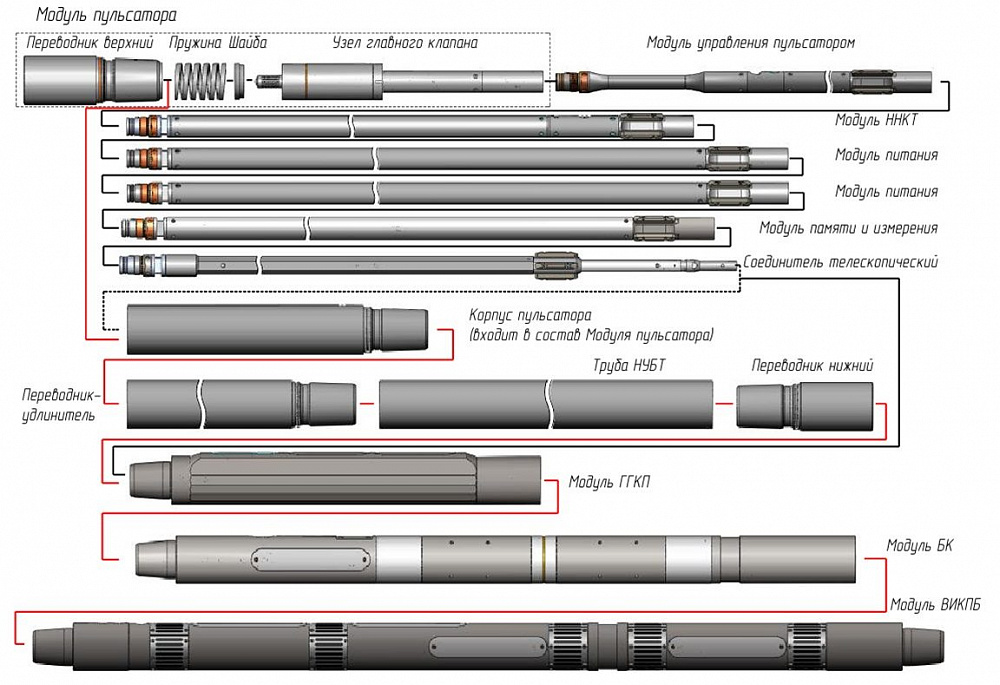

Аксиально расположенные в стандартной УБТН модуль инклинометра, модуль ГК, модуль ННК-Т и батареи имеют резиновые центраторы.

Модули: ВИКПБ, ГГКП, БК выполнены по радиальной компоновке, имеют аксиально расположенные одноконтактные электроразъёмы, позволяющие производить сборку телесистемы на устье.

Все корпуса модулей комплекса выполнены из немагнитного металла и обладают необходимой прочностью для работы в составе буровой колонны.

Проходное сечение внутреннего канала обеспечивает подачу ПЖ с расходом до от 6 л/с до 48 л/с.

Необходимый ресурс корпусов, электродов и изоляторов обеспечивается применением соответствующих материалов и защитных бандажей с покрытием из твёрдого сплава.

Объём памяти, ёмкость батарей питания, частота опроса измерительных модулей обеспечивают непрерывную работу комплекса в течение 250 часов в режиме бурения.

Телесистема комплектуется двумя типами пульсаторов – типа МК 4/6 и собственного производства. Возможно подключение пульсаторов любого типа, а также электромагнитного канала передачи информации.

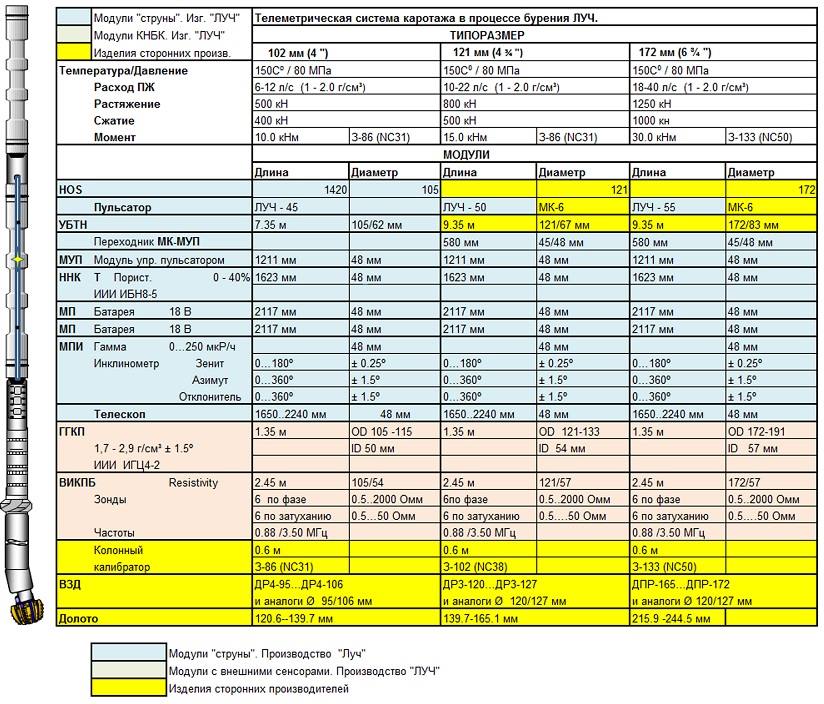

Состав комплекса ЛУЧ-М-2014:

• Скважинная часть
• Наземное оборудование
• Программный комплекс RealDepth-5 для выполнения каротажа в процессе бурения
