Предприятие изготавливает обсадные трубы премиального класса с резьбовыми соединениями типа ТМС-ОТВ-6,35-245, ТМС-СРВ1 и обсадные трубы в соответствии с ГОСТ 632 – 80 и ТУ 14-3З-29 с резьбовыми соединениями типа ОТТМ, ОТТГ, BUTTRESS.Процесс изготовления труб включает весь комплекс операций: входной контроль трубных заготовок, шаблонирование, нарезание резьб, наворачивание муфт, гидроиспытание, маркировка, упаковка. В процессе производства труб действует система качества в соответствии с требованиями ISO 9001-2000. Линии по производству труб оснащены современным технологическим и контрольным оборудованием. Трубы и муфты к ним проходят неразрушающий контроль в соответствии с требованиями действующих стандартов. Все трубы имеют маркировку краской и клеймение в соответствии с требованиями действующей нормативно-технической документации. Трубы поставляются с защитой резьбовых соединений и в пакетах, оснащенных грузозахватными хомутами.

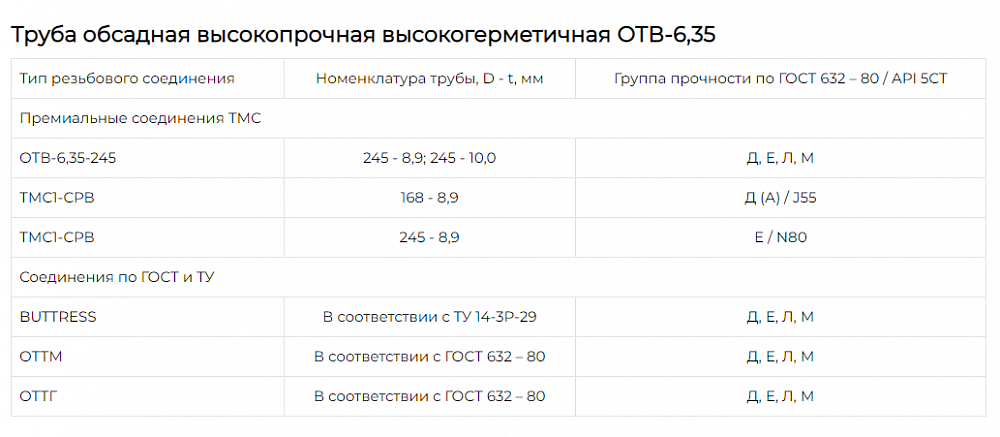

Труба обсадная высокомоментная высокогерметичная ОТВ-6,35

Трубы обсадные серии ОТВ выпускаемые по ТУ 1327-009-20970456-2015, применяются для крепления нефтяных и газовых скважин сложного профиля, а также скважин, в которых осуществляется перемещение теплоносителя при температуре до 250°. Уникальность конструкции заключается: в герметизации резьбового соединения за счет контакта с натягом в точке С тороидального уплотнительного пояска ниппеля с конической расточкой в муфте.

Преимущества резьбового соединения:

1. Повышение качества сборки труб на скважине за счет свободного захода без вращения ниппеля в муфту на глубину 12 ниток, что уменьшает вероятность перекоса резьбы и обеспечивает распределение нагрузки от веса навинчиваемой трубы на несколько взаимно контактирующих ниток;
2. Увеличение осевой нагрузки на растяжение и сжатие в резьбовом соединении F-6,35 практически до нагрузки, которую выдерживает тело ОТ. Нагрузка увеличивается за счет перераспределения её на нитки резьбы неполного профиля на участке g, площадь сечения металла под которыми увеличивается;
3. Равномерное распределение осевой нагрузки по ниткам за счет постепенного увеличения глубины резьбы от контрольного пояска (5) до ОП;
4. Облегчение визуального контроля окончания свинчивания резьбы за счет совпадения торца муфты с началом широкого кругового пояска (5);
5. Повышение надежности ОТ при спуске в сильно искривленные скважины за счет оптимизации зазоров около ниток резьбы и тороидально-конической конструкции узла герметизации резьбового соединения.

Труба обсадная высокомоментная высокогерметичная ТМС1-СРВ

Трубы обсадные ТМС1-СРВ выпускаемые по ТУ 1308-100-78691656-2015 ООО «ТМС-Буровой Сервис», применяются для крепления нефтяных и газовых сква жин сложного профиля.

Преимущества

Герметичное геометрическое сопряжение резьбового профиля и двух упорных элементов.

Конструктивные особенности резьбового соединения

1. На трубе нарезается резьба по аналогам ГОСТ и дополнительно изготавливается уплотнительный упорный элемент, который обеспечивает совместное геометрическое сопряжение резьбового профиля и двух упорных элементов (уступ на трубе и расточка в муфте) «металл – металл»;
2. При совокупности сопряжения резьбового профиля и уплотняющих упорных элементов между наружной поверхностью уплотнения на ниппеле трубы и в расточке муфты зазор отсутствует. Уплотнение геометрии происходит по геометрическим размерам сопряжения углов профиля резьбы, торцу ниппеля и в расточке – торцу муфты «металл-металл», а также по диаметрам уплотнительных элементов. Наличие двух витков неполного профиля резьбы на уплотняющей диаметральной поверхности уплотнительного элемента ниппеля трубы, являющимся демпфером при работе соединения и отличительной особенностью геометрии – брендом УК ООО «ТМС групп».
3. После трехкратного свинчивания – развинчивания соединения витки неполного профиля исчезают с поверхности уплотнения.
4. Соединение позволяет значительно увеличить крутящие моменты свинчивания и несущую способность резьбового соединения, а также повышает надёжность при совокупном воздействии комбинированных нагрузок в виде растяжения, сжатия и внутреннего гидравлического давления.

Труба обсадная высокомоментная высокогерметичная ТМС2-СРВ

Трубы обсадные ТМС-СРВ2 применяются для добычи сверх вязкой нефти методом парогравитационного дренажа (SAGD), который подразумевает бурение двух параллельных горизонтальных скважин - для нагнетания пара в пласт и расщепления язкой нефти, а также для добычи нефти.

Уникальность конструкции

Данное соединение характеризуется высокой прочностью на сжатие, растяжение и изгиб и соответствует уровню требований CAL IV, что подтверждает возможность его использования в самых сложных условиях нефтедобычи. Также особенностью резьбового соединения ТМС-СРВ2 является возможность его сборки на наклонной мачте буровой установки.

Преимущества резьбового соединения «DOMINANT»

• На трубе нарезается профиль резьбы и дополнительно выполняется уплотнительный упорный элемент, который обеспечивает совместное геометрическое сопряжение резьбового профиля и узла герметизации по двум тороидальным поверхностям «металл – металл»
• При совокупности сопряжения резьбового профиля и уплотняющих упорных элементов между наружной поверхностью уплотнения на ниппеле трубы и в расточке муфты зазор отсутствует. Уплотнение геометрии происходит по геометрическим размерам сопряжения углов профиля резьбы, торцу ниппеля и тороидальному уплотнению
• Соединение позволяет значительно увеличить крутящие моменты свинчивания и несущую способность резьбового соединения, а также повышает надёжность при совокупном воздействии комбинированных нагрузок в виде растяжения, сжатия и внутреннего гидравлического давления
• Значение крутящего момента отлично от указанных в таблице минимальных, оптимальных и максимальных Мкр. Для обсадных труб 245*8,9мм – Мкр=42 кН

Муфтовое соединение обсадных труб с резьбой трапецеидального профиля предназначено для строительства и эксплуатации вертикальных скважин нефтяных, газовых и газоконденсатных месторождений. Соединение BUTTRESS комбинирует в себе функции «ходового винта» и гидравлического уплотнения соединения, что обеспечивает хорошую надёжность соединения по сравнению с аналогами.

Труба обсадная повышенной эксплуатационной надежности с профилем BUTTRESS

Преимущества

Восприятие повышенных осевых нагрузок в одном направлении, форма резьбы позволяет снизить коэффициент трения и дважды увеличивает сопротивление на сдвиг, по причине увеличения профиля.

Конструктивные особенности резьбового соединения

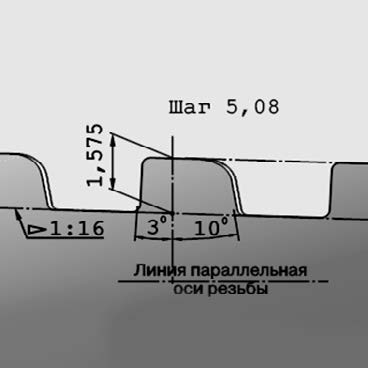

1. Конструктивной особенностью обсадных труб с резьбой BUTTRESS является высокая сопротивляемость резьбового соединения растягивающим нагрузкам. Профиль резьбы BUTTRESS имеет вид неравнобедренной трапеции (шаг 5,08 мм, конусность 1:16). Закладная сторона, воспринимающая нагрузку в момент посадки соединения трубы в муфтовую часть, а также работающая на сжатие, выполнена под углом 10°, что обеспечивает легкую посадку трубы в муфту и уменьшает заедание резьбы.
2. Трехградусное отклонение опорной стороны профиля позволяет снизить риск выхода резьбы трубы из зацепления с резьбой муфты при значительном растяжении и изгибе.
3. Герметичность обеспечивается давлением резьбоуплотнительной смазки конструкционных зазорах профиля резьбового соединения.
4. По требованию потребителя допускается изготовление резьбового соединения с фторопластовым уплотнительным кольцом в муфте.
5. Контроль качества машинного свинчивания осуществляется по положению торца муфты относительно треугольного знака, нанесенного на трубе.
6. Правильно собранное соединение считается: когда торец муфты не доходит один оборот до основания треугольного знака.

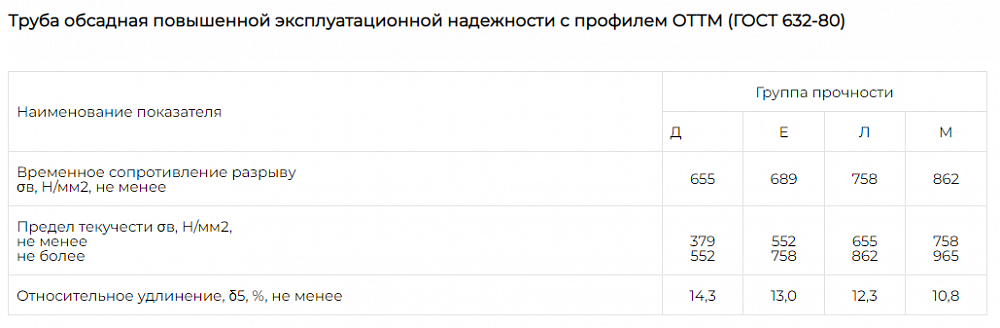

Труба обсадная повышенной эксплуатационной надежности с профилем ОТТМ (ГОСТ 632-80)

Муфтовое соединение обсадных труб с резьбой трапецеидального профиля предназначено для строительства и эксплуатации вертикальных скважин нефтяных, газовых и газоконденсатных месторождений.

Конструктивные особенности резьбового соединения

1. Конструктивной особенностью обсадных труб с резьбой ОТТМ является высокая сопротивляемость резьбового соединения растягивающим нагрузкам.
2. Профиль резьбы ОТТМ имеет вид неравнобедренной трапеции (шаг 5,08 мм, конусность 1:16). Закладная сторона, воспринимающая нагрузку в момент посадки соединения трубы в муфтовую часть, а также работающая на сжатие, выполнена под углом 10°, что обеспечивает легкую посадку трубы в муфту и уменьшает заедание резьбы.
3. Трехградусное отклонение опорной стороны профиля позволяет снизить риск выхода резьбы трубы из зацепления с резьбой муфты при значительном растяжении и изгибе.
4. Герметичность обеспечивается давлением резьбоуплотнительной смазки в конструкционных зазорах профиля резьбового соединения.
5. По требованию потребителя допускается изготовление резьбового соединения с фторопластовым уплотнительным кольцом в муфте, что обеспечивает дополнительный узел герметичности.
6. Правильно собранное соединение считается тогда, когда торец муфты совпадает с концом сбега резьбы или не доходит до него не более чем на 5 мм.
