Гидравлические забойные двигатели ТШ-172, ТШРУ-172

Классификационный номер ET.02.01.06.03.03.02.01-001.333

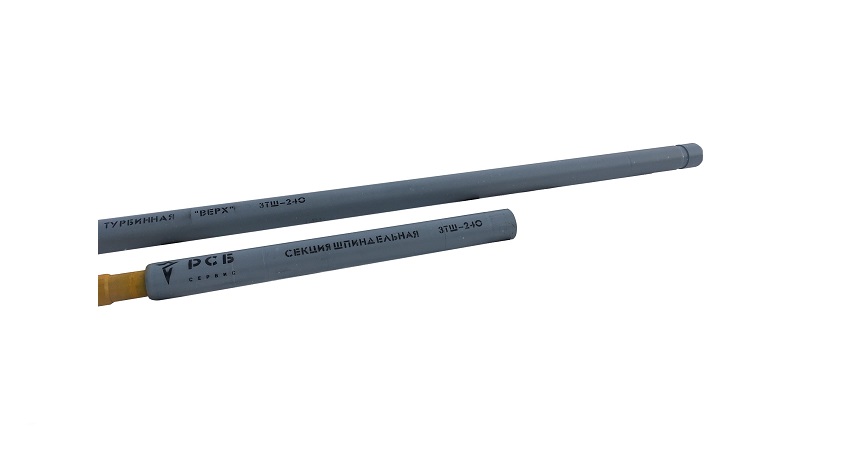

Гидравлические забойные двигатели ТШ-172, ТШРУ-172

Гидравлические забойные двигатели ТШ-172 и ТШРУ-172 предназначены для бурения скважин на нефть и газ.

Турбобуры наиболее эффективно используются для бурения:

  • участков скважин на глинистых растворах;
  • скважин с высоким содержанием абразива;
  • с использованием высокооборотных и импрегнированных долот.

Турбобур ТШ - в прямом исполнении, ТШРУ – с регулятором угла перекоса. Возможна установка кривого переводника с фиксированным углом перекоса.

Количество турбинных секций может составлять до 3 штук в турбобурах ТШ.

В турбобурах производства РСБ Сервис используются:

  • турбинки точного литья с оптимальным профилем, позволяющим уменьшить гидравлическое сопротивление;
  • втулки осевых опор с покрытием хромом или твёрдым сплавом.
  • секции шпиндельные с возможностью установки резинометаллической опоры или упорно-радиального многорядного подшипника в качестве радиальной опоры.
  • карданный вал с маслонаполненными шарнирами.
Характеристики Гидравлические забойные двигатели ТШ-172, ТШРУ-172
Наружный диаметр корпуса, мм, пред, откл. - 0,6 %
172
Диаметр используемых долот, мм
212,7-215,9
Длина максимальная, мм, пред. откл. ± 1,5 %
25 400
Длина секции турбинной, мм, пред. откл. ± 1,5 %
7 400
Длина нижнего плеча, мм, пред. откл. ± 1,5 %
2 500
Общее количество секций шт.:
2-4
- турбинных, шт
1-3
- шпиндельных, шт
1
Количество ступеней в турбобуре максимальное, шт, пред. откл. ± 1,5 %
336
Угол искривления, град., ± 0,05'
0…2,5
Присоединительная резьба по ГОСТ 5286:
3-147
- к бурильным трубам
З-133
- к долоту
3-117
Расход бурового раствора плотностью 103 кг/м3 (вода) Q, л/с, пред. откл. ± 4 %
22…28
Момент силы на выходном валу, Н м. пред. откл. ± 4%: - рабочий режим
1130…1770
- тормозной режим, Н м.
2260…3530
Частота вращения вала рабочий режим, с-1, пред. откл. ± 4 %
8…10,5
- режим холостого хода, с-1
17…21
Перепад давления рабочий режим, МПа, пред. откл. ±4 %
5,7…8,8
- режим холостого хода, Мпа
4,4…6,9
- на тормозном режиме, МПа
5,3…8,2
КПД, % , не менее
52
Масса, кг ±5%
3530
Обозначение турбин
3ТСШ1-172, 28/16
