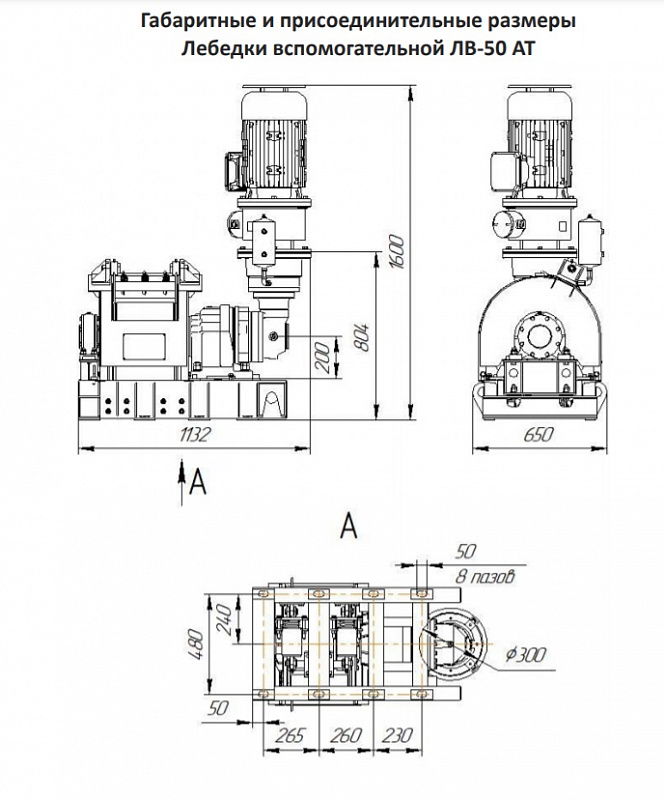

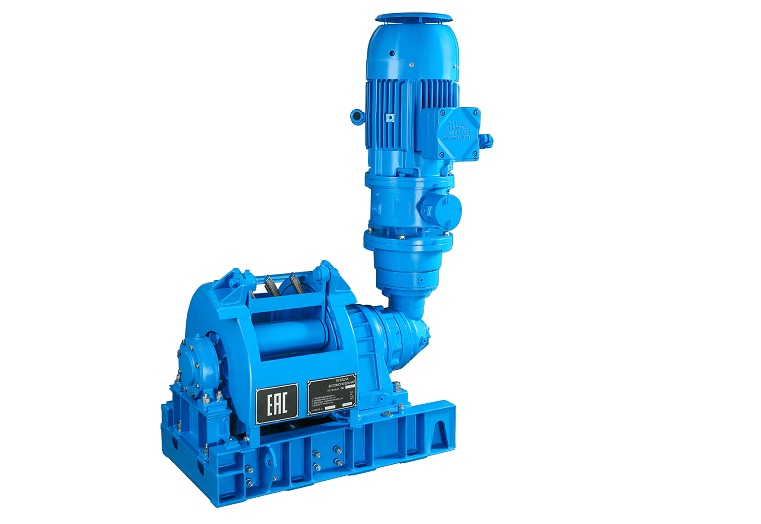

Лебедка вспомогательная ЛВ-50 АТ МК 910-10 предназначена для транспортирования груза и инструментов с приемных мостков на буровую площадку.

Основными составными частями лебедки являются: рама, барабан, редуктор, ограждение барабана, электромагнитный тормоз, электродвигатель.

Соединение выходного вала редуктора и барабана через промежуточную зубчатую втулку. Приводной электродвигатель закреплен при помощи болтового соединения на фланце электромагнитного тормоза, тормоз закреплен на фланце редуктора. Вал электродвигателя соединен с входным валом тормоза при помощи шпоночного соединения, выходной вал тормоза соединен с входным валом редуктора так же с помощью шпоночного соединения.

Электромагнитный тормоз опционально оснащается ручкой для ручного растормаживания барабана в аварийных случаях. В штатном режиме работы тормоз растормаживается в автоматическом режиме одновременно с подачей электроэнергии на электродвигатель.

Для правильной укладки каната на барабане имеется два прижимных ролика, закрепленных на ограждении и на раме.

Лебедка поставляется со следующим комплектом документов:

• Паспорт.
• Руководство по эксплуатации.
• Паспорт электродвигателя.
• Паспорт электромагнитного тормоза.
• Сертификат о соответствии ТР ТС 010/2011 «О безопасности машин и оборудовании».
• Сертификат о соответствии ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Лебедка поставляется с завода-изготовителя в двух ящиках, двигатель с тормозом и сама лебедка. Процесс монтажа, сборки и подготовка к работе занимает не более 60 мин. Все необходимые крепежные элементы, а так же масло для расширительного бачка редуктора, поставляются в комплекте ЗИП.
