Электроразведочный генератор “Астра-100”

Классификационный номер ET.01.04.02.01.05-001.387
Есть поставщики Связаться с поставщиками

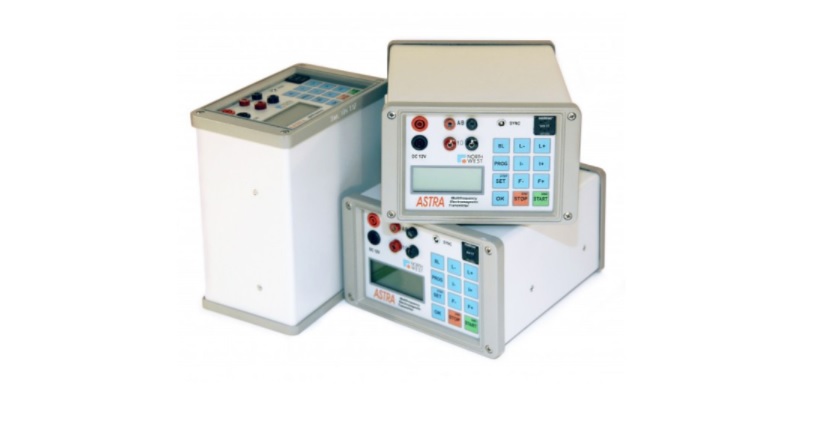

Электроразведочный генератор “Астра-100”

Электроразведочный генератор “Астра-100” (максимальная выходная мощность – 100 Вт) может применяться при геофизических исследованиях методами:

  • сопротивлений (КС),
  • вызванной поляризации (ВП),
  • частотного зондирования (ЧЗ),
  • импедансного частотного зондирования (ИЧЗ или CSMT),
  • зондирования становлением поля (ЗС) и другими методами.

Генератор может обеспечить глубинность исследований от первых метров до первых сотен метров. С его использованием могут быть решены следующие задачи:

  • задачи поиска и разведки месторождений полезных ископаемых (нефтегазовых, рудных, угля, алмазов, урана и др.) или генетически связанных с ними структур;
  • задачи структурной и картировочной геологии (определение геологического строения среды и литологического состава пород);
  • инженерно-геологические задачи (исследование состояния грунтов, изучение областей развития карста, оползней и др.);гидрогеологические задачи (поиск подземных вод, в том числе термальных, оценка водонасыщенности пород и минерализации флюида);
  • мерзлотно-гляциологические задачи (картирование и определение глубины залегания многолетнемерзлых пород, изучение динамики промерзания и оттаивания и др.);
  • экологические задачи (исследование областей загрязнения подземных вод, выявление разломных зон и др.);
  • геотехнические задачи (изучение состояния оснований сооружений и трубопроводов, исследование подземных коммуникаций и других техногенных объектов).

Также с использованием генератора может быть получена информация о геоэлектрическом строении верхней части разреза, полезная при интерпретации глубинных региональных, поисково-разведочных и прочих исследований с использованием искусственных и естественных полей.

«АСТРА-100» генерирует сигнал формы «меандр» (РПИ-1, прямоугольные разнополярные импульсы без паузы) с частотой от 0.063 до 2500 Гц и силой тока от 1 до 1000 мА. Отличительной особенностью генератора является возможность программирования режима работы (7 программ до 16 шагов в каждой).

Питание осуществляется от внешнего аккумулятора 12 В. Желательно использовать стандартные аккумуляторы зарядом 7 А*ч.

Благодаря небольшому весу (около 4 кг вместе с аккумулятором) и удобной сумке для переноски генератор «АСТРА-100» хорошо подходит для профилирования и других методик, предполагающих частые перемещения питающей линии.

Оптимально использование генератора совместно с измерителем "МЭРИ"

Характеристики Электроразведочный генератор “Астра-100”
Максимальная выходная мощность
100 Вт
Максимальное выходное напряжение
400 В
Форма выходного тока
РПИ-1 («меандр», прямоугольные разнополярныеимпульсы без паузы)
Рабочие частоты (всего 46 частот):
Первый ряд частот
0.076, 0.153, 0.305, 0.610, 1.22, 2.44, 4.88, 9.77, 19.5, 39.1, 78.1, 156, 313, 625, 1250, 2500
Второй ряд частот
0.063, 0.125, 0.250, 0.500, 1.00, 2.00, 4.00, 8.00, 16.0, 32.0, 64.0, 128, 256, 512, 1024, 2048
Третий ряд частот
0.083, 0.167, 0.333, 0.667, 1.33, 2.67, 5.33, 10.7, 21.3, 42.7, 85.3, 171 341, 683
КПД
До 80%
Абсолютная погрешность заводской подгонки выходных токов при комнатной температуре, напряжении питания 12,6 В, на частоте 0,3 Гц и нагрузке 30% от максимальной, не более
0,25% (значение выходного тока определяется как среднее значение токов положительной и отрицательной полярности)
Нестабильность выходных токов при изменении напряжения питания на ±2 В относительно значения при 12,6 В, при комнатной температуре, на частоте 0,3 Гц и нагрузке 30% от максимальной, не более
0,1% (значение выходного тока определяется как среднее значение токов положительной и отрицательной полярности)
Нестабильность выходных токов при изменении нагрузки от 3% до 85% от максимальной, при комнатной температуре, на частоте 0,3 Гц и напряжении питания 12,6 В, не более, для токов:
14.1 мА — 1 000 мА – 0,1%; 1 мА — 10 мА – 0,25% (значение выходного тока определяется как среднее значение токов положительной и отрицательной полярности)
Дрейф выходных токов в диапазоне рабочих температур относительно значений при +20°C, не более
±0,5% (значение выходного тока определяется как среднее значение токов положительной и отрицательной полярности)
Относительная погрешность формирования частот, не более
5*10-6 (включая дрейф в диапазоне рабочих температур и старение за первый год эксплуатации)
Длительность фронта на активной нагрузке 1 кОм, не более
2 микросекунды
Диапазон рабочих температур
от — 20 °C до + 50 °C, без конденсации
Напряжение питания
12,6 В (минимум 10.5 В, максимум 14.8 В)
Вес (без аккумулятора)
~ 2 кг
Габариты
200 x 173 x 113 мм
Корпус герметичный
Стандарт IP-65
