Электроразведочный генератор тока SGD-EGC SKAT III

Классификационный номер ET.01.04.02.01.03-001.301
Есть поставщики Связаться с поставщиками
Электроразведочный генератор тока SGD-EGC SKAT III

Генератор тока электроразведочный SGD-EGC200 SKAT III предназначен для формирования прямоугольных разнополярных импульсов с заданной частотой, амплитудой и скважностью. Благодаря простоте управления и небольшим габаритам, он оптимален для решения широкого круга задач инженерной и рудной геофизики.

Максимальная выходная мощность (200 Вт) позволяет применять его при геофизических исследованиях на глубину до 100-200 м, а встроенный светодиодный экран и функциональная клавиатура позволяют изменять параметры генерации непосредственно в процессе проведения полевых работ.

Встроенные наборы частот – совместимы с большинством отечественных измерителей. Форма излучаемого стабилизированного сигнала позволяет проводить исследования методами ВП во временной и частотной области.

Генератор SKAT III применяется при геофизических исследованиях методами:

  • Сопротивлений (КС)
  • Вызванной поляризации (ВП)
  • Частотного зондирования (ЧЗ)

Комплектация:

Стандартный комплект:

  • Генератор тока электроразведочный SGD-EGC200 SKAT III
  • Кабель питания ПИТАНИЕ (1,2 метра)
  • Клемма высоковольтная для линии АВ (4 шт.)
  • Розетка кабельная 2РМ22КНУ4Г3В1
  • Розетка кабельная 2РМ22КНУ10Г1В1

Расширенный комплект:

  • Генератор тока электроразведочный SGD-EGC200 SKAT III
  • Кабель питания ПИТАНИЕ (1,2 метра)
  • Клемма высоковольтная для линии АВ (4 шт.)
  • Розетка кабельная 2РМ22КНУ4Г3В1
  • Розетка кабельная 2РМ22КНУ10Г1В1
  • Жилет-разгрузка
  • Аккумуляторная батарея 12 В, 8.5 А•ч (4 шт.)
  • Устройство зарядное SGD-BC8002 (2 канала заряда)


Характеристики Электроразведочный генератор тока SGD-EGC SKAT III
Максимальная выходная мощность генератора
200 Вт
Значения выходного тока генератора
1, 2, 5, 10, 20, 100, 150, 200, 250, 300, 400, 500, 600, 700, 800, 900 и 1000 мА
Максимальный ток утечки (в паузе) выключенного генератора тока
0.01 мА
Максимальное выходное напряжение генератора
±1 500 В (3 000 В peak-to-peak)
Время установления рабочего режима после включения питания
не более 2 сек
Форма выходного тока для метода сопротивлений (resistivity mode)
прямоугольные импульсы чередующейся полярности без паузы со скважностью два (Plus-Minus-Plus-Minus)
Форма выходного тока для метода вызванной поляризации (Ip mode)
прямоугольные импульсы чередующейся полярности с паузой со скважностью два (Plus-Zero-Minus-Zero)
Возможные значения рабочей части периода тока
50% (с паузой) и 100% (без паузы)
Наборов частот
два
Рабочие частоты (первый набор)
0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.53, 39.06, 78.125, 156.25, 312.5 и 625 Гц
Периоды (один импульс тока с паузой) второго набора
0.5; 1; 2; 4; 8; 16; 32 с
Относительная погрешность стабилизации тока на активной нагрузке
не более 0.5%
Длительность фронтов импульсов тока на активной нагрузке R=1кОм
не более 1.5 мкс
Абсолютная погрешность установки частоты импульсов без использования GNSS
не более ±1•10-6
Относительная нестабильность установки частот импульсов тока без использования GNSS
не более ±0.5•10-6
Встроенные точные часы и календарь
есть
Возможность синхронизации внутреннего задающего генератора от внешнего GPS-приемника
есть
Режим работы генератора тока в рабочем диапазоне температур
непрерывный
Питание генератора осуществляется от блока аккумуляторных батарей с выходным напряжением
20 ÷ 30 В
Максимальная потребляемая мощность без нагрузки (AB)
5.5 Вт
Максимальный потребляемый ток генератором тока
не более 12 А
Диапазон рабочих температур генератора тока
-40 ÷ +50 °С
Степень защиты
IP64
Габариты
212×77×235 мм
Масса
не более 2.8 кг
Масса с жилетом-разгрузкой и аккумуляторной батареей 24 В, 8.5 Ач
не более 9.5 кг

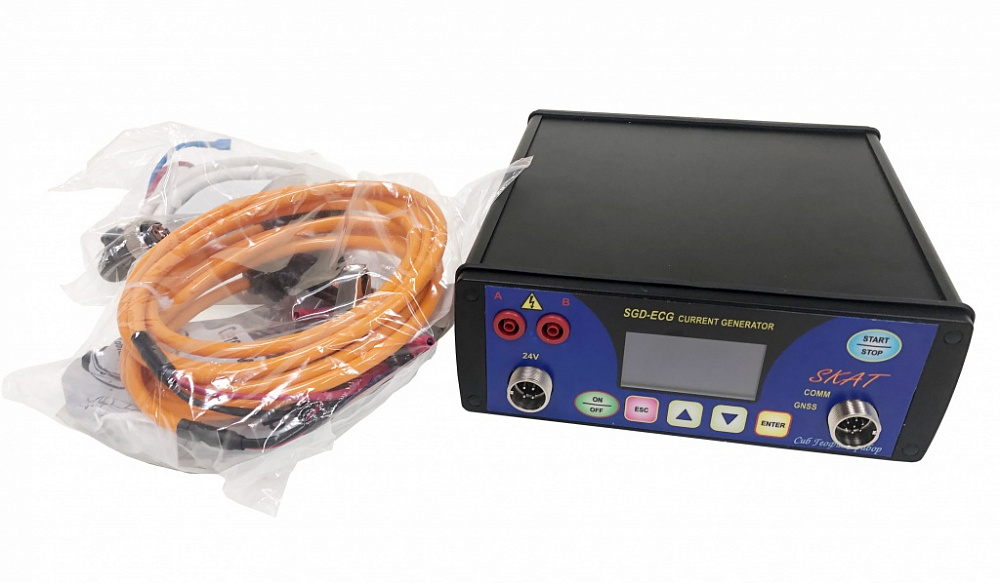

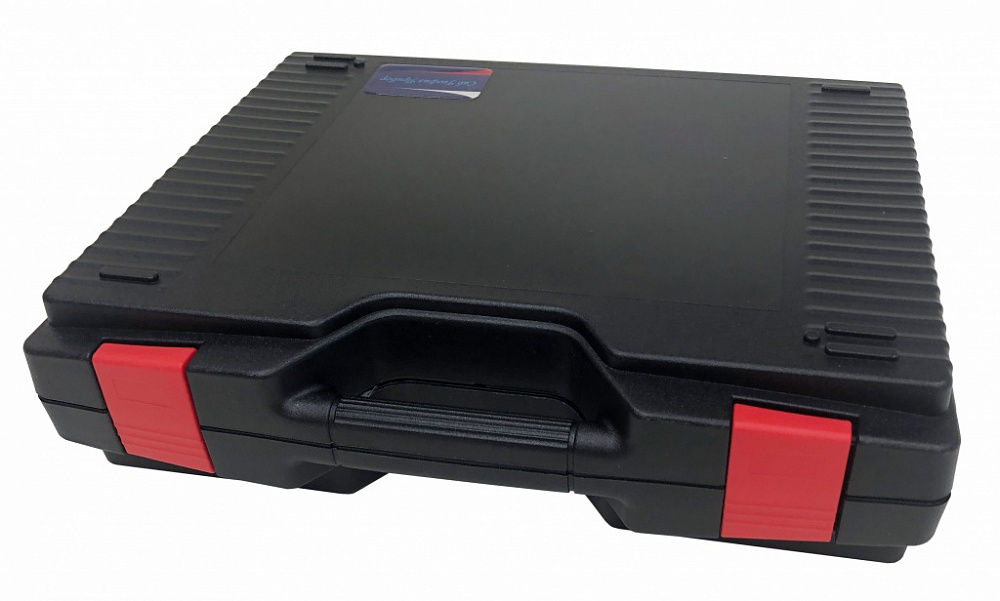

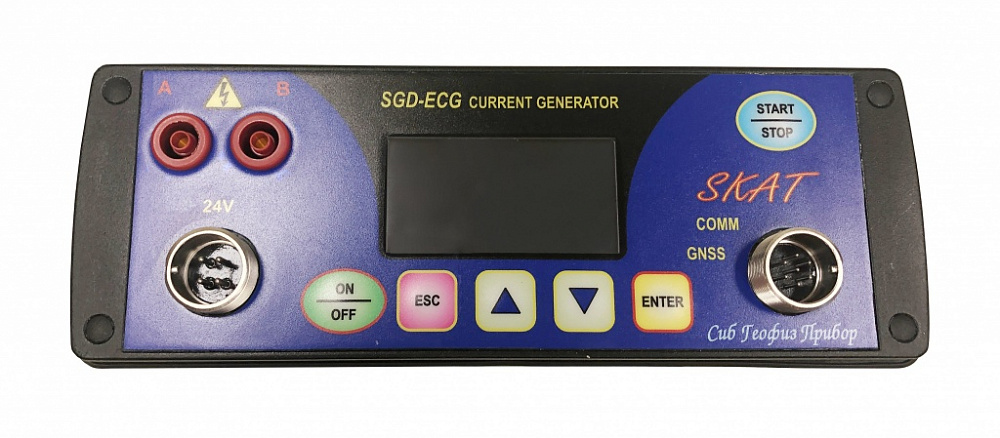

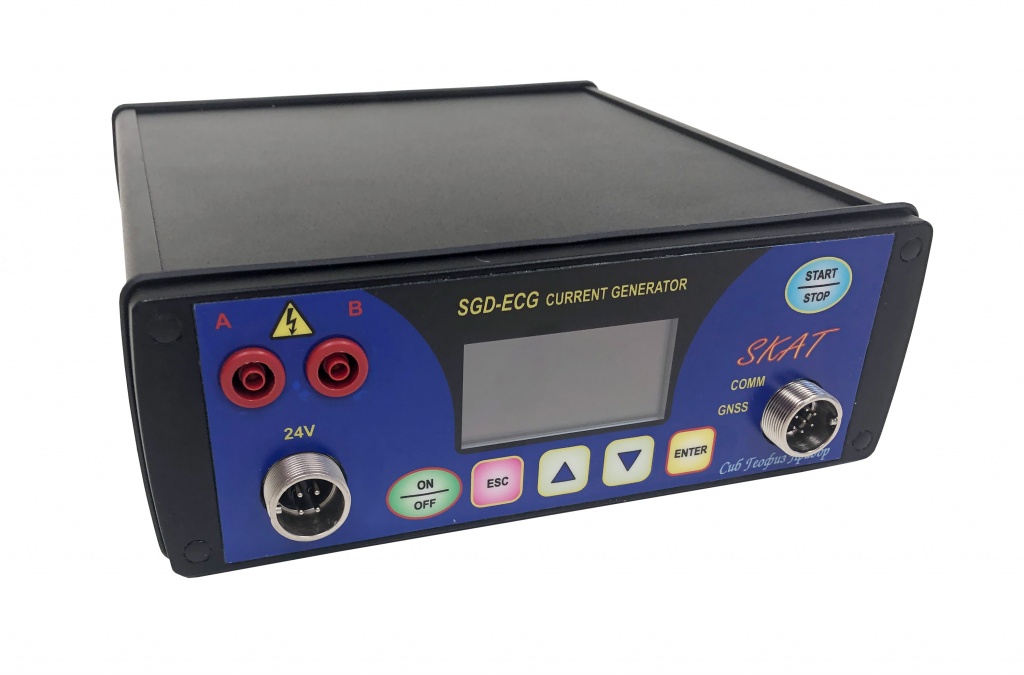

Фото/видео галерея Электроразведочный генератор тока SGD-EGC SKAT III
